UGNX9.0中使用预设方法创建艺术曲面

2023-11-20 理论教育 版权反馈
【摘要】：UG NX 9.0允许用户使用预设置的曲面构造方法快速、简捷地创建艺术曲面。下面通过图4.4.26b所示的实例来说明艺术曲面的一般操作过程。图4.4.26 艺术曲面Step1.打开文件D：\ug90\work\ch04.04\stidiosurface.prt。图4.4.27 “艺术曲面”对话框（一）Step3.定义截面线。图4.4.28 定义曲线图4.4.29 “艺术曲面”对话框（二）图4.4.29所示“艺术曲面”对话框中部分选项说明如下：●区域：用于选取命令中需要的截面线串。

UG NX 9.0允许用户使用预设置的曲面构造方法快速、简捷地创建艺术曲面。创建艺术曲面之后，通过添加或删除截面线串和引导线串，可以重新构造曲面。该工具还提供了连续性控制和方向控制选项。UGNX9.0较之前的版本在艺术曲面的命令上有较大的改动，将之前的几个命令融合在一个命令当中，使操作更为简便。

下面通过图4.4.26b所示的实例来说明艺术曲面的一般操作过程。

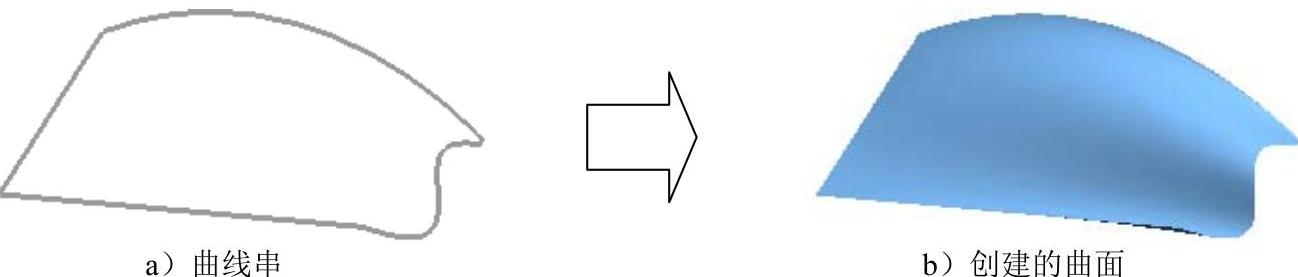

图4.4.26 艺术曲面

Step1.打开文件D：\ug90\work\ch04.04\stidiosurface.prt。

Step2.选择下拉菜单978-7-111-46323-8-Chapter04-693.jpg978-7-111-46323-8-Chapter04-694.jpg978-7-111-46323-8-Chapter04-695.jpg978-7-111-46323-8-Chapter04-696.jpg978-7-111-46323-8-Chapter04-697.jpg命令，系统弹出图4.4.27所示的“艺术曲面”对话框（一）。


图4.4.27 “艺术曲面”对话框（一）

Step3.定义截面线。在图形区依次选取图4.4.28所示的曲线1和曲线2为截面线，并分别单击中键确认。

Step4.定义引导线。单击对话框978-7-111-46323-8-Chapter04-699.jpg区域中的978-7-111-46323-8-Chapter04-700.jpg按钮，依次选取图4.4.29所示的曲线3和曲线4为引导线，并分别单击中键确认。

Step5.完成曲面创建。对话框中的其他设置保持系统默认值，单击978-7-111-46323-8-Chapter04-701.jpg按钮，完成曲面的创建。

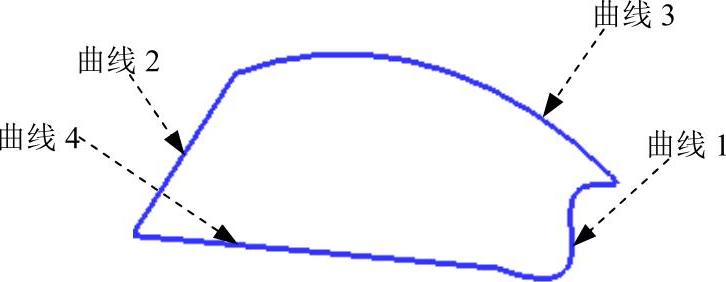

图4.4.28 定义曲线

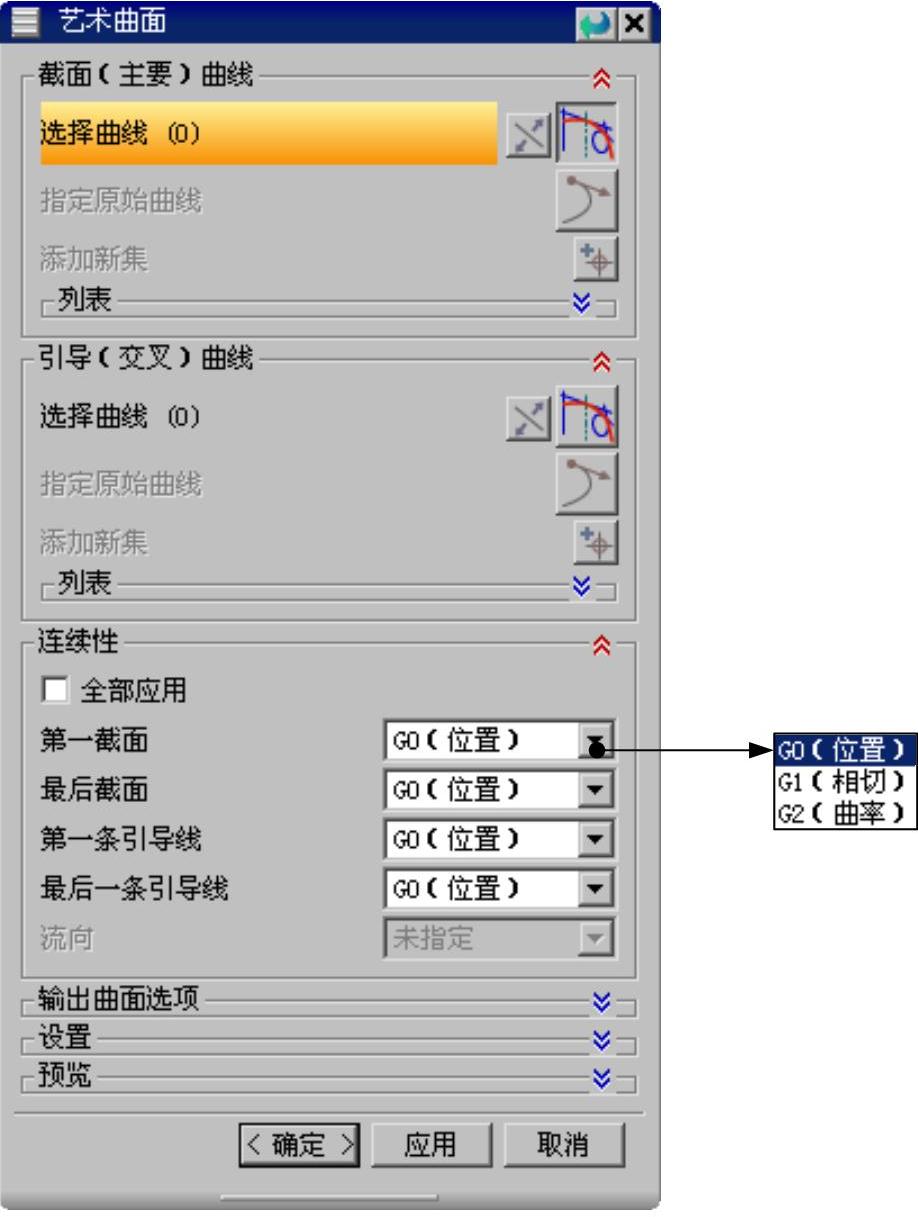

图4.4.29 “艺术曲面”对话框（二）

图4.4.29所示“艺术曲面”对话框中部分选项说明如下：

●978-7-111-46323-8-Chapter04-704.jpg区域：用于选取978-7-111-46323-8-Chapter04-705.jpg命令中需要的截面线串。(www.chuimin.cn)

●978-7-111-46323-8-Chapter04-706.jpg区域：用于选取978-7-111-46323-8-Chapter04-707.jpg命令中需要的引导线串。

●978-7-111-46323-8-Chapter04-708.jpg区域：分为“截面曲线”和“引导线”两个区域。分别用于显示所选中的截面线串和引导线串；其中的按钮功能相同，列表中的按钮只有在选择线串后被激活。

☑978-7-111-46323-8-Chapter04-709.jpg（移除线串）：单击该图标可从滚动窗口的线串列表中删除当前选中的线串。

☑978-7-111-46323-8-Chapter04-710.jpg（向上移动）：每次单击该图标时，当前选中的截面线串就会在滚动窗口中的线串列表中向上移动一层。

☑978-7-111-46323-8-Chapter04-711.jpg（向下移动）：每次单击该图标时，当前选中的截面线串就会在滚动窗口中的线串列表中向下移动一层。

●978-7-111-46323-8-Chapter04-712.jpg区域：此区域用于设置艺术曲面边界的约束情况，包括四个下拉列表，分别是：978-7-111-46323-8-Chapter04-713.jpg下拉列表、978-7-111-46323-8-Chapter04-714.jpg下拉列表、978-7-111-46323-8-Chapter04-715.jpg下拉列表和978-7-111-46323-8-Chapter04-716.jpg下拉列表。四个下拉列表中的选项相同，分别是978-7-111-46323-8-Chapter04-717.jpg、978-7-111-46323-8-Chapter04-718.jpg和978-7-111-46323-8-Chapter04-719.jpg选项。

●978-7-111-46323-8-Chapter04-720.jpg区域：用于控制曲面的生成控制。此区域的978-7-111-46323-8-Chapter04-721.jpg下拉列表中包括“参数”、“圆弧长”和“根据点”三个选项。

说明：在选择截面线串和引导线串时可以选取多条，也可以分别选一条；甚至有时可以不选择引导线串。选择多条截面线串是为了更好地控制曲面的形状，而选择多条引导线串是为了更好地控制面的走势。这里要求截面线串没有必要一定光顺，但必须连续（即G0连续）；引导线必须光顺（即G1连续）。图4.4.30～图4.4.33是以本例曲线为基础但所选取的截面线串和引导线串各有不同而创建的曲面。

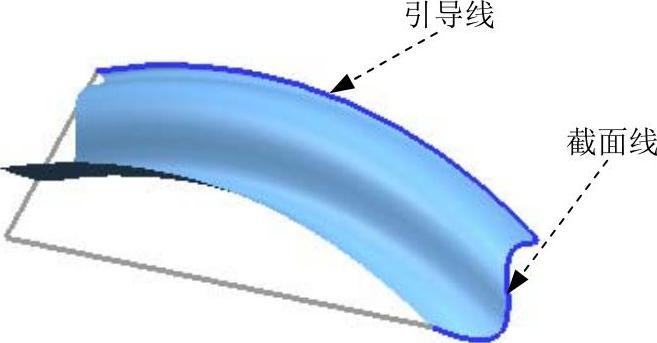

图4.4.30 一条截面线，一条引导线

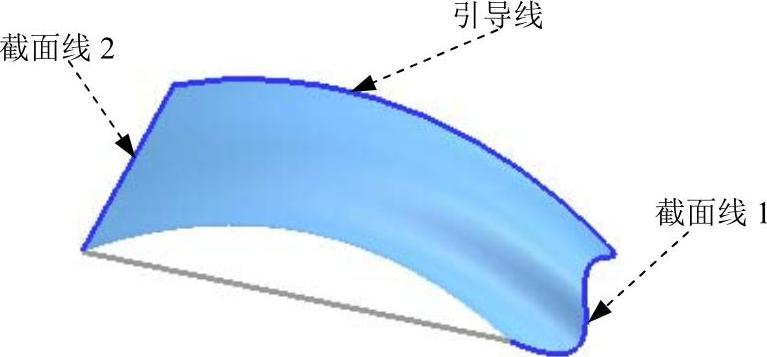

图4.4.31 两条截面线，一条引导线

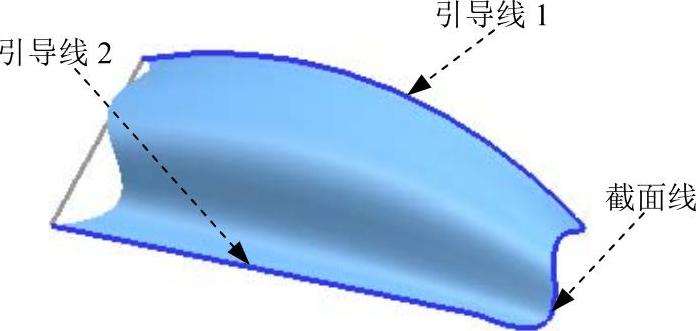

图4.4.32 一条截面线，两条引导线

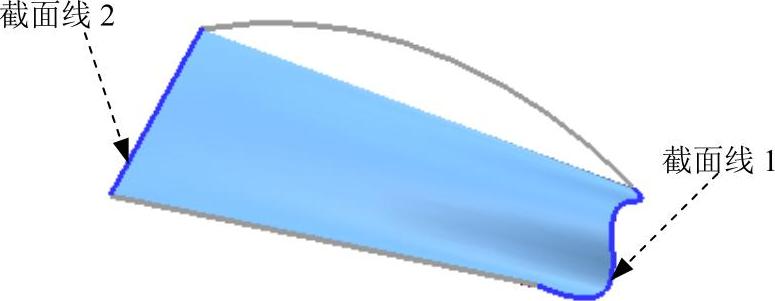

图4.4.33 两条截面线
