在创建曲面的方法中网格曲面较为重要，尤其是四边面的创建。在四边面的创建中能够很好地控制面的连续性并且容易避免收敛点的生成，从而保证面的质量较高。这在后续的产品中尤为重要。下面分别介绍几种网格面的创建方法。

1.直纹面

直纹面可以理解为通过一系列直线连接两组线串而形成的一张曲面。在创建直纹面时只能使用两组线串，这两组线串可以是封闭的，也可以不封闭。下面以图4.4.1为例，来说明创建直纹面的一般操作过程。

图4.4.1 直纹面的创建

Step1.打开文件D：\ug90\work\ch04.04\ruled.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出图4.4.2所示的“直纹”对话框。

Step3.选取截面线串1。在图形区中选取图4.4.1a所示的曲线串1，单击中键确认。

Step4.选取截面线串2。在图形区中选取图4.4.1a所示的曲线串2。

Step5.设置对齐方式。在“直纹”对话框区域的下拉列表中选择选项，在“直纹”对话框区域的下拉列表中选择选项。

Step6.在“直纹”对话框中单击按钮，完成直纹面的创建。

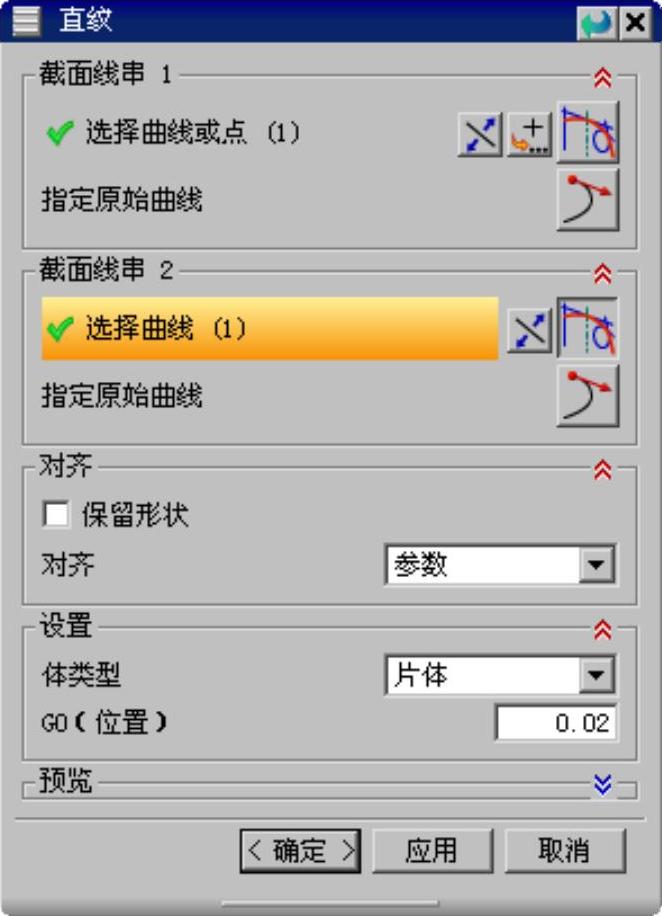

图4.4.2 “直纹”对话框

2.通过曲线组

使用命令可以通过同一方向上的一组曲线轮廓线创建曲面（当轮廓线封闭时，生成的则为实体）。曲线轮廓线称为截面线串，截面线串可由单个对象或多个对象组成，每个对象都可以是曲线、实体边等。图4.4.3所示“通过曲线组”创建曲面的过程如下：

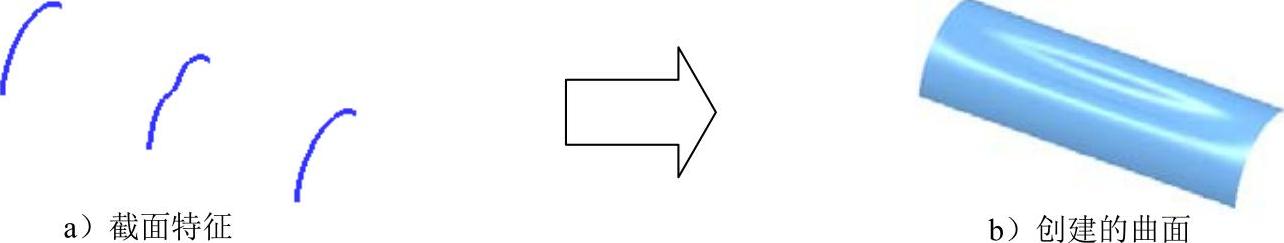

图4.4.3 通过曲线组创建曲面

Step1.打开文件D：\ug90\work\ch04.04\throughcurves.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出图4.4.4所示的“通过曲线组”对话框。

Step3.定义截面线串。在图形区中依次选取图4.4.5所示的曲线串1、曲线串2和曲线串3，并分别单击中键确认。

注意：选取截面线串后，图形区显示的箭头矢量应该处于截面线串的同侧（图4.4.5c），否则生成的片体将被扭曲。后面介绍的通过曲线网格创建曲面也有类似问题。

Step4.设置参数。在“通过曲线组”对话框区域中取消选中复选框；其他均采用默认设置值。单击按钮完成曲面的创建。

图4.4.4 “通过曲线组”对话框

图4.4.5 定义截面线串

图4.4.4所示“通过曲线组”对话框中的部分选项说明如下：

●区域中的区域：用于显示被选取的截面线串。

●区域用于对所生成曲面的起始端和终止端定义约束条件。

☑：生成的曲面与指定面点连续。

☑：生成的曲面与指定面相切连续。(www.chuimin.cn)

☑：生成的曲面与指定面曲率连续。

☑下拉列表：该下拉列表中的选项与“直纹面”命令中的相似，除了包括、、、、和六种对齐方法外，还有一个选项，该选项中包含段数最多的截面曲线，按照每一段曲面的长度比例划分其余的截面曲线，并建立连接对应点。

●文本框：该文本框用于设置生成曲面的v向阶次。当选取了截面线串后，在区域中选择一组截面线串，系统弹出图4.4.6所示的“通过曲线组”对话框。

图4.4.6所示“通过曲线组”对话框中的部分按钮说明如下：

●（移除线串）：单击该按钮，选中的截面线串被删除。

●（向上移动串）：单击该按钮，选中的截面线串移至上一个截面线串的上级。

●（向下移动串）：单击该按钮，选中的截面线串移至下一个截面线串的下级。

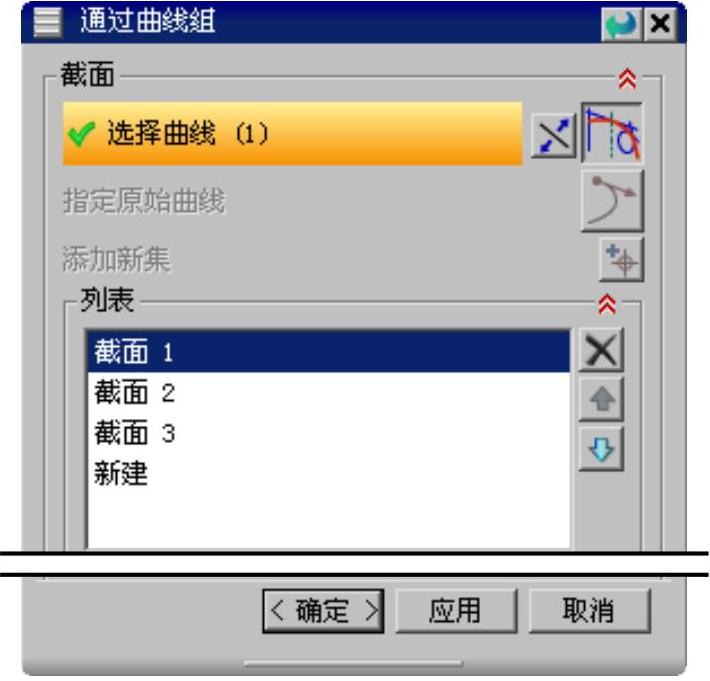

图4.4.6 “通过曲线组”对话框

3.通过曲线网格

使用“通过曲线网格”命令可以沿着不同方向的两组线串创建曲面。一组同方向的线串定义为主曲线，另外一组和主线串不在同一平面的线串定义为交叉线串，定义的主曲线与交叉线串必须在设定的公差范围内相交。这种创建曲面的方法定义了两个方向的控制曲线，可以很好地控制曲面的形状，因此它也是最常用的创建曲面的方法之一。下面将以图4.4.7为例说明通过曲线网格创建曲面的一般过程。

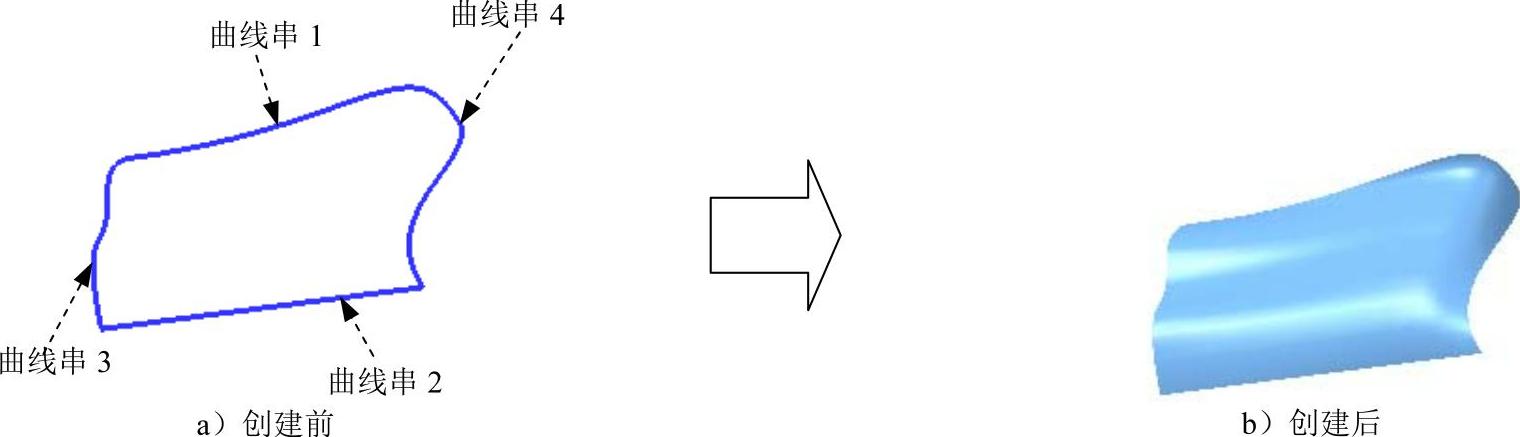

图4.4.7 通过曲线网格创建曲面

Step1.打开文件D：\ug90\work\ch04.04\throughcurvesmesh.prt。

Step2.选择下拉菜单命令，系统弹出图4.4.8所示的“通过曲线网格”对话框。

Step3.定义主线串。在图形区中依次选取图4.4.7a所示的曲线串1和曲线串2为主线串，并分别单击中键确认。

Step4.定义交叉线串。单击中键完成主线串的选取，在图形区选取图4.4.7a所示的曲线串3和曲线串4为交叉线串，分别单击中键确认。

Step5.单击按钮，完成通过曲线网格曲面的创建。

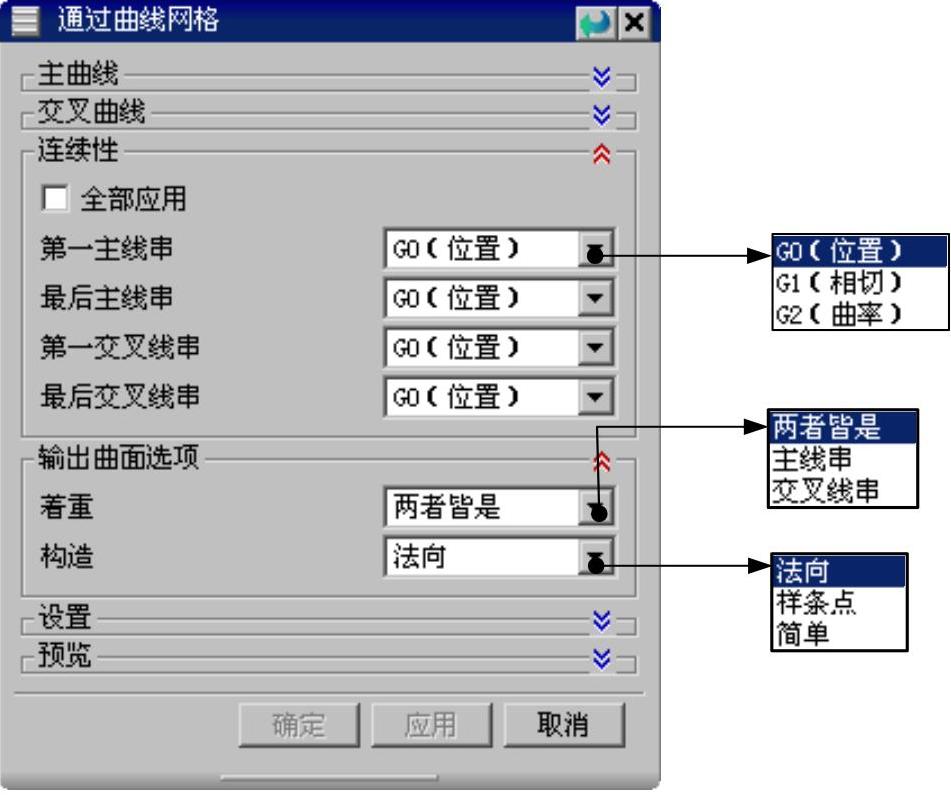

图4.4.8 “通过曲线网格”对话框

图4.4.8所示“通过曲线网格”对话框的部分选项说明如下：

●下拉列表：该下拉列表用于控制系统在生成曲面的时候更强调主线串还是交叉线串，或者在两者有同样效果。

☑：系统在生成曲面的时候，主线串和交叉线串有同样效果。

☑：系统在生成曲面的时候，更强调主线串。

☑：系统在生成曲面的时候，交叉线串更有影响。

●下拉列表：

☑：使用标准方法构造曲面，该方法比其他方法建立的曲面有更多的补片数。

☑：利用输入曲线的定义点和该点的斜率值来构造曲面。要求每条线串都要使用单根B样条曲线，并且有相同的定义点。该方法可以减少补片数，简化曲面。

☑：用最少的补片数构造尽可能简单的曲面。
