UGNX9.0超级学习手册：曲面偏置操作
【摘要】：Step2.选择下拉菜单命令，系统弹出图4.3.9所示的“偏置曲面”对话框。图4.3.9 “偏置曲面”对话框图4.3.10 偏置方向（一）图4.3.11 偏置方向（二）2.偏置面偏置面是将用户选定的面沿着其法向方向偏置一段距离，这一过程不会产生新的曲面。图4.3.12 偏置曲面Step1.打开文件D：\ug90\work\ch04.03\offsetsurf.prt。Step3.在图形区选取图4.3.12所示的曲面，然后在“偏置面”对话框的文本框中输入数值100，单击按钮，完成曲面的偏置操作。
曲面的偏置用于创建一个或多个现有面的偏置曲面，从而得到新的曲面。下面分别对创建偏置曲面和偏移曲面进行介绍。
1.创建偏置曲面
下面以图4.3.8所示的偏置曲面为例，来说明其一般创建过程。
Step1.打开文件D：\ug90\work\ch04.03\offsetsurface.prt。
Step2.选择下拉菜单
命令，系统弹出图4.3.9所示的“偏置曲面”对话框。

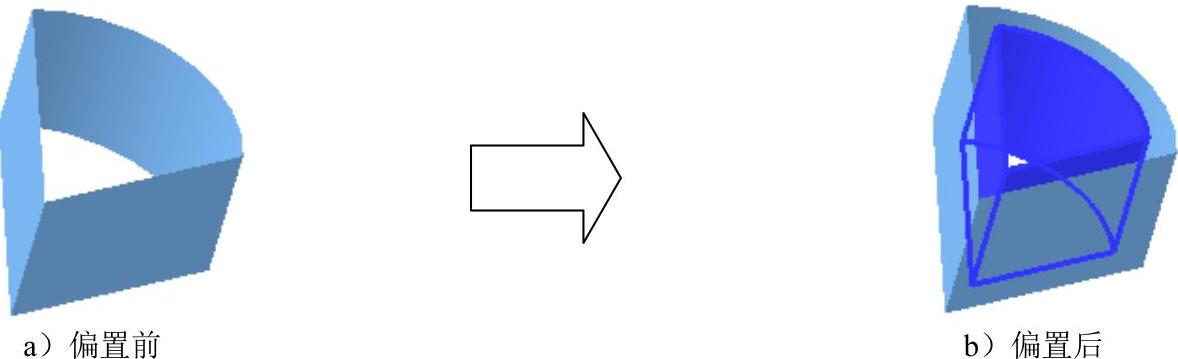

图4.3.8 偏置曲面的创建
Step3.在图形区选取图4.3.10所示的曲面，系统弹出
文本框，同时图形区中出现曲面的偏置方向（图4.3.11）。此时“偏置曲面”对话框中的“反向”按钮
被激活。
Step4.定义偏置方向。单击“偏置曲面”对话框中的“反向”按钮
，预览偏置曲面，如图4.3.8b所示。
Step5.定义偏置的距离。在弹出的
文本框中输入偏置距离值100，单击鼠标中键确认。在“偏置曲面”对话框中单击
按钮，完成偏置曲面的创建。

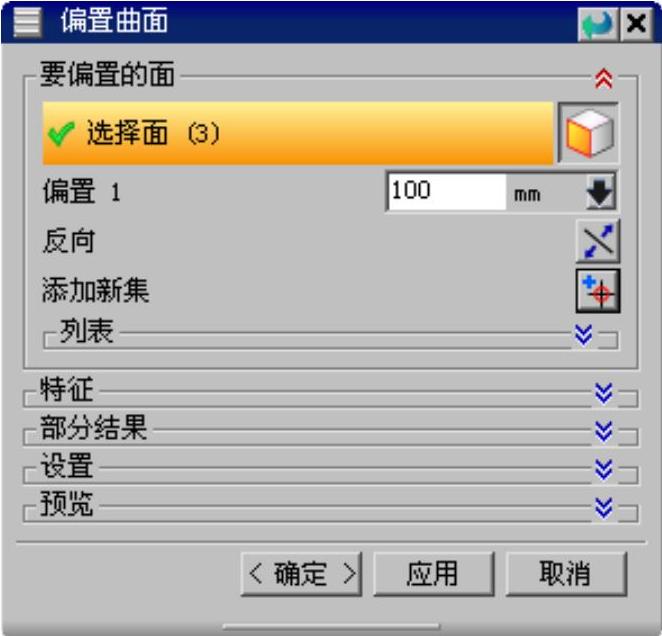

图4.3.9 “偏置曲面”对话框

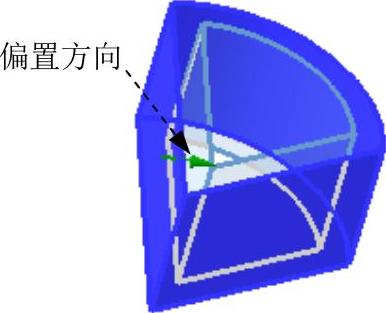

图4.3.10 偏置方向（一）(www.chuimin.cn)

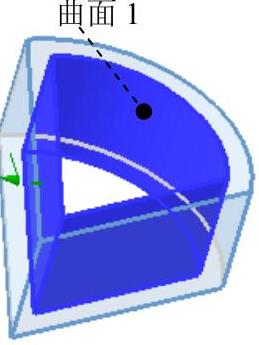

图4.3.11 偏置方向（二）
2.偏置面
偏置面是将用户选定的面沿着其法向方向偏置一段距离，这一过程不会产生新的曲面。
下面以图4.3.12所示的模型为例，来说明偏置面的一般操作过程。
图4.3.12 偏置曲面
Step1.打开文件D：\ug90\work\ch04.03\offsetsurf.prt。
Step2.选择下拉菜单
命令，系统弹出图4.3.13所示的“偏置面”对话框。
Step3.在图形区选取图4.3.12所示的曲面，然后在“偏置面”对话框的
文本框中输入数值100，单击
按钮，完成曲面的偏置操作。
图4.3.13 “偏置面”对话框
