UGNX9.0学习手册：曲线曲率分析及操作过程
【摘要】：曲线质量的好坏对由该曲线产生的曲面、模型等的质量有重大的影响。显示曲线的曲率梳后，能方便地检测曲率的不连续性、突变和拐点，在多数情况下这些是不希望存在的。下面以图4.2.1所示的曲线为例，说明显示样条曲线曲率梳的操作过程。图4.2.1 样条曲线图4.2.2 显示曲率梳Step1.打开文件D：\ug90\work\ch04.02\combs.prt。Step4.选择下拉菜单命令，系统弹出图4.2.3所示的“曲线分析”对话框。图4.2.3 “曲线分析”对话框图4.2.4 显示曲率梳
曲线质量的好坏对由该曲线产生的曲面、模型等的质量有重大的影响。曲率梳依附曲线存在，最直观地反映了曲线的连续特性。曲率梳是指系统用梳状图形的方式来显示样条曲线上各点的曲率变化情况。显示曲线的曲率梳后，能方便地检测曲率的不连续性、突变和拐点，在多数情况下这些是不希望存在的。显示曲率梳后，在对曲线进行编辑时，可以很直观地调整曲线的曲率，直到得出满意的结果为止。
下面以图4.2.1所示的曲线为例，说明显示样条曲线曲率梳的操作过程。

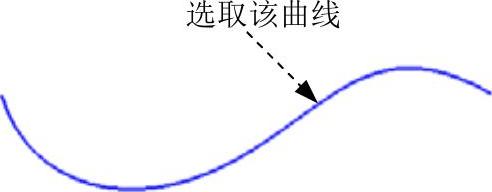

图4.2.1 样条曲线

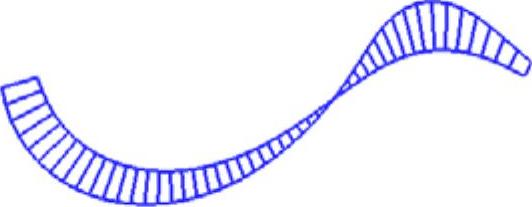

图4.2.2 显示曲率梳
Step1.打开文件D：\ug90\work\ch04.02\combs.prt。
Step2.选取图4.2.1所示的曲线。
Step3.选择下拉菜单
命令，在绘图区显示图4.2.2所示的曲率梳。(www.chuimin.cn)
说明：再次选择下拉菜单
命令，则绘图区中不再显示曲率梳。
Step4.选择下拉菜单
命令，系统弹出图4.2.3所示的“曲线分析”对话框。
Step5.在图中输入数值，如图4.2.3所示。
Step6.在“曲线分析”对话框中单击
按钮，完成曲率梳分析，如图4.2.4所示。

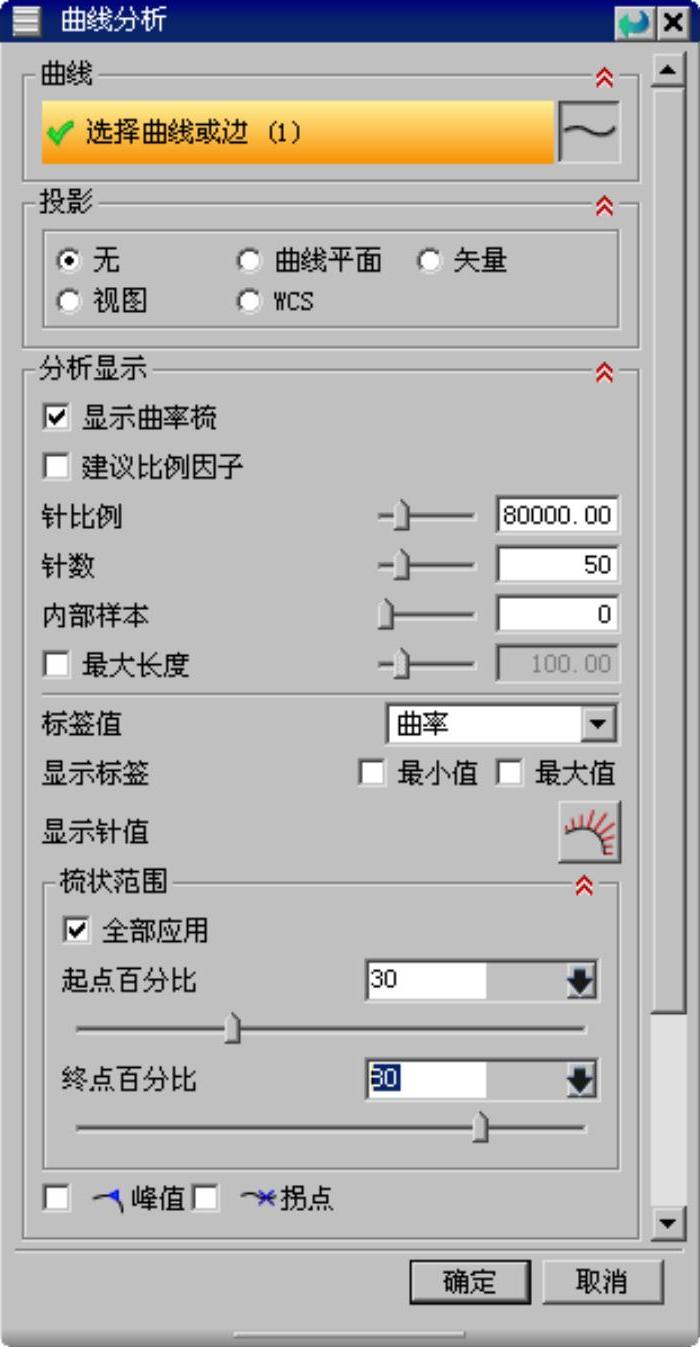

图4.2.3 “曲线分析”对话框

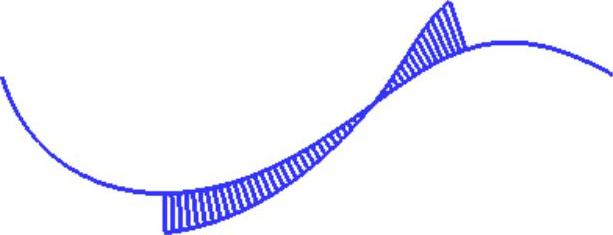

图4.2.4 显示曲率梳
