范例概述：

本范例介绍了咖啡杯的设计过程。通过练习本例，读者可以掌握实体的拉伸、抽壳、扫掠和倒圆角等特征的应用。在创建特征的过程中，需要注意在特征的定位过程中用到的技巧和注意事项。零件模型及模型树如图3.25.1所示。

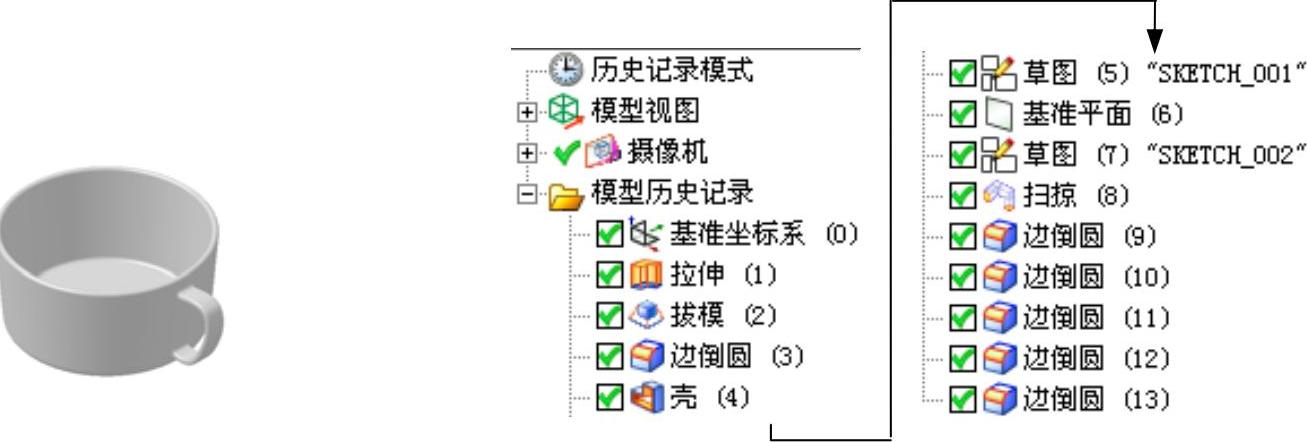

图3.25.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称coffeecup，单击按钮。

Step2.创建图3.25.2所示的零件基础特征拉伸1。选择下拉菜单命令，选取XY平面为草图平面，绘制图3.25.3所示的截面草图；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入数值0，在区域的下拉列表中选择选项，并在其下的文本框中输入数值50，其他采用系统默认的参数设置值。单击按钮，完成拉伸特征1的创建。

图3.25.2 拉伸特征1

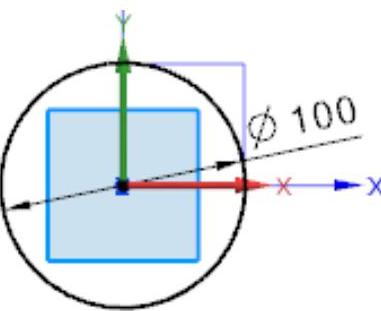

图3.25.3 截面草图

Step3.创建图3.25.4所示的拔模特征1。选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拔模”对话框。在区域中选择选项，在区域选择按钮，选择图3.25.5所示的固定平面，选取图3.25.6所示的要拔模的面；在文本框中输入数值5。单击“拔模”对话框中的按钮，完成拔模特征1的创建。

图3.25.4 拔模特征1

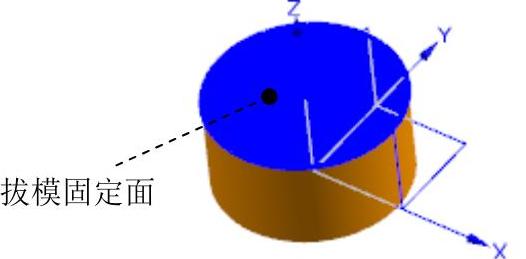

图3.25.5 拔模固定面

图3.25.6 要拔的模面

Step4.创建图3.25.7所示的边倒圆特征1。选择命令。选择下拉菜单命令，系统弹出“边倒圆”对话框。在区域中单击“边”按钮，然后选取图3.25.7a所示的边，并在文本框中输入数值5。单击按钮，完成边倒圆特征1的创建。

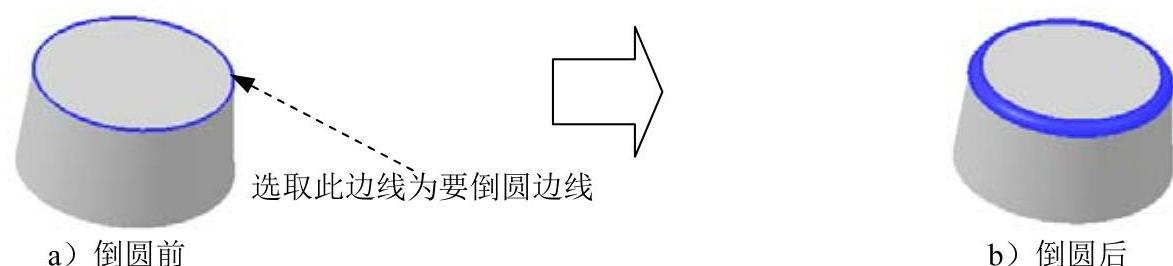

图3.25.7 边倒圆特征1(www.chuimin.cn)

Step5.创建图3.25.8所示的抽壳特征1。选择下拉菜单命令，系统弹出“抽壳”对话框。在的下拉菜单中选择，在区域单击按钮，选取图3.25.9所示的面为移除面，并在文本框中输入数值3。单击按钮，完成抽壳特征1的创建。

图3.25.8 抽壳特征1

图3.25.9 要抽壳面

Step6.创建图3.25.10所示的草图1。选择下拉菜单命令，选取基准平面XZ为草图平面；单击按钮，进入草图环境，绘制图3.25.10所示的草图（通过艺术样条命令绘制草图）。选择命令，退出草图环境。

Step7.创建图3.25.11所示的基准平面1。选择下拉菜单命令，系统弹出“基准平面”对话框。在区域选择选项，选取截面草图1，样条曲线的上端点为其对象。单击按钮，完成基准平面1的创建。

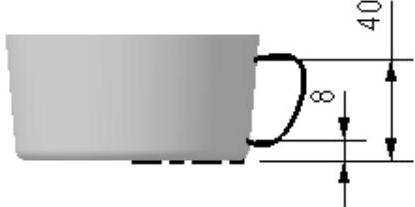

图3.25.10 草图1

图3.25.11 基准平面1

Step8.创建图3.25.12所示的草图2。选择下拉菜单命令，选取基准平面1为草图平面，单击按钮，进入草图环境，绘制图3.25.12所示的草图。

Step9.创建图3.25.13所示的扫掠特征1。选择下拉菜单命令，在绘图区选取草图2为扫掠的截面曲线串，在绘图区选取图3.25.10所示的草图1为扫掠的引导线串。在区域的下拉列表中选择选项，采用系统默认的扫掠偏置值。单击“沿引导线扫掠”对话框中的按钮，完成扫掠特征1的创建。

Step10.后面的详细操作过程请参见随书光盘中video\ch03.25\reference\文件下的语音视频讲解文件coffeecupr-r01.avi。

图3.25.12 草图2

图3.25.13 扫掠特征1
