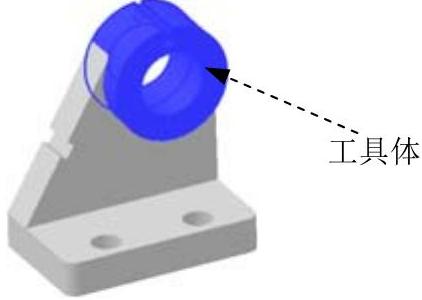

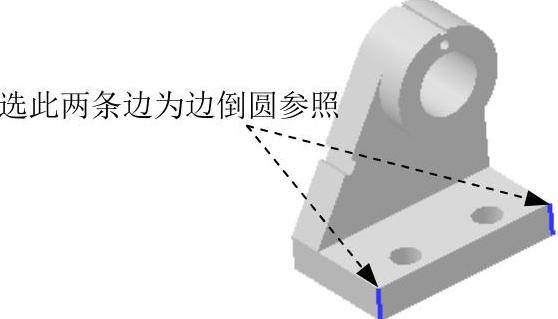

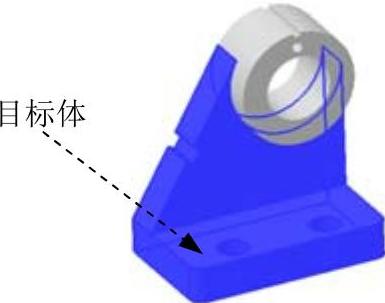

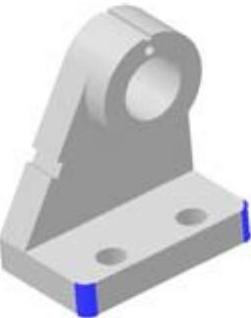

【摘要】：图3.24.1 零件模型及模型树Step1.新建文件。图3.24.6 拉伸特征3图3.24.7 截面草图图3.24.8 孔特征1Step6.创建图3.24.9所示的零件特征镜像。选择下拉菜单命令，在绘图区中选取图3.24.9所示的孔特征1为要镜像的特征。单击“镜像特征”对话框中的按钮，完成镜像特征的创建，如图3.24.10所示。图3.24.17 孔特征2Step10.创建求和特征。图3.24.20 边倒圆特征图3.24.21 定义参照边Step12.保存零件模型。

范例概述：

本范例介绍了一个简单机座的设计过程。主要是讲述实体拉伸特征命令的应用，其中还运用到了孔特征、边倒圆及镜像等命令。所建的零件模型及模型树如图3.24.1所示。

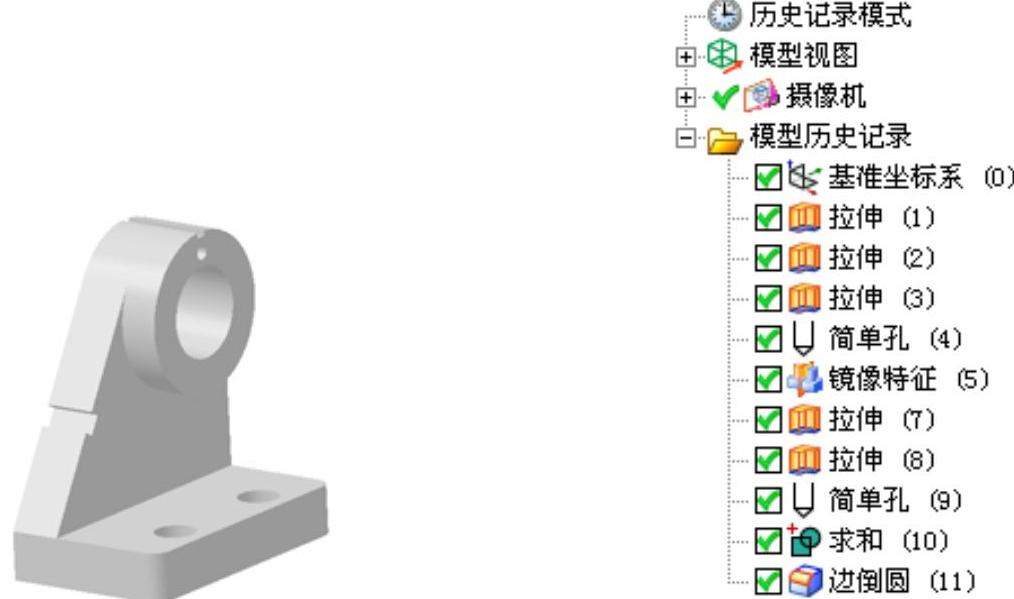

图3.24.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称base，单击按钮，进入建模环境。

Step2.创建图3.24.2所示的零件拉伸1。选择下拉菜单命令，选取XY平面为草图平面，绘制图3.24.3所示的截面草图；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入数值0，在区域的下拉列表中选择选项，并在其下的文本框中输入数值14，其他参数采用系统默认值。

图3.24.2 拉伸特征1

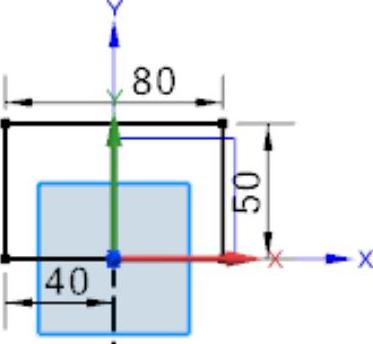

图3.24.3 截面草图

Step3.创建图3.24.4所示的零件拉伸2。选择下拉菜单命令，选取XZ平面为草图平面，绘制图3.24.5所示的截面草图；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入数值0，在区域的下拉列表中选择选项，并在其下的文本框中输入数值26，其他采用系统默认的参数设置值。

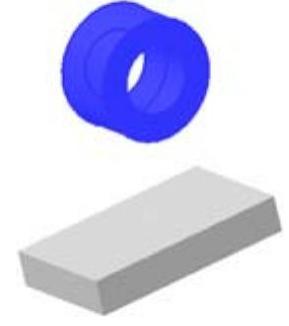

图3.24.4 拉伸特征2

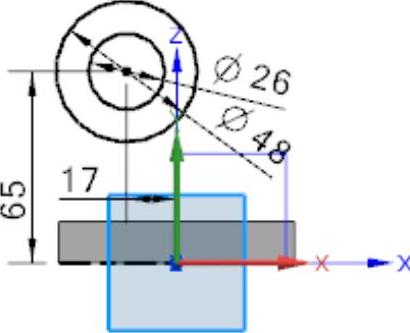

图3.24.5 截面草图

Step4.创建图3.24.6所示的零件拉伸3。选择下拉菜单命令，选取XZ平面为草图平面，绘制图3.24.7所示的截面草图；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入数值0，在区域的下拉列表中选择选项，并在其下的文本框中输入数值15，在区域的下拉列表中选择选项，采用系统默认的求和对象。

Step5.创建图3.24.8所示的孔特征1。选择下拉菜单命令，在下拉列表中选择选项，指定孔的位置坐标为（19，40，14），在“孔”对话框文本框中输入数值12，在文本框的下拉菜单中选择，对话框中的其他设置保持系统默认值；在区域的下拉列表中选择选项，采用系统默认的求差对象。单击按钮，完成孔特征1的创建。

图3.24.6 拉伸特征3

图3.24.7 截面草图

图3.24.8 孔特征1

Step6.创建图3.24.9所示的零件特征镜像。选择下拉菜单命令，在绘图区中选取图3.24.9所示的孔特征1为要镜像的特征。在区域中单击按钮，在绘图区中选取YZ基准平面作为镜像平面。单击“镜像特征”对话框中的按钮，完成镜像特征的创建，如图3.24.10所示。

图3.24.9 镜像特征

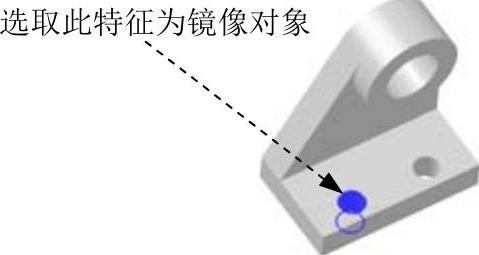

图3.24.10 定义镜像对象

Step7.创建图3.24.11所示的零件基础特征拉伸4。选择下拉菜单命令，选取图3.24.12所示的模型表面为草图平面，绘制图3.24.13所示的截面草图；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入数值0，在区域的下拉列表中选择选项，在区域的下拉列表中选择选项，采用系统默认的求差对象。单击按钮，完成拉伸特征4的创建。(www.chuimin.cn)

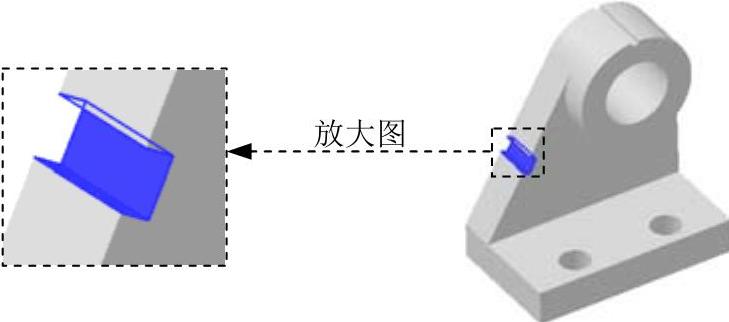

图3.24.11 拉伸特征4

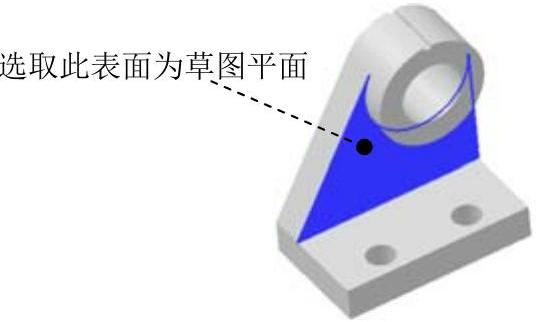

图3.24.12 定义草图平面

Step8.创建图3.24.14所示的零件基础特征拉伸5。选择下拉菜单命令，选取图3.24.15所示的模型表面为草图平面，绘制图3.24.16所示的截面草图；在下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入数值0，在区域的下拉列表中选择选项，在区域的下拉列表中选择选项，采用系统默认的求差对象。单击按钮，完成拉伸特征5的创建。

图3.24.13 截面草图

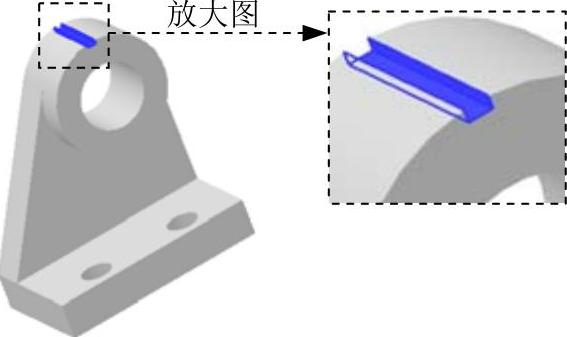

图3.24.14 拉伸特征5

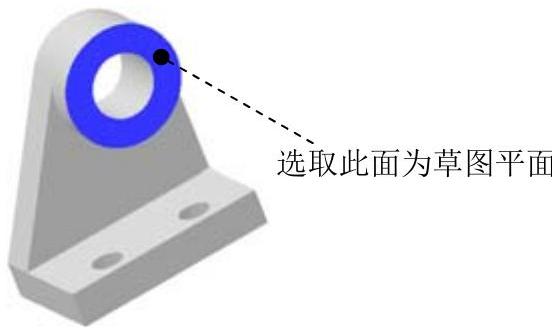

图3.24.15 定义草图平面

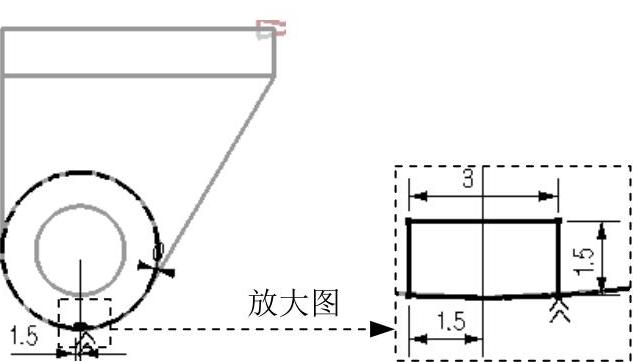

图3.24.16 截面草图

Step9.创建图3.24.17所示的孔特征2。选择下拉菜单命令，在下拉列表中选择选项，指定孔的位置坐标为（-17，26，83），在“孔”对话框文本框中输入数值4，在文本框的下拉菜单中选择，对话框中的其他设置保持系统默认值；在区域的下拉列表中选择选项，采用系统默认的求差对象。单击按钮，完成孔特征2的创建。
