UGNX9.0教程：测量角度的操作过程
【摘要】：下面以一个简单的模型为例，来说明测量角度的方法以及相应的操作过程。Step1.打开文件D：\ug90\work\ch03.23\angle.prt。Step2.选择下拉菜单命令，系统弹出图3.23.8所示的“测量角度”对话框。图3.23.8 “测量角度”对话框Step3.测量面与面间的角度。在“测量角度”对话框的下拉列表中接受系统默认的选项。定义测量几何对象。选取图3.23.11a所示的边线1，再选取图3.23.11a所示的边线2，测量结果如图3.23.11b所示。
下面以一个简单的模型为例，来说明测量角度的方法以及相应的操作过程。
Step1.打开文件D：\ug90\work\ch03.23\angle.prt。
Step2.选择下拉菜单
命令，系统弹出图3.23.8所示的“测量角度”对话框。

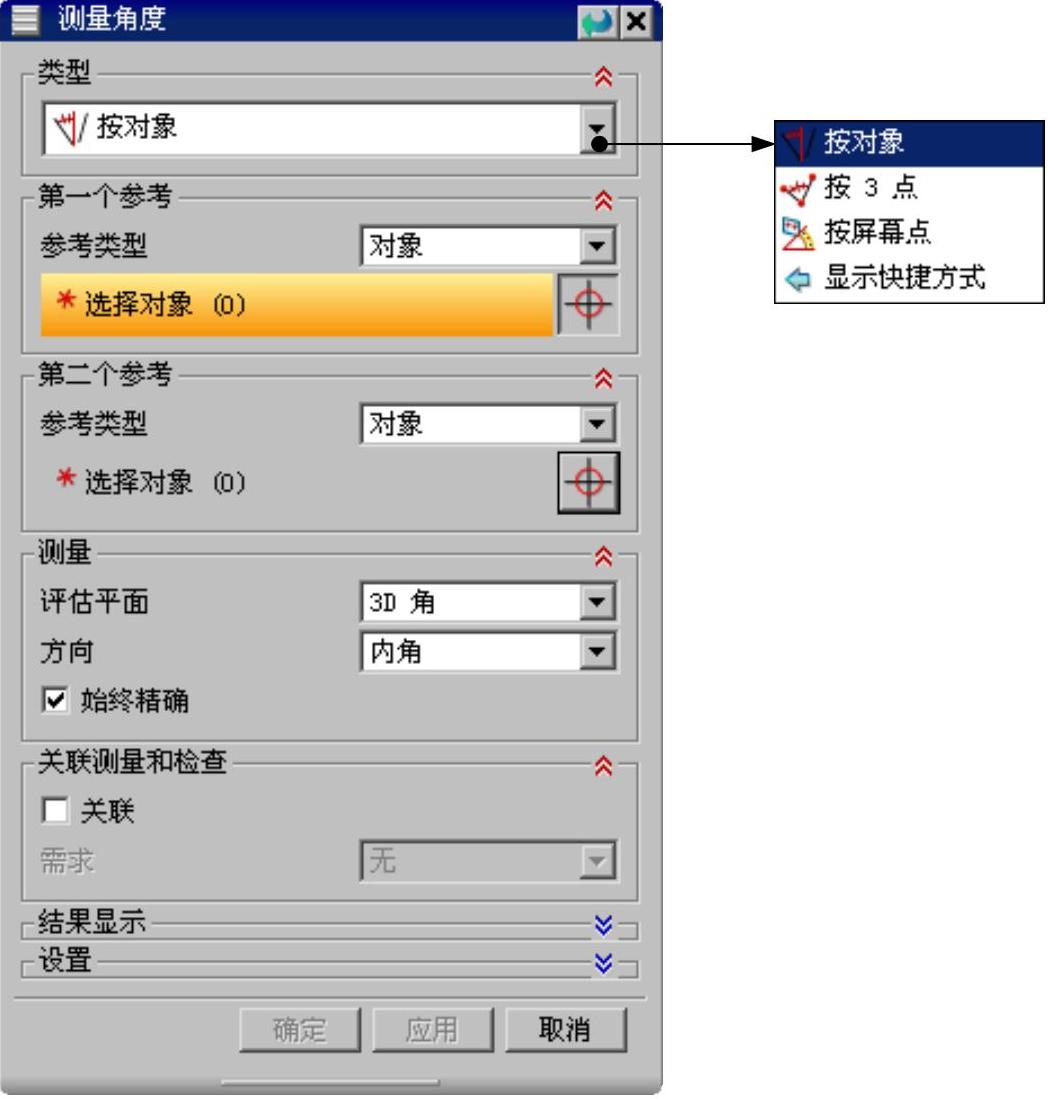

图3.23.8 “测量角度”对话框
Step3.测量面与面间的角度。
（1）定义测量类型。在“测量角度”对话框的
下拉列表中接受系统默认的
选项。

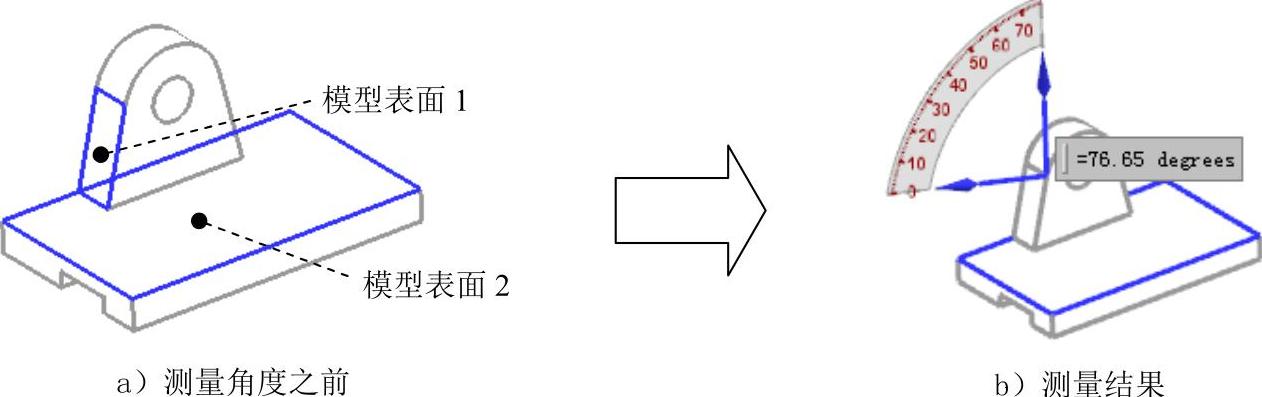

（2）定义测量几何对象。选取图3.23.9a所示的模型表面1，再选取图3.23.9a所示的模型表面2，测量结果如图3.23.9b所示。
(www.chuimin.cn)
图3.23.9 测量面与面间的角度

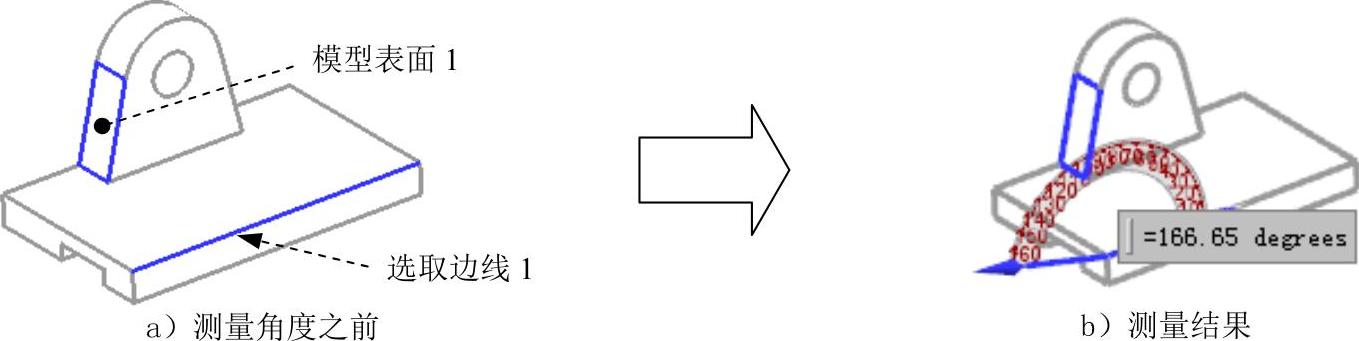

Step4.测量线与面间的角度。选取图3.23.10a所示的边线1，再选取图3.23.10a所示的模型表面1，测量结果如图3.23.10b所示。
注意：选取线的位置不同，即线上标示的箭头方向不同，所显示的角度值可能也会不同，两个方向的角度值之和为180°。
图3.23.10 测量线与面间的角度

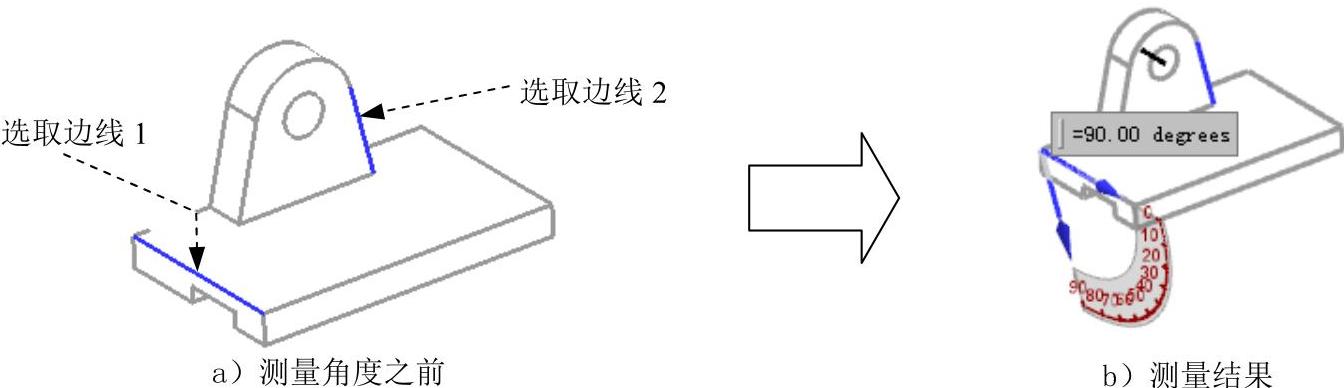

Step5.测量线与线间的角度。选取图3.23.11a所示的边线1，再选取图3.23.11a所示的边线2，测量结果如图3.23.11b所示。
图3.23.11 测量线与线间的角度
