测量距离方法及操作示例
【摘要】：下面以一个简单的模型为例，来说明测量距离的方法以及相应的操作过程。Step1.打开文件D：\ug90\work\ch03.23\distance.prt。图3.23.1所示“测量距离”对话框的下拉列表中的部分选项说明如下：●：该选项用于测量点、线、面之间的任意距离。图3.23.1 “测量距离”对话框定义测量几何对象。操作方法参见Step3，先选取点1，后选取边线。图3.23.3 点到面的距离图3.23.4 点到线的距离Step6.测量线到线的距离。选取图3.23.7a中的模型表面1。
下面以一个简单的模型为例，来说明测量距离的方法以及相应的操作过程。
Step1.打开文件D：\ug90\work\ch03.23\distance.prt。
Step2.选择下拉菜单
命令，系统弹出图3.23.1所示的“测量距离”对话框。
Step3.测量面到面的距离。
（1）定义测量类型。在对话框的
下拉列表中接受系统默认的
选项（图3.23.1）。
图3.23.1所示“测量距离”对话框的
下拉列表中的部分选项说明如下：
●
：该选项用于测量点、线、面之间的任意距离。
●
：该选项用于测量空间上的点、线投影到同一个面上，它们之间的距离。
●
：该选项用于测量任意线段的距离。
●
：该选项用于测量任意圆的半径值。
●
：可以测量图形区的任意位置距离。
●
：用于测量在曲线上两点之间的最短距离。

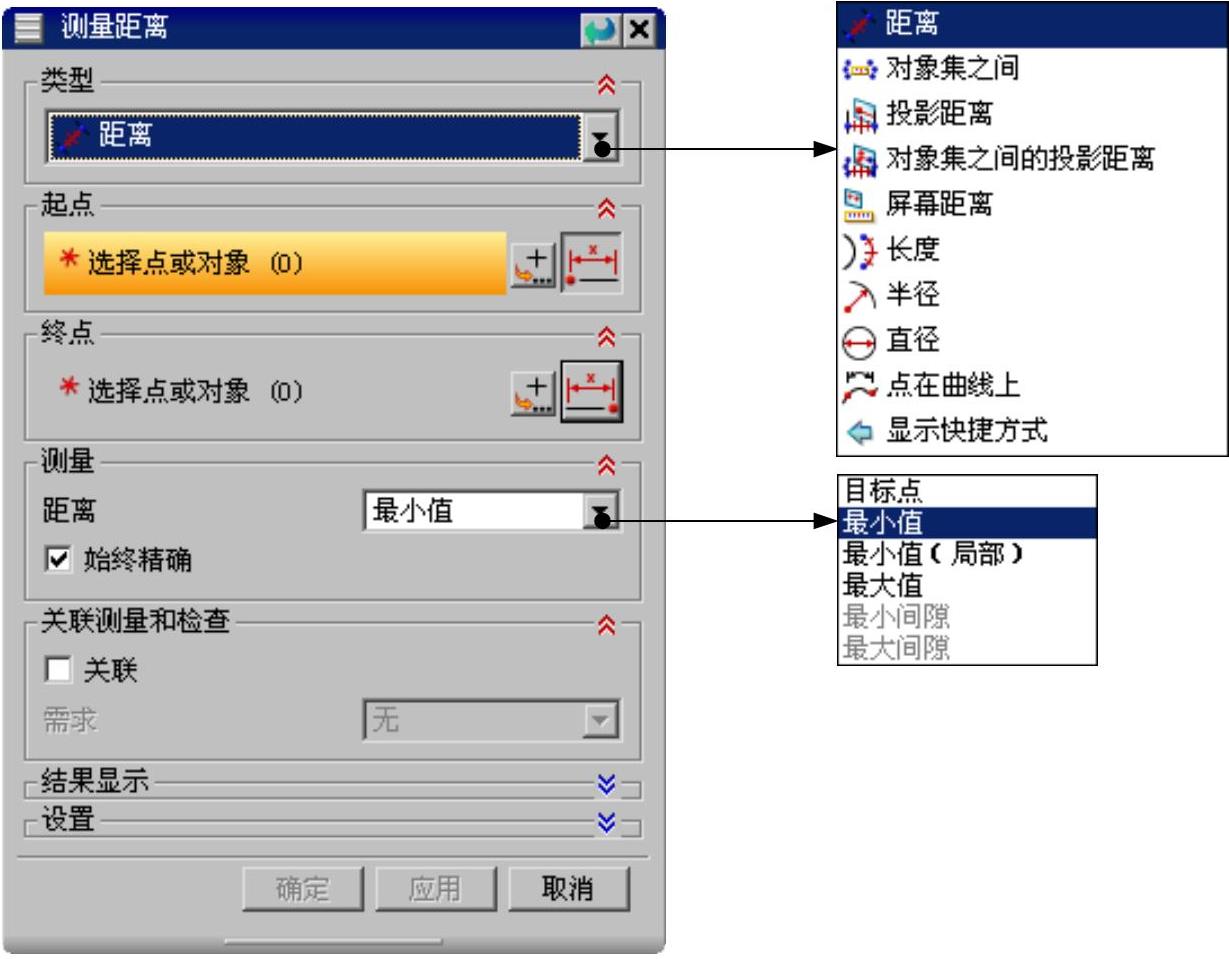

图3.23.1 “测量距离”对话框

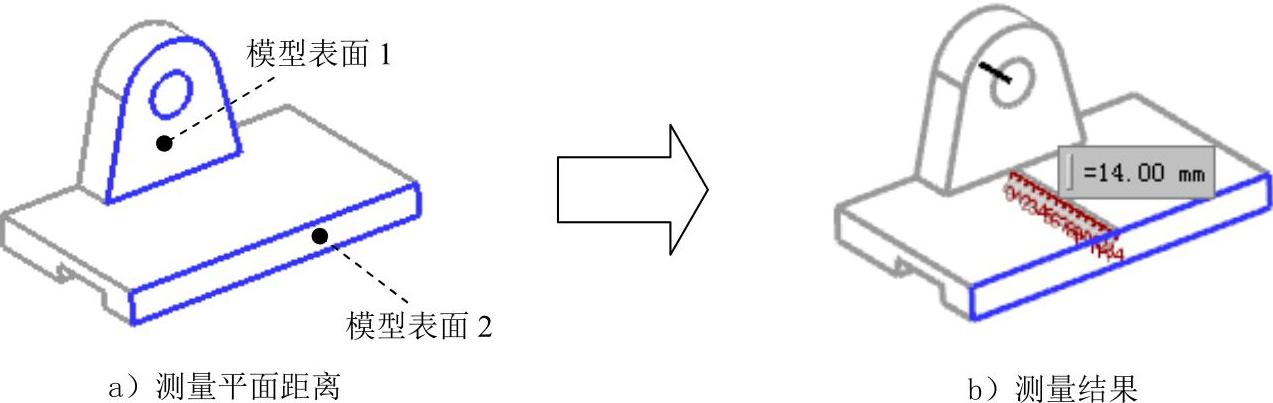

（2）定义测量几何对象。选取图3.23.2a所示的模型表面1，再选取模型表面2，测量结果如图3.23.2b所示。
图3.23.2 测量面与面的距离

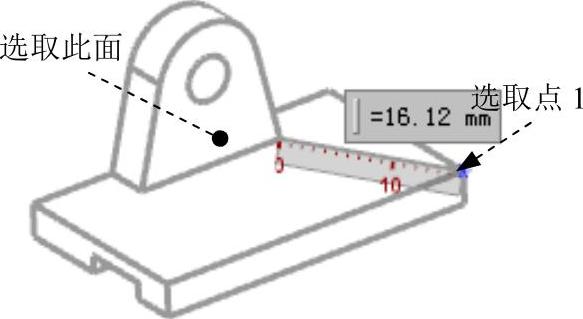

Step4.测量点到面的距离（图3.23.3）。操作方法参见Step3，先选取点1，后选取模型表面。
注意：选取要测量的几何对象的先后顺序不同，测量结果就不相同。(www.chuimin.cn)

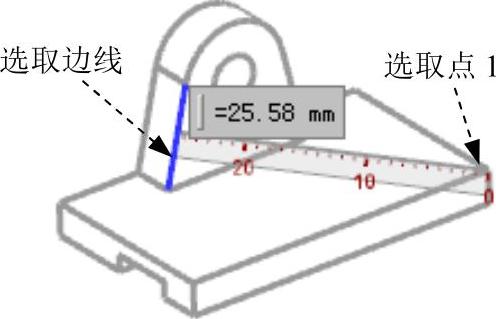

Step5.测量点到线的距离（图3.23.4）。操作方法参见Step3，先选取点1，后选取边线。
图3.23.3 点到面的距离
图3.23.4 点到线的距离

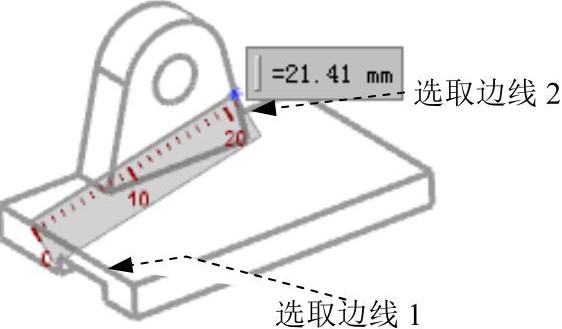

Step6.测量线到线的距离（图3.23.5）。操作方法参见Step3，先选取边线1，后选取边线2。

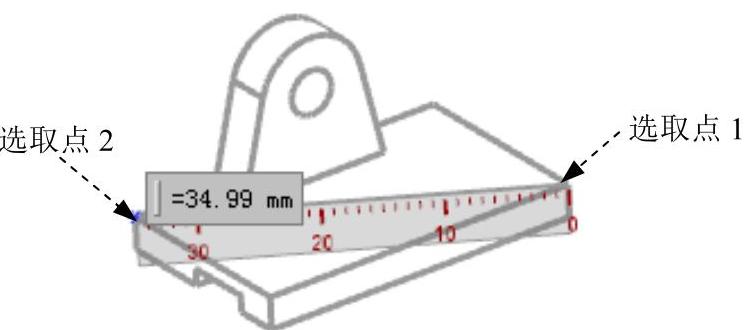

Step7.测量点到点的距离（图3.23.6）。操作方法参见Step3，先选取点1，后选取点2。
图3.23.5 线到线的距离
图3.23.6 点到点的距离
Step8.测量点与点的投影距离（投影参照为平面）。
（1）定义测量类型。在“测量距离”对话框的
下拉列表中选取
选项。

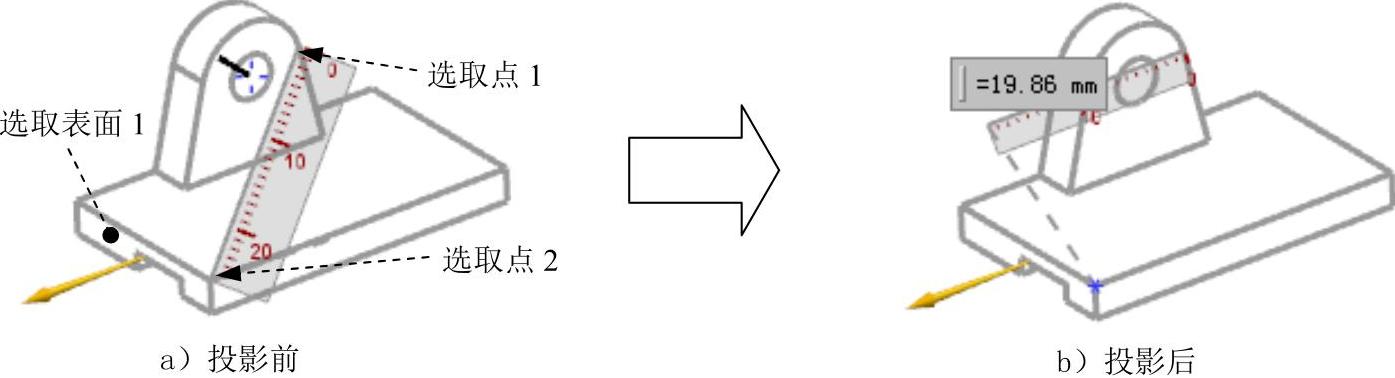

（2）定义投影表面。选取图3.23.7a中的模型表面1。
（3）定义测量几何对象。先选取图3.23.7a所示的模型点1，然后选取图3.23.7a所示的模型点2，测量结果如图3.23.7b所示。
图3.23.7 测量点与点的投影距离
