UGNX9.0超级学习手册：镜像特征教程

2023-11-20 理论教育 版权反馈
【摘要】：图3.21.10 镜像特征Step1.打开文件D：\ug90\work\ch03.21\mirror.prt。Step2.选择下拉菜单命令，系统弹出“镜像特征”对话框。Step3.定义镜像对象。单击“平面”按钮，选取图3.21.11a所示的基准平面为镜像平面。

1.镜像单个特征

镜像单个特征功能可以将所选的特征相对于一个平面或基准平面（称为镜像中心平面）进行镜像，从而得到所选特征的一个副本。使用此命令时，镜像平面可以是模型的任意表面，也可以是基准平面。下面以一个范例来说明创建镜像单个特征的一般过程，如图3.21.10所示。

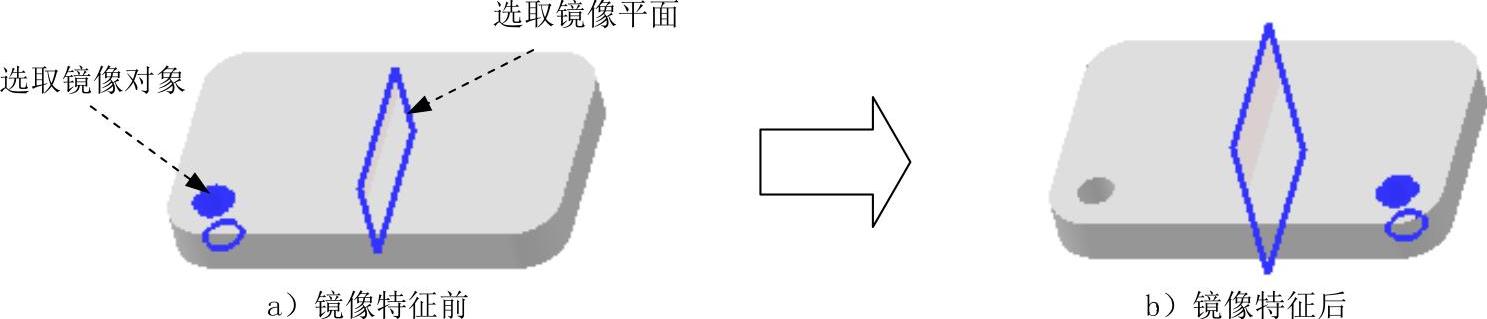

图3.21.10 镜像特征

Step1.打开文件D：\ug90\work\ch03.21\mirror.prt。

Step2.选择下拉菜单978-7-111-46323-8-Chapter03-1507.jpg978-7-111-46323-8-Chapter03-1508.jpg978-7-111-46323-8-Chapter03-1509.jpg978-7-111-46323-8-Chapter03-1510.jpg978-7-111-46323-8-Chapter03-1511.jpg命令，系统弹出“镜像特征”对话框。

Step3.定义镜像对象。选取图3.21.10a所示的孔特征为要镜像的特征。

Step4.定义镜像基准面。在978-7-111-46323-8-Chapter03-1512.jpg列表中选择978-7-111-46323-8-Chapter03-1513.jpg选项，单击“平面”按钮978-7-111-46323-8-Chapter03-1514.jpg，选取图3.21.10a所示的基准平面为镜像平面。

Step5.单击对话框中的978-7-111-46323-8-Chapter03-1515.jpg按钮，完成镜像特征的操作。

2.镜像多个特征(www.chuimin.cn)

镜像多个特征命令可以以基准平面为对称面镜像部件中的多个特征，其镜像基准面只能是基准平面。下面以一个范例来说明创建镜像多个特征的一般过程，如图3.21.11所示。


图3.21.11 镜像多个特征

Step1.打开文件D：\ug90\work\ch03.21\mirrorbody.prt。

Step2.选择下拉菜单978-7-111-46323-8-Chapter03-1517.jpg978-7-111-46323-8-Chapter03-1518.jpg978-7-111-46323-8-Chapter03-1519.jpg978-7-111-46323-8-Chapter03-1520.jpg978-7-111-46323-8-Chapter03-1521.jpg命令，系统弹出“镜像特征”对话框。

Step3.定义镜像对象。选取图3.21.11a所示的拉伸特征和孔特征为要镜像的特征。

Step4.定义镜像基准面。单击“平面”按钮978-7-111-46323-8-Chapter03-1522.jpg，选取图3.21.11a所示的基准平面为镜像平面。

Step5.单击对话框中的978-7-111-46323-8-Chapter03-1523.jpg按钮，完成镜像多个特征的操作。
