UGNX9.0学习手册：3D几何体抽取教程

2023-11-20 理论教育 版权反馈
【摘要】：抽取几何体操作的对象包括复合曲线、点、面、面区域和体等。Step2.选择下拉菜单命令，系统弹出图3.21.2所示的“抽取几何体”对话框。图3.21.2 “抽取几何体”对话框图3.21.3 选取曲线特征图3.21.2所示的“抽取几何体”对话框中部分选项功能的说明如下：●区域的下拉列表：用于选择生成曲面的类型。图3.21.6 选取曲线特征

抽取几何体是用来创建所选取特征的关联副本。抽取几何体操作的对象包括复合曲线、点、面、面区域和体等。如果抽取一个面或一个区域，则创建一个片体；如果抽取一个体，则新体的类型将与原先的体相同（实体或片体）。当更改原来的特征时，可以决定抽取后得到的特征是否需要更新。在零件设计中，常会用到抽取模型特征的功能，它可以充分地利用已有的模型，大大地提高工作效率。下面以几个实例来说明如何进行抽取几何体操作。

1.抽取面特征

图3.21.1所示的抽取曲线的操作过程如下（图3.21.1b中的实体模型已隐藏）：

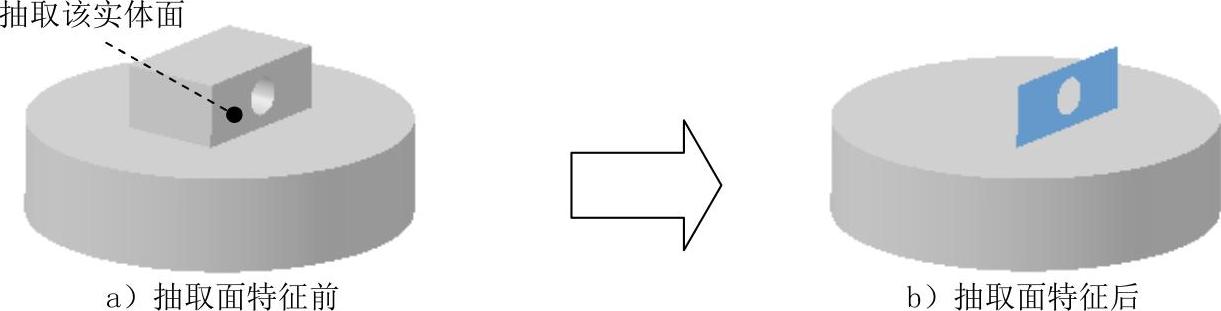

图3.21.1 抽取面特征

Step1.打开文件D：\ug90\work\ch03.21\extracted01.prt。

Step2.选择下拉菜单978-7-111-46323-8-Chapter03-1399.jpg978-7-111-46323-8-Chapter03-1400.jpg978-7-111-46323-8-Chapter03-1401.jpg978-7-111-46323-8-Chapter03-1402.jpg978-7-111-46323-8-Chapter03-1403.jpg命令，系统弹出图3.21.2所示的“抽取几何体”对话框。

Step3.定义抽取类型。在978-7-111-46323-8-Chapter03-1404.jpg下拉列表中选取978-7-111-46323-8-Chapter03-1405.jpg选项。

Step4.定义抽取对象范围。在978-7-111-46323-8-Chapter03-1406.jpg下拉列表中选取978-7-111-46323-8-Chapter03-1407.jpg选项，选取图3.21.3所示的面，其他设置如图3.21.2所示。

Step5.单击978-7-111-46323-8-Chapter03-1408.jpg按钮，完成对面的抽取。

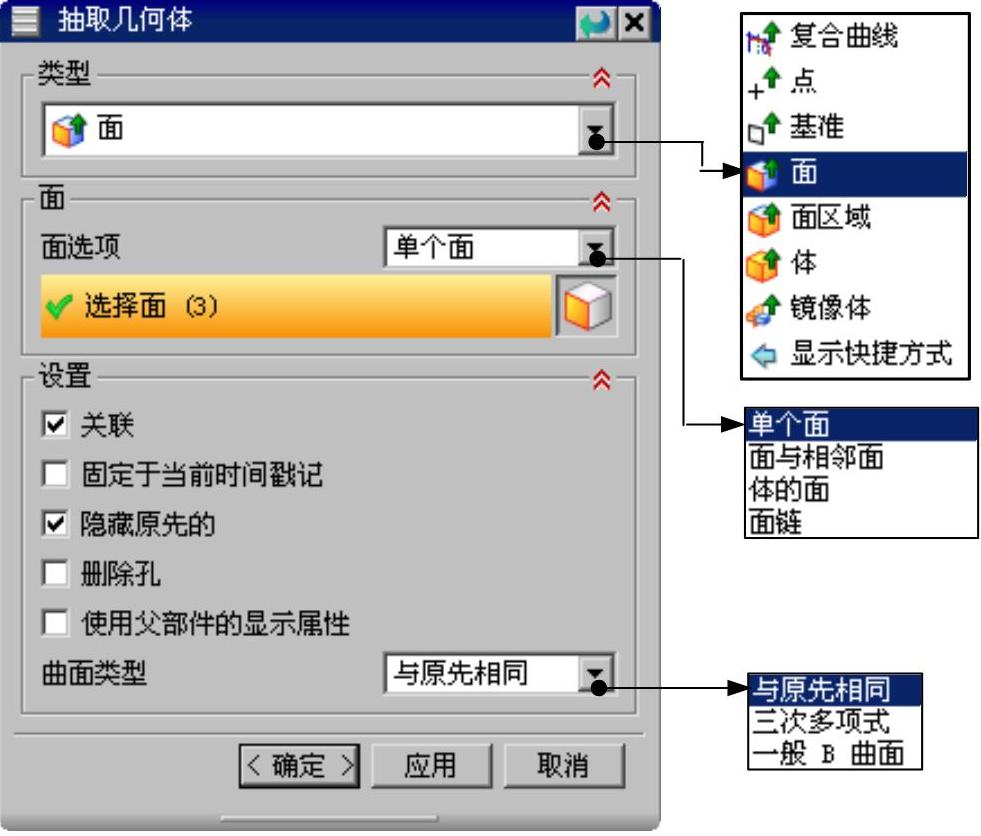

图3.21.2 “抽取几何体”对话框

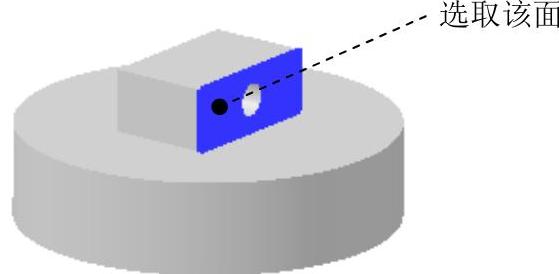

图3.21.3 选取曲线特征

图3.21.2所示的“抽取几何体”对话框中部分选项功能的说明如下：

●978-7-111-46323-8-Chapter03-1411.jpg区域的下拉列表：用于选择生成曲面的类型。

☑978-7-111-46323-8-Chapter03-1412.jpg（复合曲线）：复合曲线用来复制实体上的边线或要抽取的曲线。

☑978-7-111-46323-8-Chapter03-1413.jpg（点）：用来复制点对象。

☑978-7-111-46323-8-Chapter03-1414.jpg（基准）：用来复制基准对象。

☑978-7-111-46323-8-Chapter03-1415.jpg（面）：用于从实体或片体模型中抽取曲面特征，能生成三种类型的曲面。

☑978-7-111-46323-8-Chapter03-1416.jpg（面区域）：抽取区域曲面时，是通过定义种子曲面和边界曲面来创建片体，创建的片体是从种子面开始向四周延伸到边界面的所有曲面构成的片体（其中包括种子曲面，但不包括边界曲面）。

☑978-7-111-46323-8-Chapter03-1417.jpg（体）：该选项用于生成与整个所选特征相关联的实体。

☑978-7-111-46323-8-Chapter03-1418.jpg（镜像体）：用来对选定的对象进行镜像操作。

●978-7-111-46323-8-Chapter03-1419.jpg下拉列表：用于选择生成曲面的类型。

☑978-7-111-46323-8-Chapter03-1420.jpg：该选项用于从模型中选取单独面进行抽取（可以是多个单独面）。

☑978-7-111-46323-8-Chapter03-1421.jpg：该选项定义一个面，从而选中与它相连的面进行抽取。

☑978-7-111-46323-8-Chapter03-1422.jpg：该选项定义抽取对象未选取体的表面。

●978-7-111-46323-8-Chapter03-1423.jpg：该复选框用于表示是否删除选择曲面中的破孔（即未连接面）。

●978-7-111-46323-8-Chapter03-1424.jpg：该复选框用于改变特征编辑过程中，是否影响在此之前发生的特征抽取。

●978-7-111-46323-8-Chapter03-1425.jpg：该复选框用于在生成抽取特征的时候，是否隐藏原来的实体。

●978-7-111-46323-8-Chapter03-1426.jpg：该复选框用于表示是否删除选择曲面中的破孔（即未连接面）。(www.chuimin.cn)

●978-7-111-46323-8-Chapter03-1427.jpg复选框：选中该复选框，则父特征显示该抽取特征，子特征也显示，父特征隐藏该抽取特征，子特征也隐藏。

●978-7-111-46323-8-Chapter03-1428.jpg下拉列表：用于选择生成曲面的类型。

☑978-7-111-46323-8-Chapter03-1429.jpg：该选项用于从模型中抽取的曲面特征保留原来的曲面类型。

☑978-7-111-46323-8-Chapter03-1430.jpg：该选项用于将模型的选中面抽取为三次多项式自由曲面类型。

☑978-7-111-46323-8-Chapter03-1431.jpg：该选项用于将模型的选中面抽取为一般的自由曲面类型。

2.抽取面区域特征

抽取面区域特征用于创建一个片体，该片体是一组和“种子面”相关的且被边界面限制的面。

用户根据系统提示选取种子面和边界面后，系统会自动选取从种子面开始向四周延伸直到边界面的所有曲面（包括种子面，但不包括边界面）。

抽取面区域特征的具体操作在后面的“曲面的复制”中有详细的介绍，在此就不再赘述。

3.抽取体特征

抽取几何体可以创建整个体的关联副本，并将各种特征添加到抽取体特征上，而不在原先的体上出现。当更改原先的体时，还可以决定“抽取几何体”特征是否更新。

Step1.打开文件D：\ug90\work\ch03.21\extracted02.prt。

Step2.选择下拉菜单978-7-111-46323-8-Chapter03-1432.jpg978-7-111-46323-8-Chapter03-1433.jpg978-7-111-46323-8-Chapter03-1434.jpg978-7-111-46323-8-Chapter03-1435.jpg978-7-111-46323-8-Chapter03-1436.jpg命令，系统弹出“抽取几何体”对话框。

Step3.定义抽取对象。在978-7-111-46323-8-Chapter03-1437.jpg下拉列表中选取978-7-111-46323-8-Chapter03-1438.jpg选项，选取图3.21.4所示的体特征。

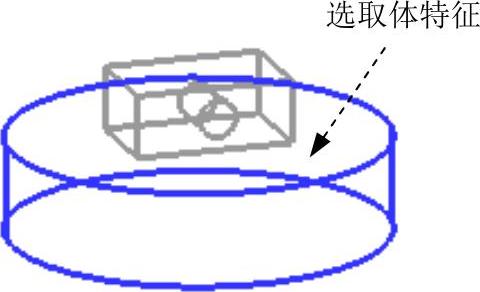

图3.21.4 选取特征体

Step4.隐藏源特征。选中978-7-111-46323-8-Chapter03-1440.jpg复选框，单击978-7-111-46323-8-Chapter03-1441.jpg按钮，完成对体特征的抽取。结果如图3.21.1b所示（建模窗口中所显示特征是原来特征的关联副本）。

注意：所抽取的体特征与原特征相互关联，类似于复制功能。

4.复合曲线特征

复合曲线用来复制实体上的边线和要抽取的曲线。

图3.21.5所示的抽取曲线的操作过程如下（图3.21.5b中的实体模型已隐藏）：

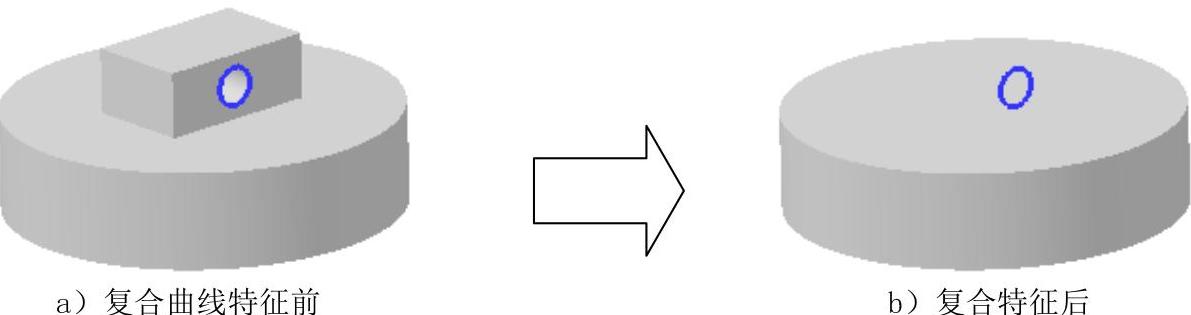

图3.21.5 复合曲线特征

Step1.打开文件D：\ug90\work\ch03.21\rectangular.prt。

Step2.选择下拉菜单978-7-111-46323-8-Chapter03-1443.jpg978-7-111-46323-8-Chapter03-1444.jpg978-7-111-46323-8-Chapter03-1445.jpg978-7-111-46323-8-Chapter03-1446.jpg978-7-111-46323-8-Chapter03-1447.jpg命令，系统弹出“抽取几何体”对话框。

Step3.定义抽取类型。在978-7-111-46323-8-Chapter03-1448.jpg下拉列表中选取978-7-111-46323-8-Chapter03-1449.jpg选项，选取图3.21.6所示的曲线对象。

Step4.单击978-7-111-46323-8-Chapter03-1450.jpg按钮，完成复合曲线特征的创建。

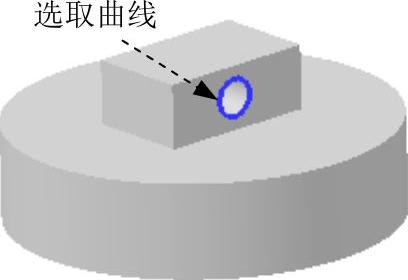

图3.21.6 选取曲线特征
