如何使用UGNX9.0超级学习手册中的缩放体命令
【摘要】：使用“缩放体”命令可以在“工作坐标系”中按比例缩放实体和片体。比例类型有均匀、轴对称和通用比例。下面以图3.20.1所示的模型，说明使用“缩放体”命令的一般操作过程。图3.20.1 比例操作Step1.打开文件D：\ug90\work\ch03.20\scale.prt。图3.20.2 “缩放体”对话框图3.20.2所示“缩放体”对话框中有关选项的说明如下：●区域：比例类型有四个基本选择步骤，但对每一种比例“类型”方法而言，不是所有的步骤都可用。Step4.定义“缩放体”对象。图3.20.3 选择体图3.20.4 选择参考点
使用“缩放体”命令可以在“工作坐标系”（WCS）中按比例缩放实体和片体。可以使用均匀比例，也可以在XC、YC和ZC方向上独立地调整比例。比例类型有均匀、轴对称和通用比例。下面以图3.20.1所示的模型，说明使用“缩放体”命令的一般操作过程。

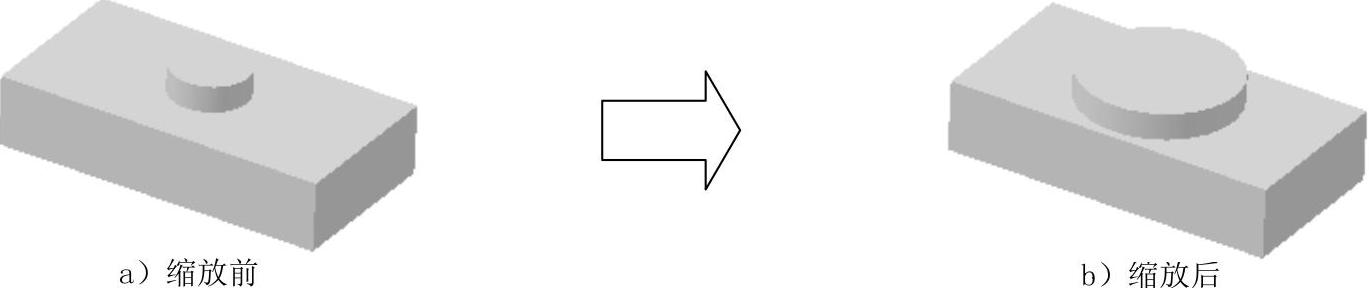

图3.20.1 比例操作
Step1.打开文件D：\ug90\work\ch03.20\scale.prt。
Step2.选择下拉菜单
命令，系统弹出图3.20.2所示的“缩放体”对话框。

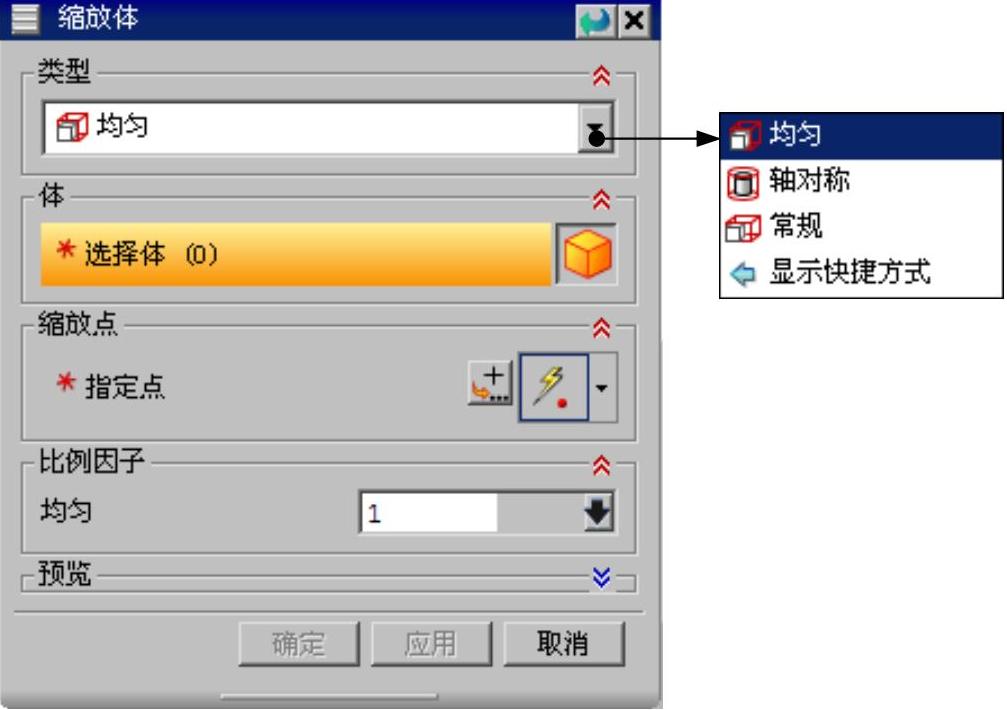

图3.20.2 “缩放体”对话框
图3.20.2所示“缩放体”对话框中有关选项的说明如下：
●
区域：比例类型有四个基本选择步骤，但对每一种比例“类型”方法而言，不是所有的步骤都可用。
☑
：在所有方向上均匀地按比例缩放。
☑
：以指定的比例因子（或乘数）沿指定的轴对称缩放。(www.chuimin.cn)
☑
：在X、Y和Z三个方向上以不同的比例因子缩放。
●
（选择体）：允许用户为比例操作选择一个或多个实体或片体。所有的三个“类型”方法都要求此步骤。
Step3.选择类型。在
选项组中选择
选项（图3.20.2）。
Step4.定义“缩放体”对象。选择图3.20.3所示的圆柱体。
Step5.定义参考点。单击
按钮，然后选取图3.20.4所示的点。
Step6.输入参数。在
文本框中输入比例因子2，单击
按钮，完成均匀比例操作。

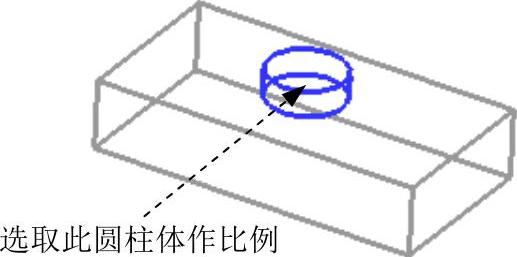

图3.20.3 选择体
图3.20.4 选择参考点
