用户可以使用“键槽”命令创建一个直槽穿过实体或通到实体内部，而且在当前目标实体上自动执行布尔运算。可以创建五种类型的键槽：矩形键槽、球形键槽、U形键槽、T形键槽和燕尾形键槽（图3.19.1）。下面分别详细介绍五种键槽。
图3.19.1 键槽的几种类型
1.矩形键槽
下面以图3.19.2所示的模型为例，说明创建矩形键槽的一般操作过程。
图3.19.2 创建矩形键槽
Step1.打开文件D：\ug90\work\ch03.19\slot.prt。
Step2.选择下拉菜单
命令（或在“成形特征”工具栏中单击
按钮），系统弹出图3.19.3所示的“键槽”对话框。
Step3.选择键槽类型。在“键槽”对话框中选中
单选项，单击
按钮。
Step4.定义放置面和水平参考。选取图3.19.2a所示的放置面和水平参考，系统弹出图3.19.4所示的“矩形键槽”对话框。
说明：水平参考方向即为矩形键槽的长度方向。
图3.19.3 “键槽”对话框
图3.19.4 “矩形键槽”对话框
图3.19.4所示的“矩形键槽”对话框中各项的说明如下：
●
文本框：用于设置矩形键槽的长度。按照平行于水平参考的方向测量。长度值必须是正的。
●
文本框：用于设置矩形键槽的宽度，即形成键槽的刀具宽度。
●
文本框：用于设置矩形键槽的深度。按照与槽的轴相反的方向测量，是从原点到槽底面的距离。深度值必须是正的。
Step5.定义键槽参数。在“矩形键槽”对话框中输入图3.19.4所示的数值，单击
按钮，系统弹出“定位”对话框。
Step6.确定放置位置。单击“定位”对话框中的
按钮，选取图3.19.2a所示的边线1，选取图形区中与边线1平行的虚线，在弹出“创建表达式”对话框的文本框中输入数值40，单击
按钮，系统重新弹出“定位”对话框；单击
按钮，选取图3.19.2a所示的边线2，选取图形区中与边线2平行的虚线，在弹出“创建表达式”对话框的文本框中输入数值40，单击
按钮，系统重新弹出“定位”对话框；单击
按钮，完成键槽的创建。
2.球形键槽
在“键槽”对话框中选中
单选项；在选择放置面和指定水平参考后，系统弹出图3.19.5所示的“球形键槽”对话框；输入图3.19.5所示的参数；确定定位尺寸。创建的球形键槽如图3.19.6所示。
说明：水平参考方向即为球形键槽的长度方向。
(www.chuimin.cn)

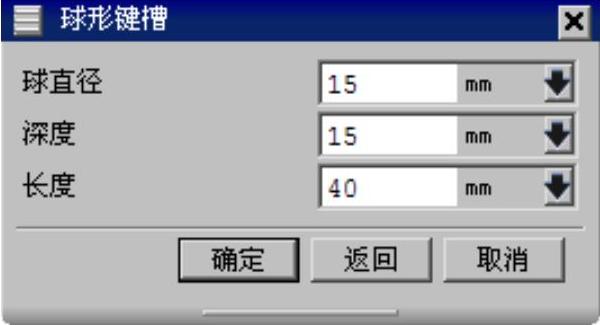

图3.19.5 “球形键槽”对话框
图3.19.6 创建球形键槽
3.U形键槽
在“键槽”对话框中选中
单选项；在选择放置面和指定水平参考后，系统弹出图3.19.7所示的“U形键槽”对话框；输入图3.19.7所示的参数；确定定位尺寸。创建的U形槽如图3.19.8所示。
说明：水平参考方向即U形槽的长度方向。
图3.19.7 “U形键槽”对话框
图3.19.8 创建U形槽
4.T形键槽
在“键槽”对话框中选中
单选项；在选择放置面和指定水平参考后，系统弹出图3.19.9所示的“T型键槽”对话框；输入图3.19.9所示的参数；确定定位尺寸。创建的T形键槽如图3.19.10所示。
图3.19.9 “T型键槽”对话框
图3.19.10 创建T形键槽
说明：水平参考方向即为T形键槽的长度方向。
5.燕尾形键槽
在“键槽”对话框中选中
单选项；在选择放置平面和指定水平参考后，系统弹出图3.19.11所示的“燕尾槽”对话框；输入图3.19.11所示的参数；确定定位尺寸。创建的燕尾形键槽如图3.19.12所示。
说明：水平参考方向即为燕尾形键槽的长度方向。
图3.19.11 “燕尾槽”对话框
图3.19.12 创建燕尾形键槽
