UGNX9.0螺纹特征的添加流程及操作详解
【摘要】：详细螺纹是完全关联的，如果特征被修改，则螺纹也相应更新。下面以图3.14.1b所示的零件为例，说明在一个模型上添加螺纹特征的一般操作过程。在图3.14.2所示的“螺纹”对话框中选中单选项。Step3.定义螺纹的放置。系统弹出“螺纹”对话框，如图3.14.4所示，此时系统自动生成螺纹的方向矢量；选取图3.14.5所示的端面为螺纹的起始面，此时“螺纹”对话框如图3.14.6所示。Step5.单击“螺纹”对话框中的按钮，完成螺纹特征的创建。
在UG NX 9.0中，可以创建两种类型的螺纹。
●符号螺纹：以虚线圆的形式显示在要攻螺纹的一个或几个面上。符号螺纹可使用外部螺纹表文件（可以根据特殊螺纹要求来定制这些文件），以确定其参数。
●详细螺纹：比符号螺纹看起来更真实，但由于其几何形状的复杂性，创建和更新都需要较长的时间。详细螺纹是完全关联的，如果特征被修改，则螺纹也相应更新。可以选择生成部分关联的符号螺纹，或指定固定的长度。部分关联是指如果螺纹被修改，则特征也将更新（但反过来则不行）。
在产品设计时，当需要制作产品的工程图时，应选择符号螺纹；如果不需要制作产品的工程图，而是需要反映产品的真实结构（如产品的广告图、效果图），则选择详细螺纹。
说明：详细螺纹每次只能创建一个，而符号螺纹可以创建多组，而且创建时需要的时间较少。
下面以图3.14.1b所示的零件为例，说明在一个模型上添加螺纹特征（详细螺纹）的一般操作过程。

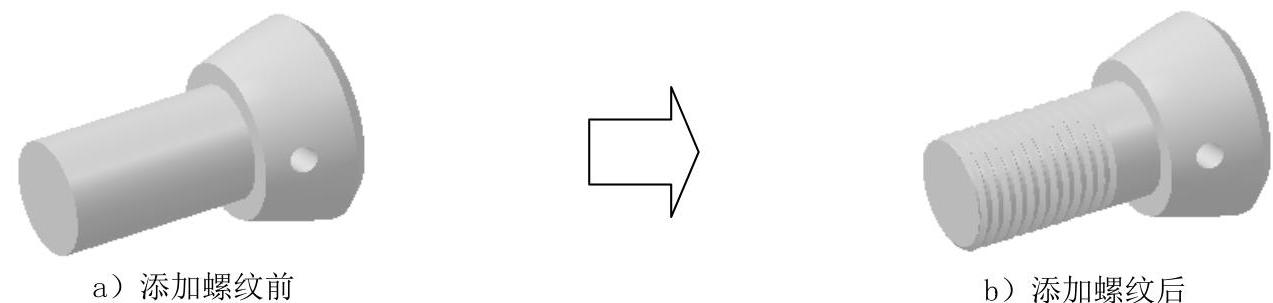

图3.14.1 添加螺纹特征
Stage1.打开一个已有的零件模型
打开文件D：\ug90\work\ch03.14\thread.prt。
Stage2.添加螺纹特征（详细螺纹）
Step1.选择下拉菜单
命令，系统弹出“螺纹”对话框。
Step2.选取螺纹的类型。在图3.14.2所示的“螺纹”对话框中选中
单选项。
Step3.定义螺纹的放置。
（1）定义螺纹的放置面。选取图3.14.3所示的柱面为放置面。(www.chuimin.cn)
（2）定义螺纹的起始面。系统弹出“螺纹”对话框，如图3.14.4所示，此时系统自动生成螺纹的方向矢量；选取图3.14.5所示的端面为螺纹的起始面，此时“螺纹”对话框如图3.14.6所示。

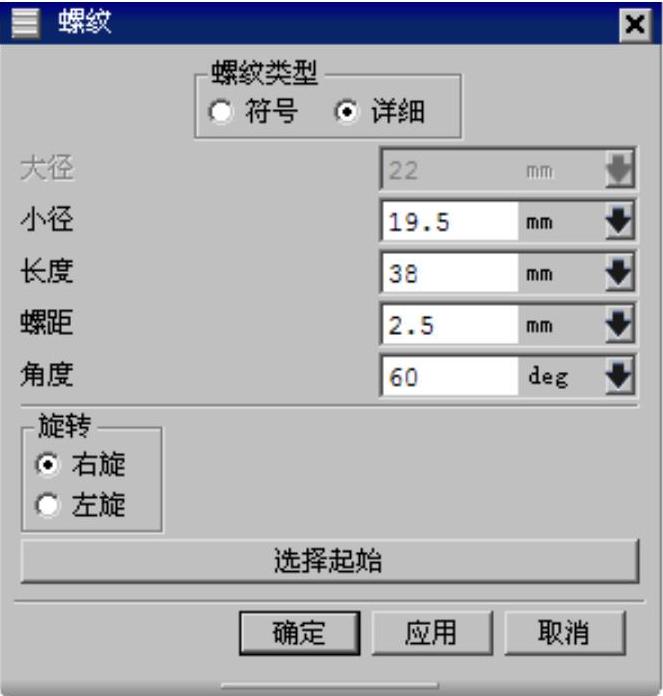

图3.14.2 “螺纹”对话框（一）
Step4.单击“螺纹”对话框（图3.14.6）中的
按钮，然后在“螺纹”对话框中设置图3.14.2所示的参数。
Step5.单击“螺纹”对话框中的
按钮，完成螺纹特征的创建。

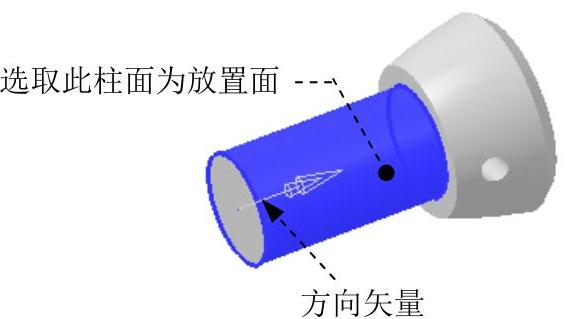

图3.14.3 选取放置面
图3.14.4 “螺纹”对话框（二）

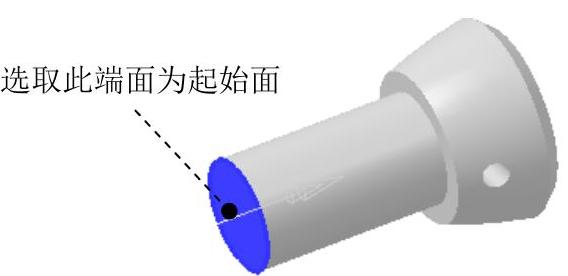

图3.14.5 选取起始面
图3.14.6 “螺纹”对话框（三）
