UGNX9.0超级学习手册：在模型上添加孔特征的操作过程

2023-11-20 理论教育版权反馈

【摘要】：下面以图3.13.1所示的零件为例，说明在一个模型上添加孔特征（简单孔）的一般操作过程。图3.13.1 创建孔特征Stage1.打开一个已有的零件模型打开文件D：\ug90\work\ch03.13\hole.prt。首先确认“选择条”工具栏中的按钮被按下，选取图3.13.3所示的端面为放置面，此时系统以当前默认值自动生成孔的轮廓。图3.13.2所示的“孔”对话框中部分选项的功能说明如下：●下拉列表：：创建指定尺寸的简单孔、沉头孔、埋头孔或锥孔特征等，常规孔可以是盲孔、通孔或指定深度条件的孔。

在UG NX 9.0中，可以创建以下三种类型的孔特征（Hole）。

●简单孔：具有圆截面的切口，它始于放置曲面并延伸到指定的终止曲面或用户定义的深度。创建时要指定“直径”、“深度”和“尖端尖角”。

●埋头孔：该选项允许用户创建指定“孔直径”、“孔深度”、“尖角”、“埋头直径”和“埋头深度”的埋头孔。

●沉头孔：该选项允许用户创建指定“孔直径”、“孔深度”、“尖角”、“沉头直径”和“沉头深度”的沉头孔。

下面以图3.13.1所示的零件为例，说明在一个模型上添加孔特征（简单孔）的一般操作过程。

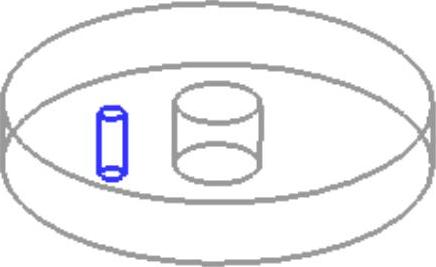

图3.13.1 创建孔特征

Stage1.打开一个已有的零件模型

打开文件D：\ug90\work\ch03.13\hole.prt。

Stage2.添加孔特征（简单孔）

Step1.选择下拉菜单命令（或在“成形特征”工具栏中单击按钮），系统弹出“孔”对话框，如图3.13.2所示。

Step2.选取孔的类型。在“孔”对话框的下拉列表中选择选项。

Step3.定义孔的放置面。首先确认“选择条”工具栏中的按钮被按下，选取图3.13.3所示的端面为放置面，此时系统以当前默认值自动生成孔的轮廓。

Step4.输入参数。在“孔”对话框的文本框中输入数值3，在下拉列表中选择选项。

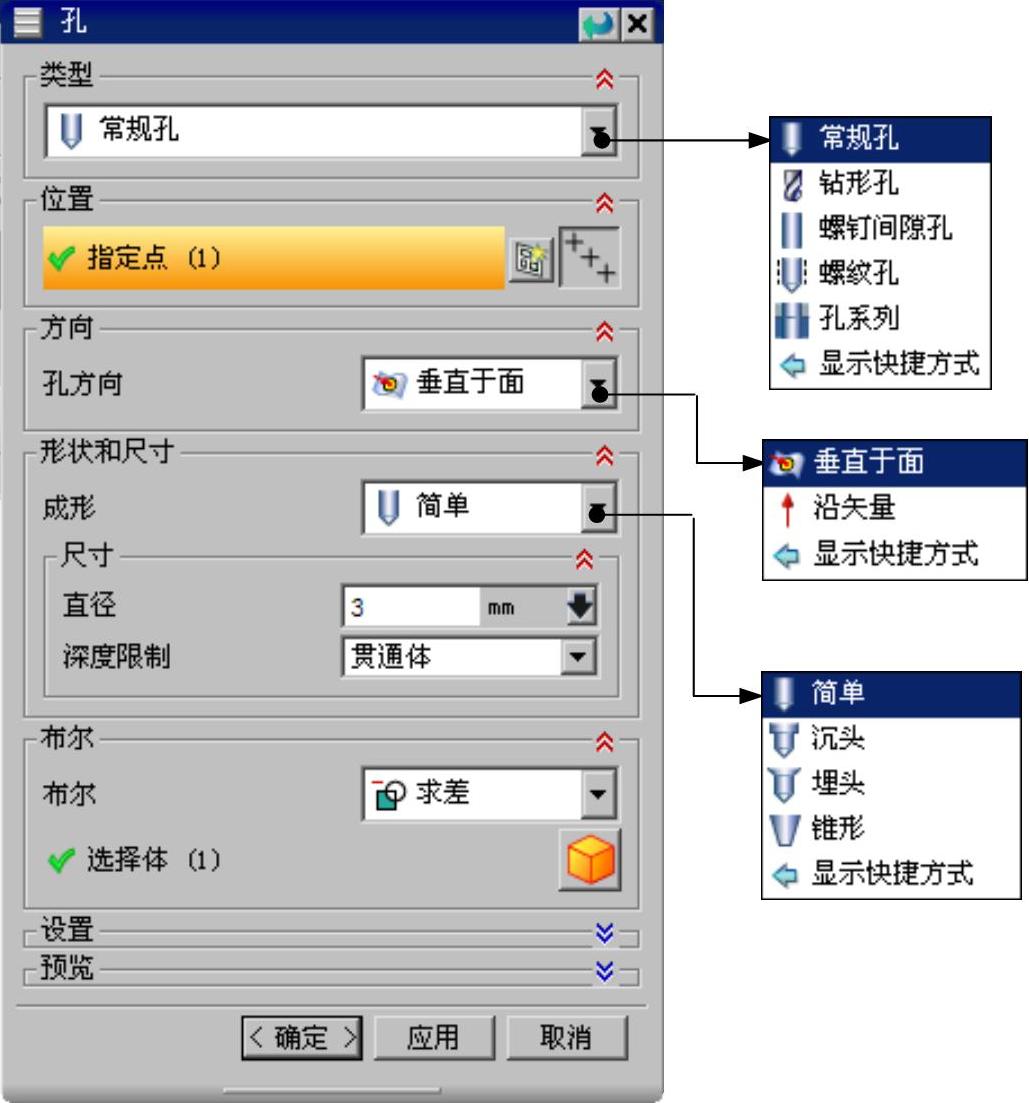

图3.13.2 “孔”对话框

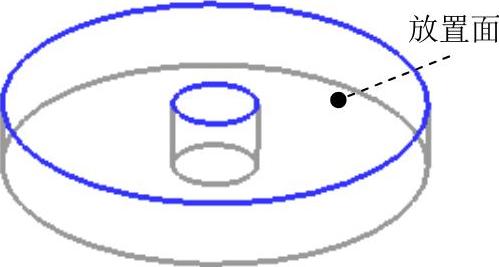

图3.13.3 选取放置面

Step5.完成孔的创建。对话框中的其余设置保持系统默认，单击按钮，完成孔特征的创建。

图3.13.2所示的“孔”对话框中部分选项的功能说明如下：

●下拉列表：

☑：创建指定尺寸的简单孔、沉头孔、埋头孔或锥孔特征等，常规孔可以是盲孔、通孔或指定深度条件的孔。

☑：根据ANSI或ISO标准创建简单钻形孔特征。

☑：创建简单、沉头或埋头通孔，它们是为具体应用而设计的，如螺钉间隙孔。(www.chuimin.cn)

☑：创建螺纹孔，其尺寸标注由标准、螺纹尺寸和径向进给等参数控制。

☑：创建起始、中间和结束孔尺寸一致的多形状、多目标体的对齐孔。

●下拉列表：

☑按钮：单击此按钮，打开“创建草图”对话框，并通过指定放置面和方位来创建中心点。

☑按钮：可使用现有的点来指定孔的中心。可以是“选择条”工具栏中提供的选择意图下的现有点或点特征。

●下拉列表：此下拉列表用于指定将创建的孔的方向，有和两个选项。

☑选项：沿着与公差范围内每个指定点最近的面法向的反向定义孔的方向。

☑选项：沿指定的矢量定义孔方向。

●下拉列表：此下拉列表用于指定孔特征的形状，有、、和四个选项。

☑选项：创建具有指定直径、深度和尖端顶锥角的简单孔。

☑选项：创建具有指定直径、深度、顶锥角、沉头孔径和沉头孔深度的沉头孔。

☑选项：创建具有指定直径、深度、顶锥角、埋头孔径和埋头孔角度的埋头孔。

☑选项：创建具有指定斜度和直径的孔，此项只有在下拉列表中选择选项时可用。

●文本框：此文本框用于控制孔直径的大小，可直接输入数值。

●下拉列表：此下拉列表用于控制孔深度类型，包括、、和四个选项。

☑选项：给定孔的具体深度值。

☑选项：创建一个深度为直至选定对象的孔。

☑选项：对孔进行扩展，直至孔到达下一个面。

☑选项：创建一个通孔，贯通所有特征。

●下拉列表：此下拉列表用于指定创建孔特征的布尔操作，包括和两个选项。

☑选项：创建孔特征的实体表示，而不是将其从工作部件中减去。

☑选项：从工作部件或其组件的目标体减去工具体。
