使用“抽壳”命令可以利用指定的壁厚值来抽空一实体,或绕实体建立一壳体。可以指定不同表面的厚度,也可以移除单个面。图3.12.1所示为长方体底面抽壳和体抽壳后的模型。
图3.12.1 抽壳特征
1.面抽壳操作
下面以图3.12.2所示的模型为例,来说明面抽壳的一般操作过程。
Step1.打开文件D:\ug90\work\ch03.12\shell_01.prt。
Step2.选择下拉菜单命令,系统弹出图3.12.3所示的“抽壳”对话框。
图3.12.2 创建面抽壳

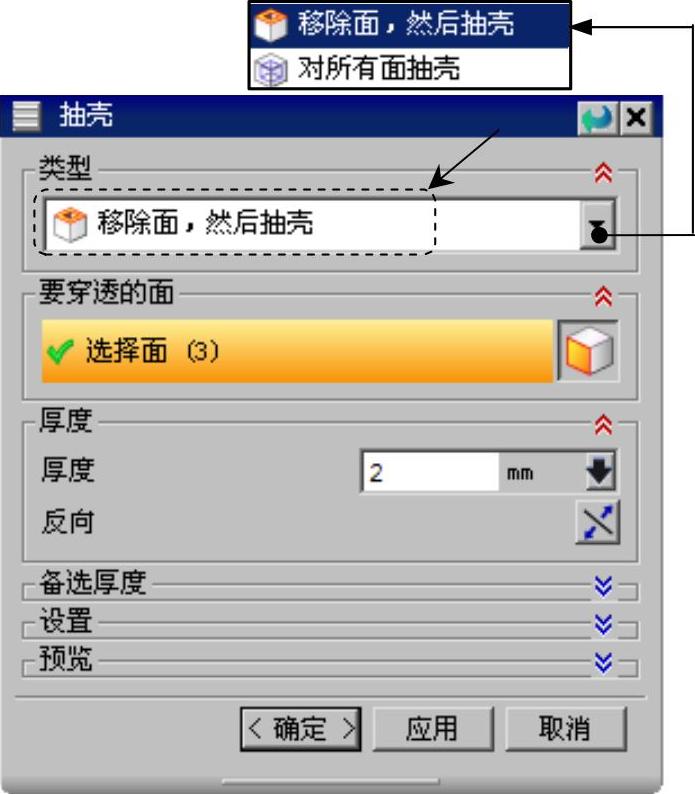

图3.12.3 “抽壳”对话框
Step3.在对话框的下拉列表中选取选项(图3.12.3)。
Step4.选取要抽壳的表面,如图3.12.4所示。
Step5.输入参数。在“抽壳”对话框的文本框中输入数值2,或者可以拖动抽壳手柄至需要的数值,如图3.12.5所示。
Step6.单击按钮,完成抽壳操作。
图3.12.3所示“抽壳”对话框中有关选项的说明如下:
●选项:指对几何实体中指定的面进行抽壳,且不保留抽壳面。
●选项:指对几何实体的所有面进行抽壳,且保留抽壳面。(www.chuimin.cn)

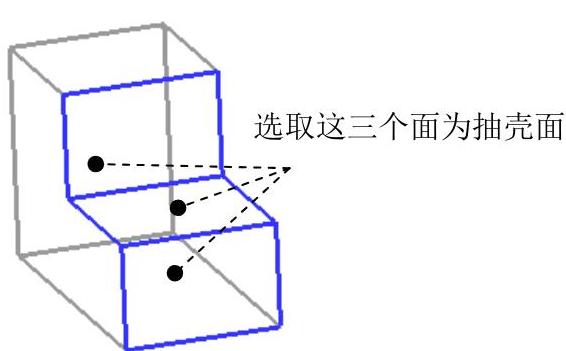

图3.12.4 选取抽壳表面

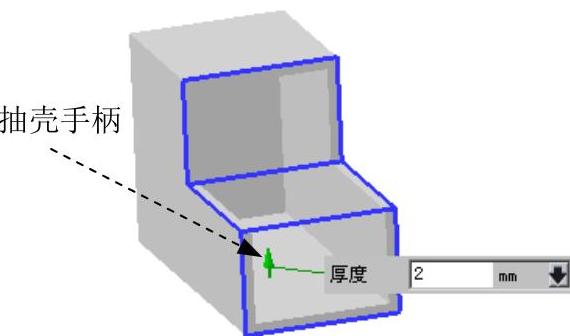

图3.12.5 定义抽壳厚度
2.体抽壳操作
下面以图3.12.6所示的模型为例,说明体抽壳的一般操作过程。
Step1.打开文件D:\ug90\work\ch03.12\shell02.prt。
Step2.选择下拉菜单命令,系统弹出“抽壳”对话框。

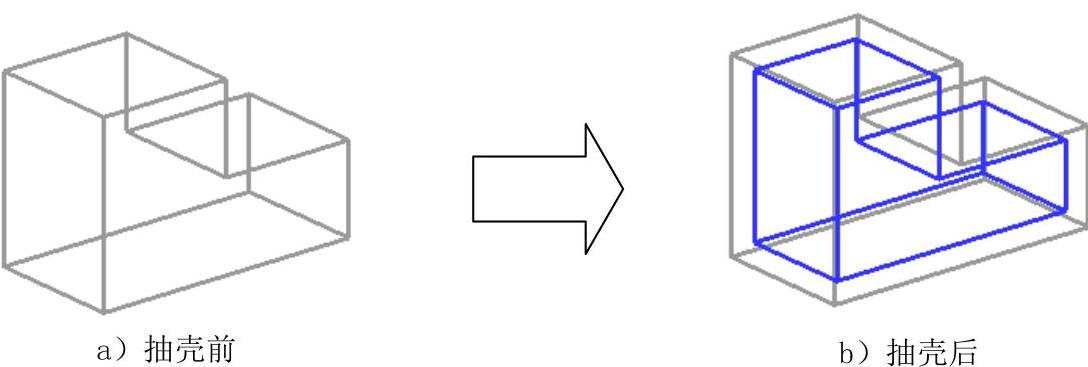

图3.12.6 创建体抽壳
Step3.在对话框的下拉列表中选取选项。
Step4.定义抽壳对象。选择长方体为要抽壳的体。
Step5.输入参数。在文本框中输入厚度值2(或者可以拖动抽壳手柄至需要的数值),如图3.12.7所示。
Step6.单击按钮,完成抽壳操作。

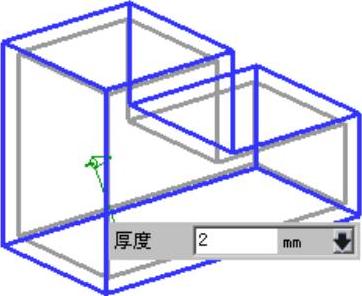

图3.12.7 定义抽壳厚度
