如图3.11.1所示,使用“边倒圆”(倒圆角)命令可以使多个面共享的边缘变光滑。它既可以创建圆角的边倒圆(对凸边缘则去除材料),也可以创建倒圆角的边倒圆(对凹边缘则添加材料)。
1.创建等半径边倒圆
下面以图3.11.1所示的模型为例,来说明创建等半径边倒圆的一般操作过程。

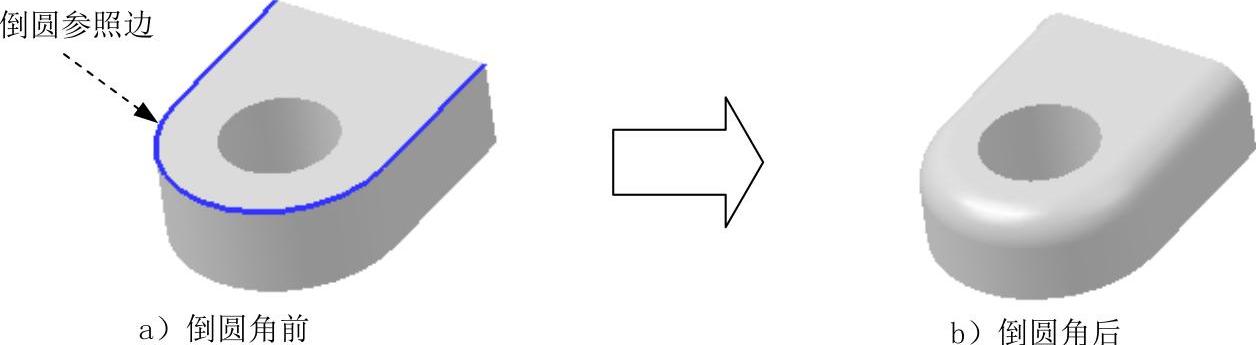

图3.11.1 “边倒圆”模型
Step1.打开文件D:\ug90\work\ch03.11\round_01.prt。
Step2.选择下拉菜单命令,系统弹出图3.11.2所示的“边倒圆”对话框。
Step3.定义圆角形状。在对话框的下拉列表中选择选项。
Step4.选取要倒圆的边。单击区域中的按钮,选取要倒圆的边,输入倒圆参数,输入圆角半径值3。
Step5.单击按钮,完成倒圆特征的创建。
图3.11.2所示“边倒圆”对话框中有关按钮的说明如下:
●(边):该按钮用于创建一个恒定半径的圆角,恒定半径的圆角是最简单的、也是最容易生成的圆角。
●下拉列表:用于定义倒圆角的形状,包括以下两个形状:
☑:选择此选项,倒圆角的截面形状为圆形。
☑:选择此选项,倒圆角的截面形状为二次曲线。
●:通过定义边缘上的点,然后输入各点位置的圆角半径值,沿边缘的长度改变倒圆半径。在改变圆角半径时,必须至少已指定了一个半径恒定的边缘,才能使用该选项对它添加可变半径点。
●:添加回切点到一倒圆拐角,通过调整每一个回切点到顶点的距离,对拐角应用其他的变形。
●:通过添加突然停止点,可以在非边缘端点处停止倒圆,进行局部边缘段倒圆。
(www.chuimin.cn)
图3.11.2 “边倒圆”对话框
2.创建变半径边倒圆
下面以图3.11.3所示的模型为例,来说明创建变半径边倒圆的一般操作过程。
图3.11.3 变半径边倒圆
Step1.打开文件D:\ug90\work\ch03.11\round_02.prt。
Step2.选择下拉菜单命令,系统弹出“边倒圆”对话框。
Step3.定义倒圆对象。单击图3.11.3a所示的倒圆参照边。
Step4.选择边倒圆类型。在对话框的栏中单击“点对话框”按钮,如图3.11.4所示。
Step5.定义变半径点。单击参照边上任意一点,在动态文本框的文本框中输入数值0,如图3.11.5所示。
Step6.输入参数。在弹出的动态输入框中输入半径值3。
图3.11.4 选取倒圆参照边

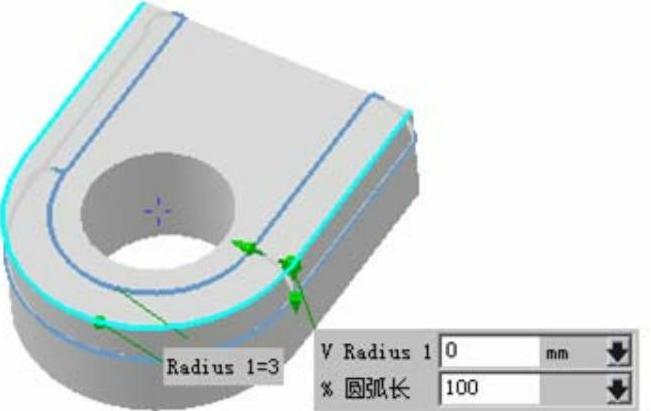

图3.11.5 创建第一个“圆弧长锚”
Step7.定义另一个变半径点。其圆角半径值为5,弧长百分比值100,详细步骤同Step4、Step5。
Step8.单击“边倒圆”对话框中的按钮,完成可变半径倒圆特征的创建。
