基准点用来为网格生成加载点、在绘图中连接基准目标和注释、创建坐标系及管道特征轨迹,也可以在基准点处放置轴、基准平面、孔和轴肩。
默认情况下,UG NX 9.0将一个基准点显示为加号“+”,其名称显示为point(n),其中n是基准点的编号。要选取一个基准点,可选择基准点自身或其名称。
1.通过给定坐标值创建点
无论用哪种方式创建点,得到的点都有其唯一的坐标值与之相对应。只是不同方式的操作步骤和简便程度不同。在可以通过其他方式方便快捷地创建点时就没有必要再通过给定点的坐标值来创建。仅推荐读者在确定点的坐标值时使用此方式。
本节将创建如下几个点:坐标值分别是(10.0,-10.0,0.0)、(0.0,8.0,8.0)和(12.0,12.0,12.0),操作步骤如下:
Step1.打开文件D:\ug90\work\ch03.09\point01.prt。
Step2.选择下拉菜单命令,系统弹出“点”对话框。
Step3.在“点”对话框的、
、
文本框中输入相应的坐标值,单击
按钮,完成三个点的创建,结果如图3.9.22所示。

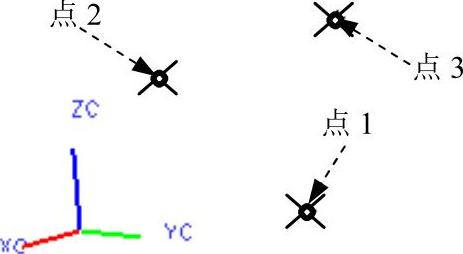

图3.9.22 利用坐标值创建点
2.在端点上创建点

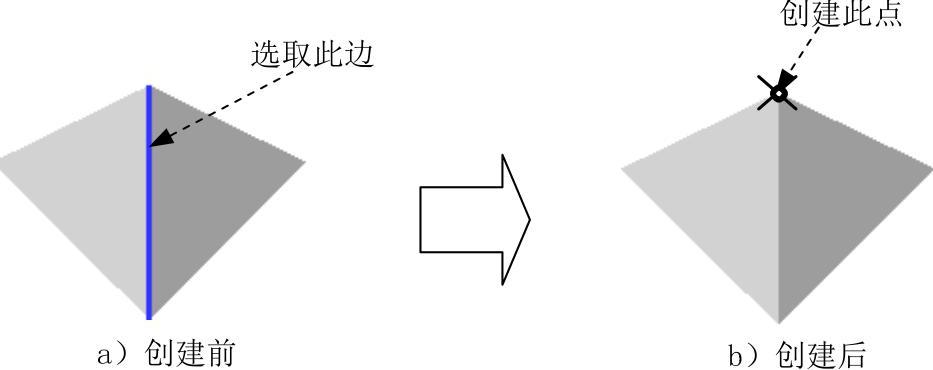

在端点上创建点是指在直线或曲线的末端可以创建点。下面以一个范例来说明在端点创建点的一般过程,如图3.9.23b所示。现要在模型的顶点处创建一个点,其操作步骤如下:
Step1.打开文件D:\ug90\work\ch03.09\point02.prt。
Step2.选择下拉菜单命令,系统弹出“点”对话框(在对话框
区域中系统的默认设置是
选项被选中,即所创建的点与所选对象参数相关)。
Step3.选择“端点”的方式创建点。在对话框区域的下拉列表中选择
选项,选取图3.9.23a所示的模型边线,单击
按钮,完成点的创建,如图3.9.23b所示。
说明:系统默认的线的端点是离鼠标点选位置最近的点,读者在选取边线时应注意点选位置,以免所创建的点不是读者所需的点。
图3.9.23 通过端点创建点
3.在曲线上创建点

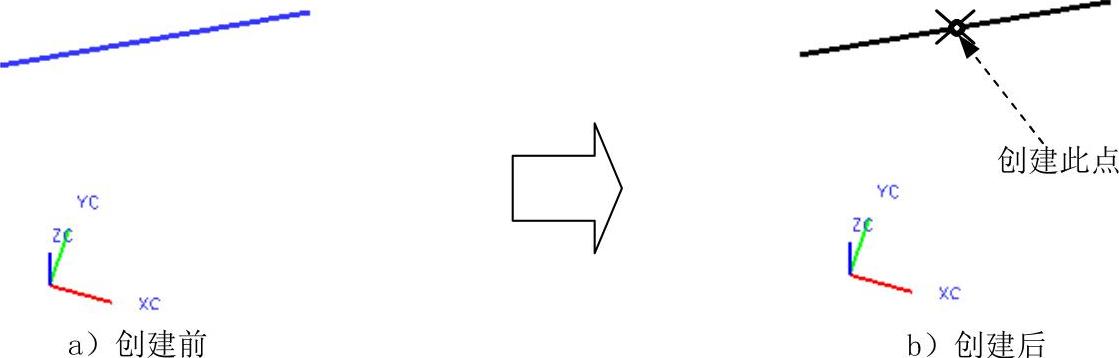

用位置的参数值在曲线或边上创建点,该位置参数值确定从一个顶点开始沿曲线的长度。下面通过图3.9.24所示的实例来说明“点在曲线/边上”创建点的一般过程。
图3.9.24 创建点
Step1.打开文件D:\ug90\work\ch03.09\point03.prt。
Step2.选择命令。选择下拉菜单命令,系统弹出图3.9.25所示的“点”对话框。
Step3.定义点的类型。在基准点对话框区域的下拉列表中选择
选项。
Step4.定义参考曲线。选取图3.9.26所示的直线为参考曲线。
Step5.定义点的位置。在对话框区域的
中选择
并在
中输入数值50。
Step6.单击按钮,完成点的创建。
说明:“点”对话框区域中的
复选框控制所创建的点与所选取的参考曲线是否参数关联。选中此选项则创建的点与参考直线参数相关,取消此选项的选取则创建的点与参考曲线不参数相关联。以下如不作具体说明,都为接受系统默认,即选中
选项。
图3.9.25 “点”对话框
图3.9.26 定义参考曲线

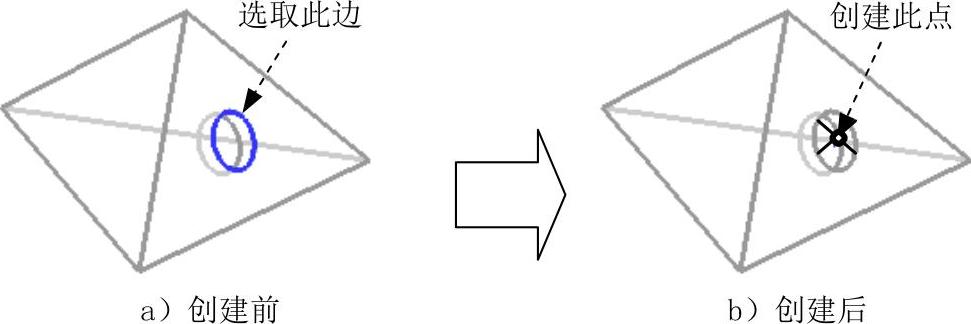

4.过中心点创建点
过中心点创建点是指在一条弧、一个圆或一个椭圆图元的中心处可以创建点。下面以一个范例来说明过中心点创建点的一般过程。如图3.9.27b所示,现需要在模型表面孔的圆心处创建一个点,操作步骤如下:
图3.9.27 过中心创建点
Step1.打开文件D:\ug90\work\ch03.09\point04.prt。
Step2.选择下拉菜单命令,系统弹出“点”对话框。
Step3.在对话框区域的下拉列表中选择
选项,选取图3.9.27a所示的模型边缘,单击
按钮,完成点的创建,如图3.9.27b所示。
5.通过选取象限点创建点
当用户需要借助圆弧、圆、椭圆弧和椭圆等图元的象限点时需要用到此命令。
下面通过一个实例说明其操作步骤。
Step1.打开文件D:\ug90\work\ch03.09\point05.prt。
Step2.选择下拉菜单命令,系统弹出“点”对话框。
Step3.在对话框区域的下拉列表中选择
选项,选取图3.9.28a所示的椭圆,结果如图3.9.28b所示,单击
按钮,完成点的创建。
图3.9.28 通过选取象限点创建点
说明:系统默认的象限点是离鼠标点选位置最近的象限点,读者点选时需要注意。

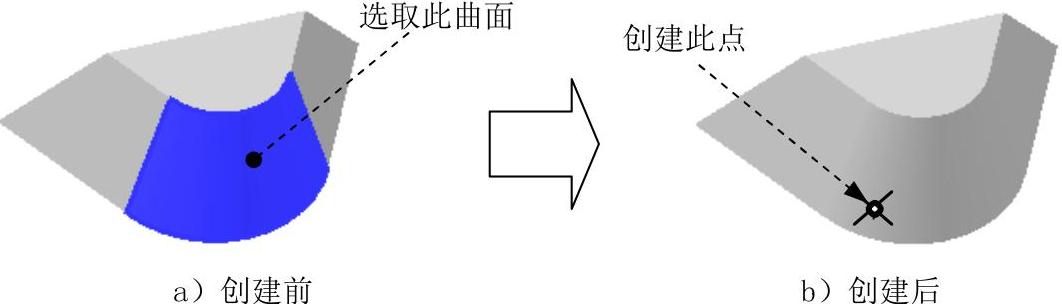

6.在曲面上创建基准点

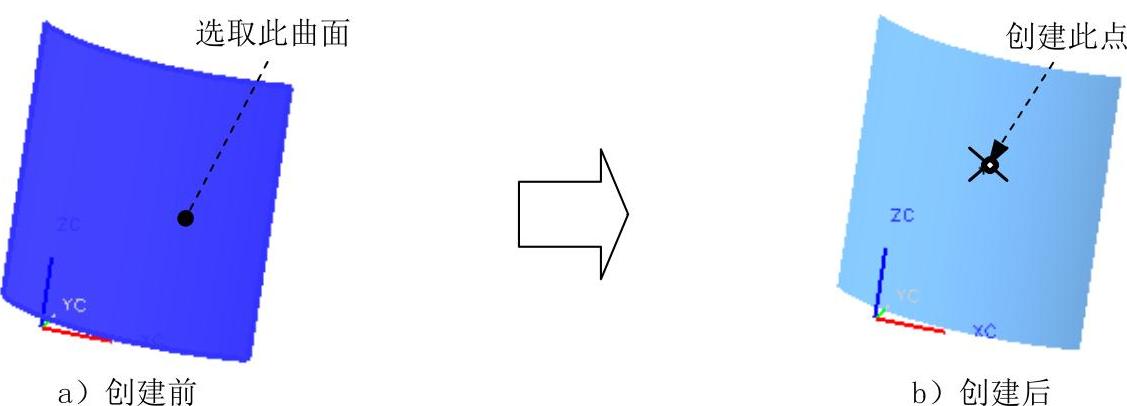

在现有的曲面上可以创建基准点。下面以图3.9.29所示的实例来说明在曲面上创建基准点的一般过程。
Step1.打开文件D:\ug90\work\ch03.09\point06.prt。
Step2.选择下拉菜单命令,系统弹出“点”对话框。
Step3.在基准点对话框的下拉列表中选取选项,选取图3.9.29a所示的模型表面,在
区域的
文本框中输入数值0.8,在
文本框中输入数值0.8,单击
按钮,完成点的创建,如图3.9.29b所示。
说明:在面上创建点时也可以通过给定点的绝对坐标来创建所需的点。
图3.9.29 在面上创建点
7.利用曲线与曲面相交创建点

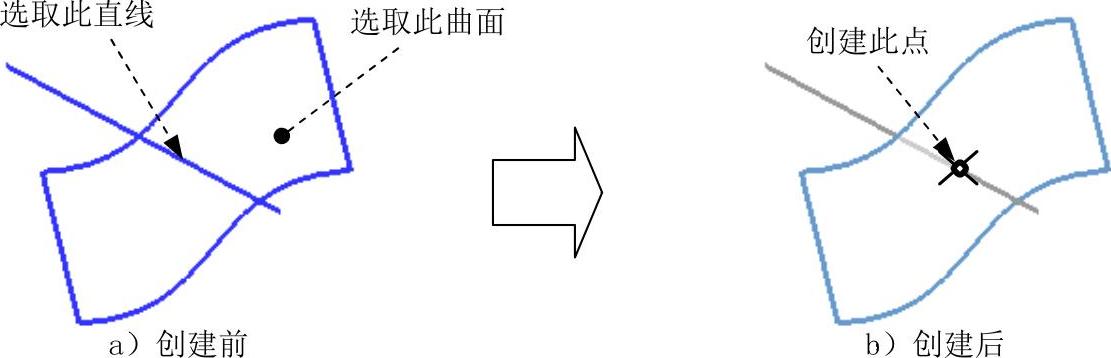

在一条曲线和一个曲面的交点处可以创建基准点。曲线可以是零件边、曲面特征边、基准曲线、轴或输入的基准曲线;曲面可以是零件曲面、曲面特征或基准平面。如图3.9.30所示,现需要在曲面与模型边线的相交处创建一个点,其操作步骤如下:(www.chuimin.cn)
Step1.打开文件D:\ug90\work\ch03.09\point07.prt。
Step2.选择下拉菜单命令,系统弹出“点”对话框。
Step3.在基准点对话框的下拉列表中选取选项,选取图3.9.30a所示的曲面和直线,单击
按钮,完成点的创建(图3.9.30b)。
图3.9.30 利用相交创建点
说明:
(1)本例中的相交面是一个独立的片体,同样也可以是基准平面和体的面等曲面特征。当然所选的相交对象同样可以是线性图元,如直线、曲线等。
(2)线性图元的相交不一定是实际相交,只要在空间存在相交点即可。
8.在草图中创建基准点
在草图环境下可以创建基准点。下面以一个范例来说明创建草图基准点的一般过程。现需要在模型的表面上创建一个草图基准点,操作步骤如下:
Step1.打开文件D:\ug90\work\ch03.09\point08.prt。
Step2.选择下拉菜单命令。
Step3.选取图3.9.31所示的模型表面为草图平面,接受系统默认的方向,单击“创建草图”对话框中的按钮,进入草图环境。
Step4.选择下拉菜单命令,系统弹出“点”对话框。
Step5.在对话框区域的下拉列表中选择
选项,在图3.9.31所示的三角形区域内创建一点,单击对话框中的
按钮。

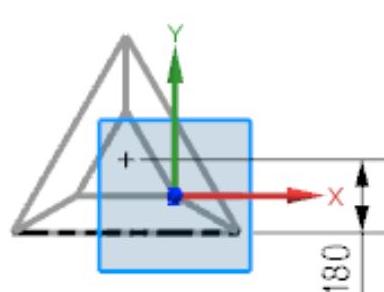

Step6.对点添加图3.9.32所示的尺寸约束。
图3.9.31 创建草图基准点
图3.9.32 草图约束
Step7.单击按钮,退出草图环境,完成点的创建(图3.9.31)。
9.创建点集
“创建点集”是指在现有的几何体上创建一系列的点,它可以是曲线上的点,也可以是曲面上的点。本小节将介绍一些常用的点集的创建方法。
Task1.曲线上的点

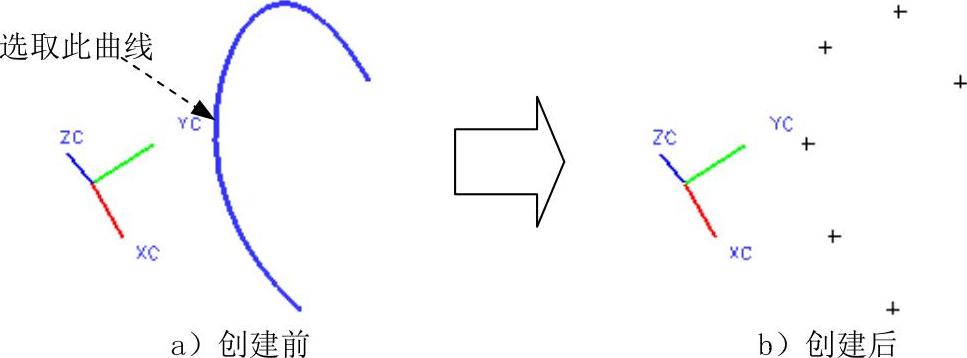

下面以图3.9.33所示的范例来说明创建点集的一般过程,操作步骤如下:
Step1.打开文件D:\ug90\work\ch03.09\point0901.prt。
Step2.选择命令。选择下拉菜单命令,系统弹出图3.9.34所示的“点集”对话框。
Step3.定义点集的类型。选择“点集”对话框区域中的
选项,在对话框
下的
的下拉列表中选择
选项。
Step4.在图形区中选取图3.9.33a所示的曲线。
Step5.设置参数。在文本框中输入数值6,其余选项接受系统默认的设置值,单击
按钮,完成点的创建,隐藏源曲线后的结果如图3.9.33b所示。
图3.9.33 创建点集

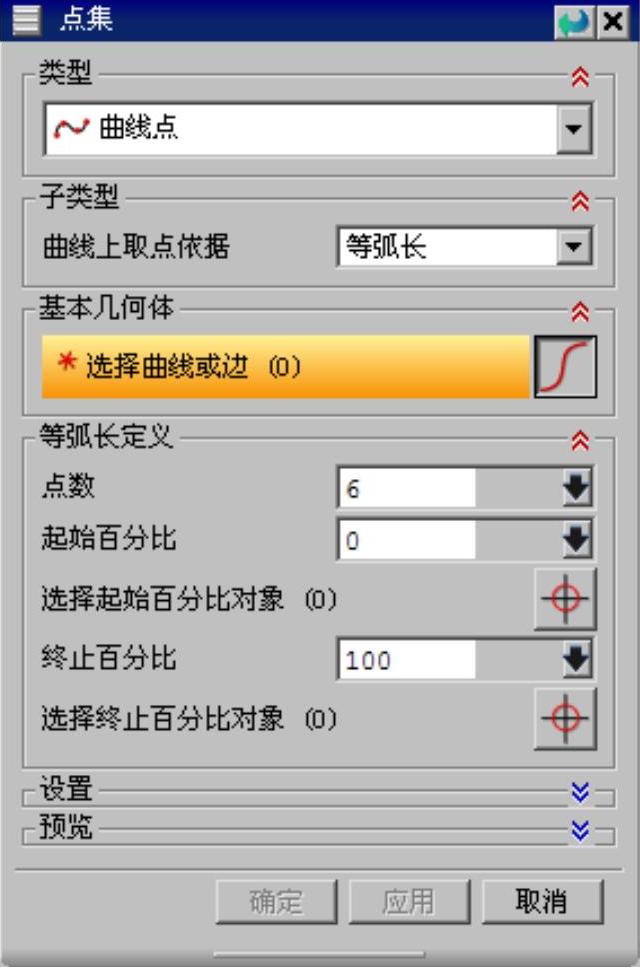

图3.9.34 “点集”对话框
Task2.曲线上的百分点
“曲线上的百分点”是指在曲线上某个百分比位置添加一个点。下面以图3.9.35所示的实例来说明用“曲线上的百分点”创建点集的一般过程。
图3.9.35 创建基准点
Step1.打开文件D:\ug90\work\ch03.09\point0902.prt。
Step2.选择下拉菜单命令,系统弹出“点集”对话框,选择“点集”对话框
区域中的
选项,在对话框
下的
的下拉列表中选择
选项。
Step3.选取图3.9.35a所示的曲线,在文本框中输入数值60.0,单击
按钮,完成点的创建,隐藏源曲线后的结果如图3.9.35b所示。

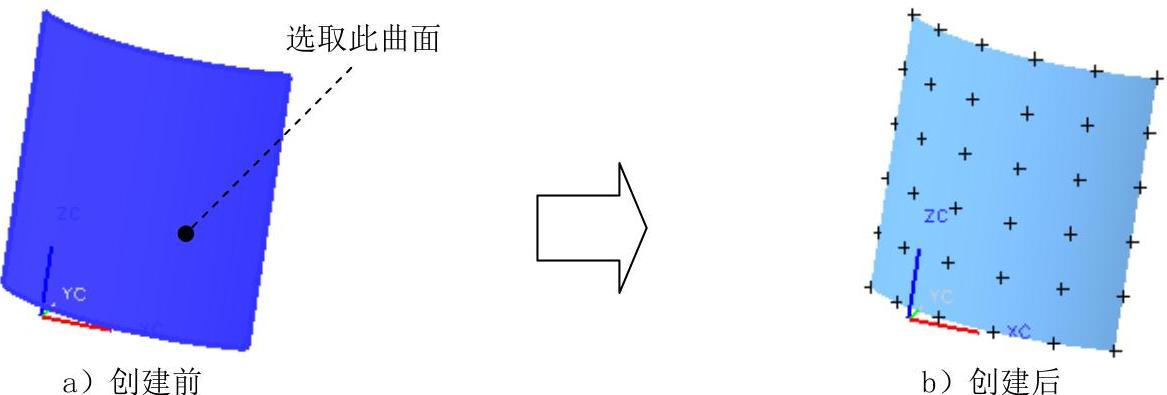

Task3.面上的点
面上的点是指在现有的面上创建点集。下面以一个范例来说明用“面上的点”创建点集的一般过程,如图3.9.36所示,其操作步骤如下:
图3.9.36 创建基准点
Step1.打开文件D:\ug90\work\ch03.09\point0903.prt。
Step2.选择下拉菜单命令,系统弹出“点集”对话框,选择“点集”对话框
区域中的
选项。
Step3.选取图3.9.36a所示的曲面,在文本框中输入数值6.0,在
文本框中输入数值6.0,其余选项保持系统默认的设置。
Step4.在“面上的点”对话框中单击按钮,完成点的创建,如图3.9.36b所示。
Task4.曲面上的百分点
“曲面上的百分点”是指在现有面上的U向和V向指定位置创建的点。下面以一个实例来说明用曲面上的百分点创建点集的一般过程,操作步骤如下:
Step1.打开文件D:\ug90\work\ch03.09\point0904.prt。
Step2.选择下拉菜单命令,系统弹出“点集”对话框。选择“点集”对话框
区域中的
选项,在对话框
下的
下拉列表中选择
选项。
Step3.选取图3.9.37a所示的曲面,在文本框中输入数值60.0,在
文本框中输入数值60.0。
Step4.单击按钮,完成点的创建(图3.9.37b)。
图3.9.37 创建基准点
