基准平面也称基准面，是用户在创建特征时的一个参考面，同时也是一个载体。如果在创建一般特征时，模型上没有合适的平面，用户可以创建基准平面作为特征截面的草图平面或参照平面；也可以根据一个基准平面进行标注，此时它就好像是一条边。并且基准平面的大小是可以调整的，以使其看起来更适合零件、特征、曲面、边、轴或半径。UGNX9.0中有两种类型的基准平面：相对的和固定的。

相对基准平面：相对基准平面是根据模型中的其他对象而创建的。可使用曲线、面、边缘、点及其他基准作为基准平面的参考对象，可创建跨过多个体的相对基准平面。

固定基准平面：固定基准平面不参考，也不受其他几何对象的约束，在用户定义特征中使用除外。可使用任意相对基准平面方法创建固定基准平面，方法是：取消选择“基准平面”对话框中的复选框；还可根据WCS和绝对坐标系并通过改变方程式中的系数，使用一些特殊方法创建固定基准平面。

要选择一个基准平面，可以在模型树中单击其名称，也可在图形区中选择它的一条边界。

1.基准平面的创建方法：成一角度

下面以图3.9.1所示的实例来说明创建基准平面的一般过程。

图3.9.1 创建基准平面

Step1.打开文件D：\ug90\work\ch03.09\datumplane01.prt。

Step2.选择下拉菜单命令，系统弹出图3.9.2所示的“基准平面”对话框（可创建各种形式的基准平面）。

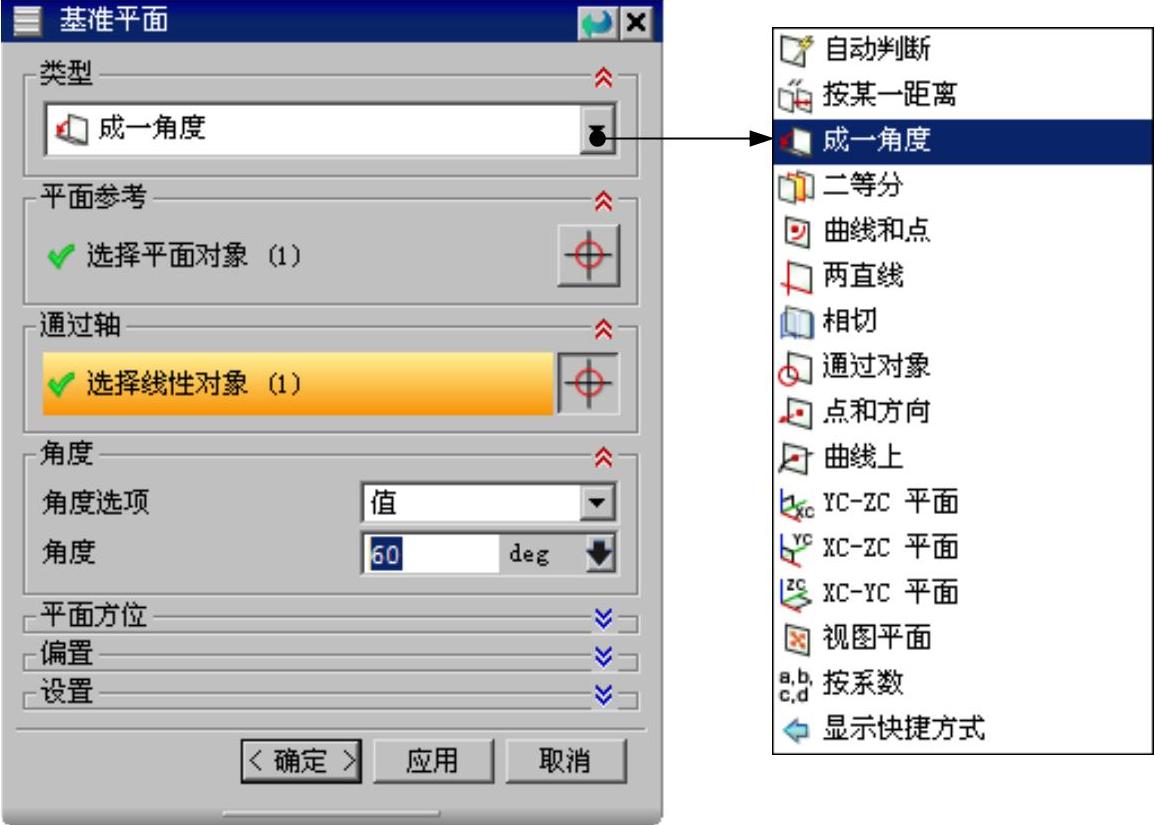

图3.9.2 “基准平面”对话框

Step3.定义创建方式。在“基准平面”对话框的下拉列表中选择选项（图3.9.2）。

Step4.定义参考对象。选取图3.9.1a所示的平面和边线分别为基准平面的参考平面和参考轴。

Step5.定义参数。在弹出的动态输入框中输入数值45，单击“基准平面”对话框中的按钮，完成基准平面的创建。

图3.9.2所示“基准平面”对话框中部分选项及按钮的功能说明如下：

●：通过选择的对象自动判断约束条件。例如，选取一个表面或基准平面时，系统自动生成一个预览基准平面，可以输入偏置值和数量来创建基准平面。

●：通过定义一个点和一个方向来创建基准平面。定义的点可以是使用点构造器创建的点，也可以是曲线或曲面上的点；定义的方向可以通过选取的对象自动判断，也可以使用矢量构造器来构建。

●：创建一个过曲线上的点并在此点与曲线法向方向垂直或相切的基准平面。

●：通过输入偏置值创建与已知平面（基准平面或零件表面）平行的基准平面。

●：通过输入角度值创建与已知平面成一角度的基准平面。先选择一个平面或基准平面，然后选择一个与所选面平行的线性曲线或基准轴，以定义旋转轴。

●：用此方法创建基准平面的步骤为：先指定一个点，然后指定第二个点或者一条直线、线性边、基准轴、面等。如果选择直线、基准轴、线性曲线或特征的边缘作为第二个对象，则基准平面同时通过这两个对象；如果选择一般平面或基准平面作为第二个对象，则基准平面通过第一个点，但与第二个对象平行；如果选择两个点，则基准平面通过第一个点并垂直于这两个点所定义的方向；如果选择三个点，则基准平面通过这三个点。

●：通过选择两条现有直线，或直线与线性边、面的法向向量或基准轴的组合，创建的基准平面包含第一条直线且平行于第二条线。如果两条直线共面，则创建的基准平面将同时包含这两条直线。否则，还会有下面两种可能的情况。

☑这两条线不垂直。创建的基准平面包含第二条直线且平行于第一条直线。

☑这两条线垂直。创建的基准平面包含第一条直线且垂直于第二条直线，或是

包含第二条直线且垂直于第一条直线（可以使用循环解实现）。

●：根据选定的对象平面创建基准平面，对象包括曲线、边缘、面、基准、平面、圆柱、圆锥或旋转面的轴、基准坐标系、坐标系以及球面和旋转曲面。如果选择圆锥面或圆柱面，则在该面的轴线上创建基准平面。

●：创建平行于视图平面并穿过绝对坐标系（ACS）原点的固定基准平面。

●：沿工作坐标系（WCS）或绝对坐标系（ABS）的XC-YC轴创建一个固定的基准平面。

●：沿工作坐标系（WCS）或绝对坐标系（ABS）的XC-ZC轴创建一个固定的基准平面。

●：沿工作坐标系（WCS）或绝对坐标系（ABS）的YC-ZC轴创建一个固定的基准平面。

●：通过使用系数a、b、c和d指定一个方程的方式，创建固定基准平面，该基准平面由方程ax+by+cz=d确定。

2.基准平面的创建方法：点和方向

用“点和方向”创建基准平面是指通过定义一点和平面的法向方向来创建基准平面。下面通过一个实例来说明用“点和方向”创建基准平面的一般过程。

Step1.打开文件D：\ug90\work\ch03.09\datumplane02.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

Step3.定义创建方式。在区域的下拉列表中选择选项，选取图3.9.3a所示曲线的端点，在下拉列表中选择选项为平面的方向，单击按钮，完成基准平面的创建，如图3.9.3b所示。

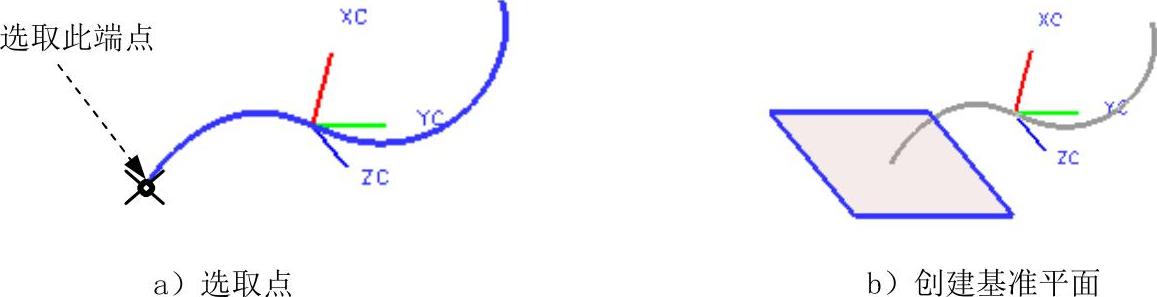

图3.9.3 利用“点和方向”创建基准平面

3.基准平面的创建方法：在曲线上

用“在曲线上”创建基准平面是通过指定在曲线上的位置和方位确定相对位置的基准平面。下面通过图3.9.4所示的实例来说明用“在曲线上”创建基准平面的一般过程。

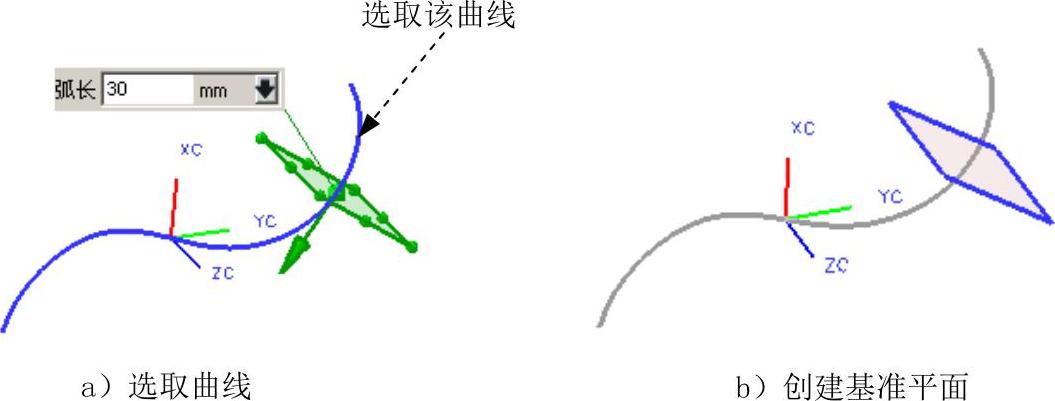

图3.9.4 利用“在曲线上”创建基准平面

Step1.打开文件D：\ug90\work\ch03.09\datumplane03.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

Step3.定义创建方式。在区域的下拉列表中选择选项，选取图3.9.4a所示曲线上的任意位置，在区域的下拉列表中选择选项，在文本框中输入数值30。

Step4.在“基准平面”对话框中单击按钮，完成基准平面的创建，如图3.9.4b所示。

说明：此例中创建的基准平面的法向方向为曲线在曲线与基准平面交点处的切线方向。读者可以通过选择下拉列表中的其他选项来改变基准平面法向方向的类型。单击“反向”按钮，可以改变曲线的起始方向，而单击“法向平面法向”按钮，可以改变基准平面的法向方向。

4.基准平面的创建方法：按某一距离(https://www.chuimin.cn)

用“按某一距离”创建基准平面是指创建一个与指定平面平行且相距一定距离的基准平面。下面通过一个实例来说明用“按某一距离”创建基准平面的一般过程。

Step1.打开文件D：\ug90\work\ch03.09\datumplane04.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

Step3.定义创建方式。在区域的下拉列表中选择选项，选取图3.9.5a所示的平面为参照面。

Step4.在弹出的动态输入框内输入数值10，单击“基准平面”对话框的按钮，完成基准平面的创建，如图3.9.5b所示。

图3.9.5 利用“按某一距离”创建基准平面

5.基准平面的创建方法：平分平面

用“平分平面”创建基准平面是指创建一个与指定两平面相距相等距离的基准平面。下面通过一个实例来说明用“平分平面”创建基准平面的一般过程。

Step1.打开文件D：\ug90\work\ch03.09\datumplane05.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

Step3.定义创建方式。在区域的下拉列表中选择选项，选取图3.9.6a所示的平面为参照面。

Step4.单击按钮，完成基准平面的创建，如图3.9.6b所示。

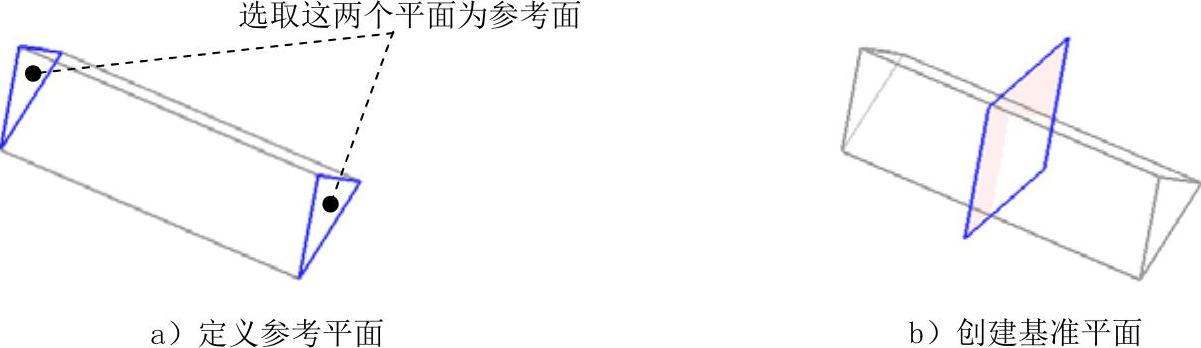

图3.9.6 利用“平分平面”创建基准平面

6.基准平面的创建方法：曲线和点

用“曲线和点”创建基准平面是指通过指定点和曲线而创建的基准平面。下面通过一个实例来说明用“曲线和点”创建基准平面的一般过程。

Step1.打开文件D：\ug90\work\ch03.09\datumplane06.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

Step3.定义创建方式。在区域的下拉列表中选择选项，选取图3.9.7a所示的点和曲线为参照对象。

Step4.单击按钮，完成基准平面的创建，如图3.9.7b所示。

说明：通过单击“基准平面”对话框中的“循环解”按钮可以改变基准平面与曲线的相对位置，图3.9.8所示为基准平面与曲线垂直的情况。

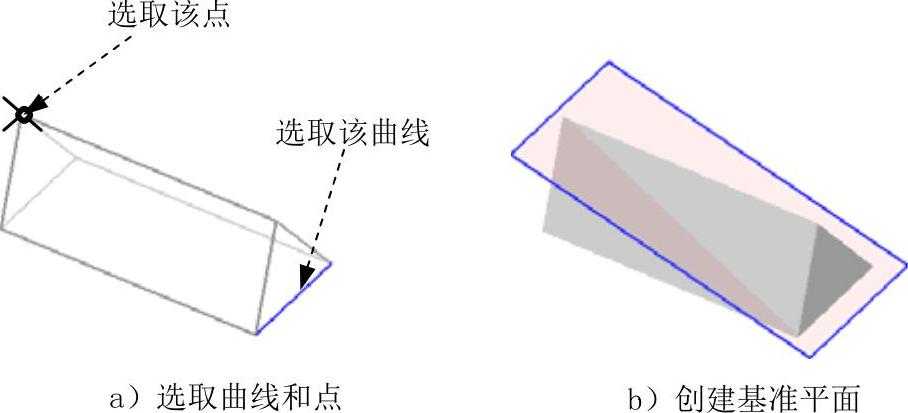

图3.9.7 利用“曲线和点”创建基准平面

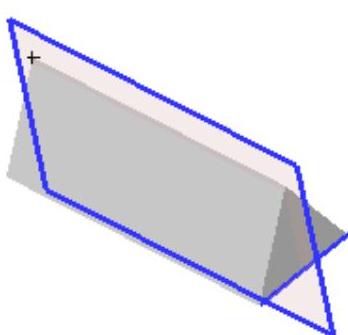

图3.9.8 基准平面与曲线垂直

7.基准平面的创建方法：两直线

用“两直线”创建基准平面可以创建通过两相交直线的基准平面，也可以创建包含一条直线且平行或垂直于另一条直线的基准平面。下面通过一个实例来说明用“两直线”创建基准平面的一般过程。

Step1.打开文件D：\ug90\work\ch03.09\datumplane07.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

Step3.定义创建方式。在区域的下拉列表中选择选项，选取图3.9.9a所示两条直线为参照对象。

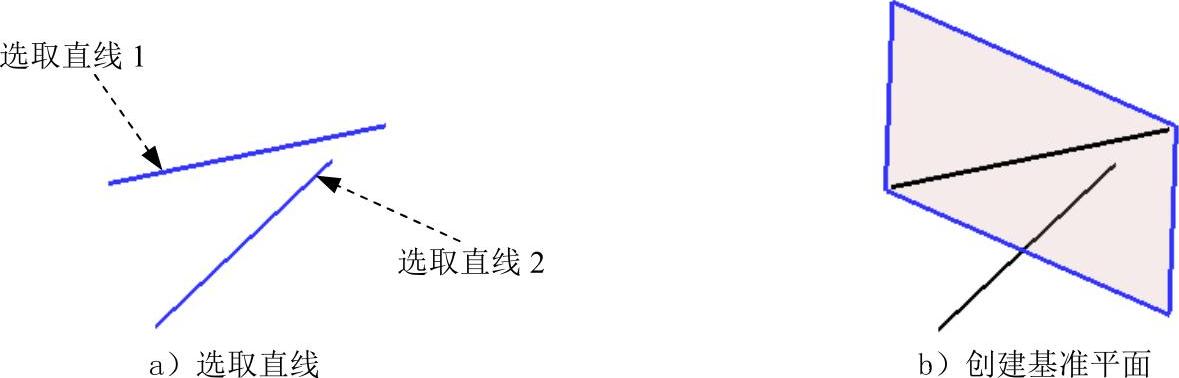

图3.9.9 利用“两直线”创建基准平面

Step4.单击按钮，完成基准平面的创建，如图3.9.9b所示。

8.基准平面的创建方法：通过对象

用“通过对象”创建基准平面是指通过指定模型的表面为参照对象来创建基准平面。

下面通过一个实例来说明用“通过对象”创建基准平面的一般过程。

Step1.打开文件D：\ug90\work\ch03.09\datumplane09.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

Step3.定义创建方式。在区域的下拉列表中选择选项，选取图3.9.10a所示的模型表面为参照对象。

Step4.单击按钮，完成基准平面的创建，如图3.9.10b所示。

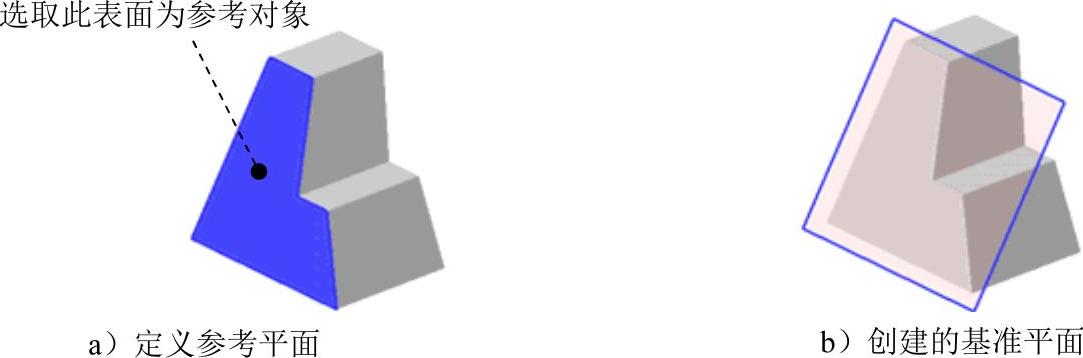

图3.9.10 利用“通过对象”创建基准平面

9.控制基准平面的显示大小

尽管基准平面实际上是一个无穷大的平面，但在默认情况下，系统根据模型大小对其进行缩放显示。显示的基准平面的大小随零件尺寸而改变。除了那些即时生成的平面以外，其他所有基准平面的大小都可以调整，以适应零件、特征、曲面、边、轴或半径。改变基准平面大小的方法是：双击基准平面，用鼠标拖动基准平面的控制点即可改变其大小（图3.9.11）。

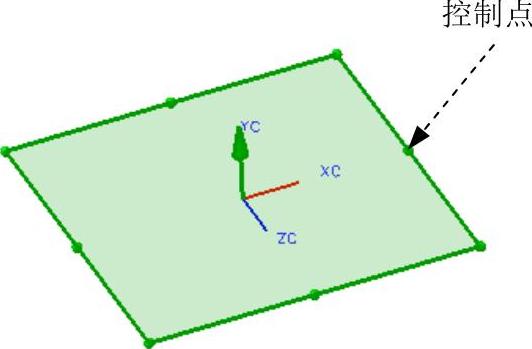

图3.9.11 控制基准平面的大小
