通过本章前几节的基本介绍，我们对图层的创建有了大致的了解，下面以图3.6.7为例对其加以说明。

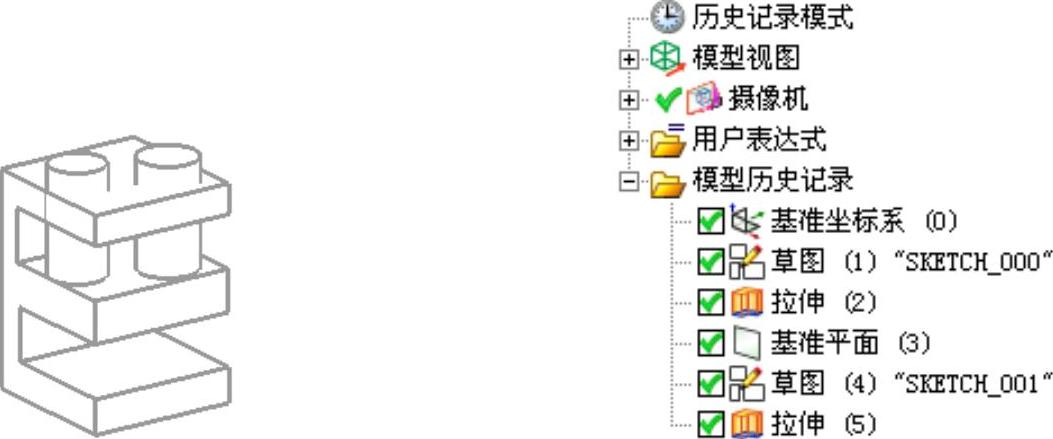

图3.6.7 模型及其模型树
Stage1.创建图层组
Step1.打开文件D：\ug90\work\ch03.06\layer.prt。
Step2.选择下拉菜单
命令，系统弹出“图层类别”对话框。
Step3.定义图层组名。在
列表中选择
选项（或直接在
文本框中输入sketches），如图3.6.8所示。
图3.6.8 “图层类别”对话框
Step4.添加图层。单击
按钮，选取图层21～30，单击
按钮，单击对话框中的
按钮。
Step5.定义其他图层组。参照Step3、Step4添加图层组datum和图层组curve。图层组datum包括图层31～40；图层组curve包括图层61～70，然后单击
按钮。
Stage2.将各对象移至图层组
图3.6.9所示为将对象移至图层组后的模型及相应的模型树。
(www.chuimin.cn)
图3.6.9 模型及模型树
Step1.选择下拉菜单
命令，系统弹出“类选择”对话框。
Step2.选择对象类型。在“类选择”对话框中单击“类型过滤器”按钮
，系统弹出“根据类型选择”对话框；选择
选项，单击
按钮，系统重新弹出“类选择”对话框；单击此对话框中的“全选”按钮
，可看到图形区中的所有草图被选中；单击
按钮，系统弹出图3.6.10所示的“图层移动”对话框。
Step3.选择图层组。在“图层移动”对话框的列表框中选择
（图3.6.10），然后单击
按钮。
Step4.参照Step1～Step3将图形区中的基准平面和基准轴添加到图层组DATUM。
图3.6.10 “图层移动”对话框
Stage3.设置图层组
Step1.选择下拉菜单
命令，系统弹出图3.6.11所示的“图层设置”对话框。
Step2.设置图层组状态。选中图3.6.11所示的选项，单击
按钮，将图层组21和31设置为不可见，然后单击
按钮，完成图层的设置。
图3.6.11 “图层设置”对话框
