部件导航器“名称”面板提供了最全面的部件视图。可以使用它的树状结构(简称“模型树”)查看和访问实体、实体特征和所依附的几何体、视图、图样、表达式、快速检查以及模型中的引用集。打开文件D:\ug90\work\ch03.04\baseblock.prt,模型如图3.5.1所示。在与之相应的模型树中,圆括号内的时间戳记跟在各特征名称的后面(图3.5.2)。部件导航器“名称”面板有两种模式:“时间戳记次序”和“设计视图”模式。
(1)在“部件导航器”中右击,在弹出的快捷菜单中选择命令,可以在两种模式间进行切换,如图3.5.3所示。
(2)在“设计视图”模式下,工作部件中的所有特征在模型节点下显示,包括它们的特征和操作,先显示最近创建的特征(按相反的时间戳记次序);在“时间戳记次序”模式下,工作部件中的所有特征都按它们创建的时间戳记显示为一个节点的线性列表,“时间戳记次序”模式不包括“设计视图”模式中可用的所有节点。

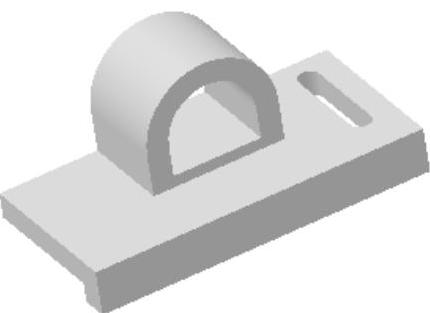

图3.5.1 参照模型

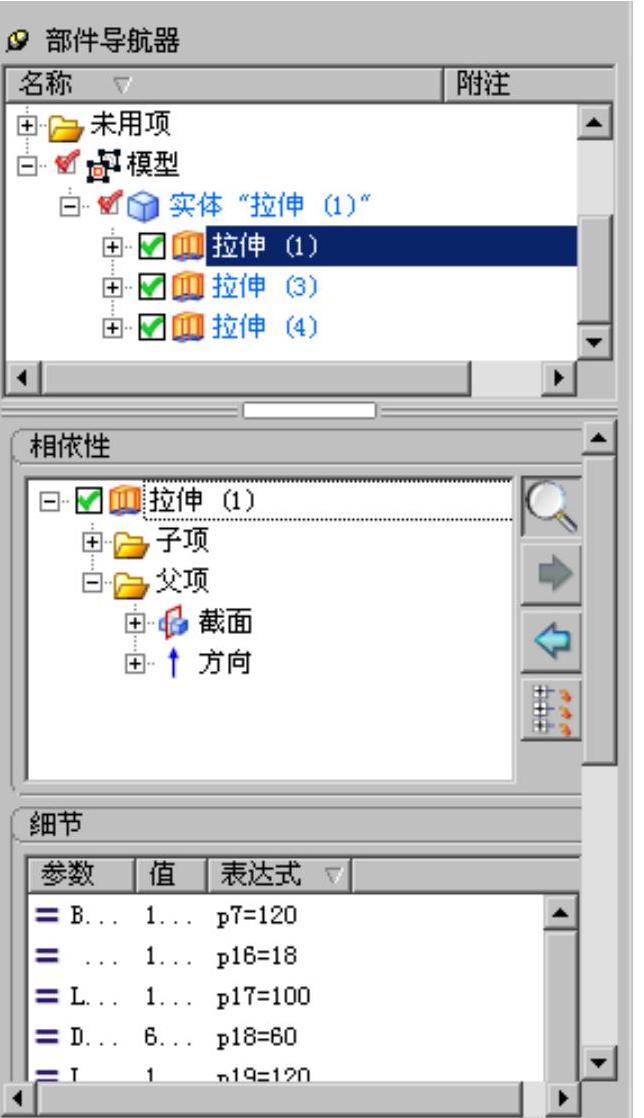

图3.5.2 “部件导航器”界面
图3.5.3 “部件导航器”内右击后弹出的菜单(www.chuimin.cn)
部件导航器“相依性”面板可以查看部件中特征几何体的父子关系,可以帮助修改计划对部件的潜在影响。单击选项,可以打开和关闭该面板,选择其中一个特征,其界面如图3.5.4所示。

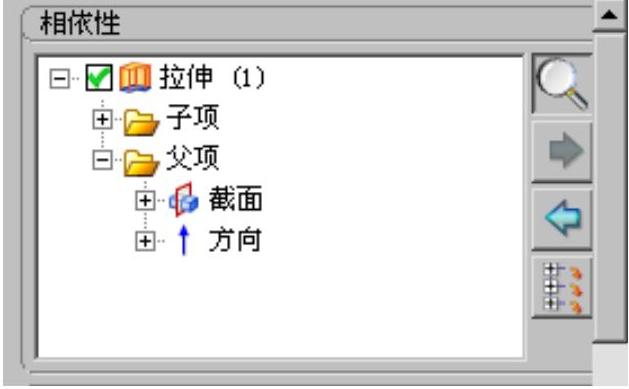

图3.5.4 部件导航器“相依性”面板
部件导航器“细节”面板显示属于当前所选特征的特征和定位参数。如果特征被表达式抑制,则特征抑制也将显示。单击选项,可以打开和关闭该面板,选择其中一个特征,其界面如图3.5.5所示。

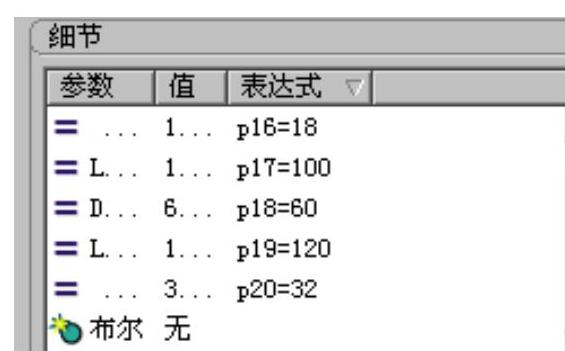

图3.5.5 部件导航器“细节”面板
“细节面板”有三列:、和。在此仅显示单个特征的参数,可以直接在“细节”面板中编辑相应值:双击要编辑的值进入编辑模式,可以更改表达式的值,按Enter键结束编辑。可以通过右击,在弹出的快捷菜单中选择或命令,将“细节”面板的内容导出至浏览器或电子表格,并且可以按任意列排序。
部件导航器“预览”面板显示可用的预览对象的图像。单击选项,可以打开和关闭该面板。“预览”面板的性质与上述部件导航器“细节”面板类似,不再赘述。
