1.添加加材料拉伸特征
在创建零件的基本特征后,可以增加其他特征。现在要添加图3.4.13所示的加材料拉伸特征,操作步骤如下:

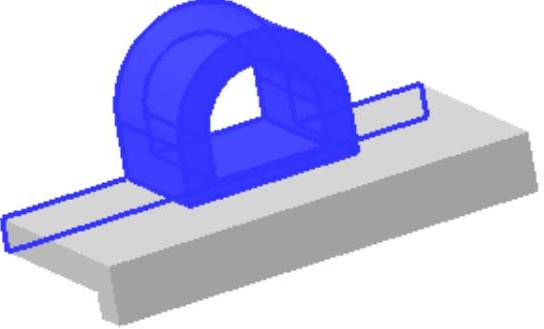

图3.4.13 添加加材料拉伸特征
Step1.打开文件D:\ug90\work\ch03.04\baseblock。
Step2.选择下拉菜单命令,系统弹出“拉伸”对话框。
Step3.创建截面草图。
(1)选取草图基准面。在“拉伸”对话框中单击按钮,然后选取图3.4.14所示的模型表面作为草图基准面,单击按钮,进入草图环境。
(2)绘制特征的截面草图。
①绘制草图轮廓。绘制图3.4.15所示的截面草图的大体轮廓。
图3.4.14 选取草图基准面

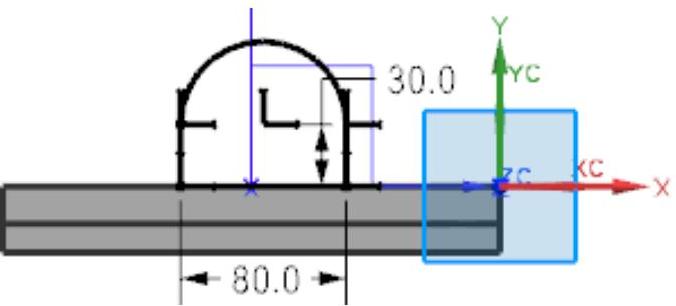

图3.4.15 截面草图
②建立约束。建立图3.4.15所示的圆弧弧心在竖直轴线上的约束,并标注图3.4.15所示的尺寸。
③完成草图绘制后,单击“草图生成器”工具栏中的按钮,退出草图环境。
Step4.定义拉伸属性。
(1)定义拉伸深度方向。单击对话框中的按钮,反转深度方向。
(2)定义拉伸深度类型。在“拉伸”对话框的下拉列表中选择选项。
(3)定义拉伸深度值。在的文本框中输入数值0,在的文本框中输入数值70,在区域的下拉列表中选择选项,在文本框中输入数值-8,在文本框中输入数值8,其他采用系统默认设置值。在区域中选择选项,采用系统默认的求和对象。
Step5.单击“拉伸”对话框中的按钮,完成特征的创建。
注意:此处进行布尔操作是将基础拉伸特征与加材料拉伸特征合并为一体,如果不进行此操作,基础拉伸特征与加材料拉伸特征将是两个独立的实体。(www.chuimin.cn)
2.添加减材料拉伸特征
减材料拉伸特征的创建方法与加材料拉伸基本一致,只不过加材料拉伸是增加实体,而减材料拉伸则是减去实体。现在要添加图3.4.16所示的减材料拉伸特征,具体操作步骤如下:

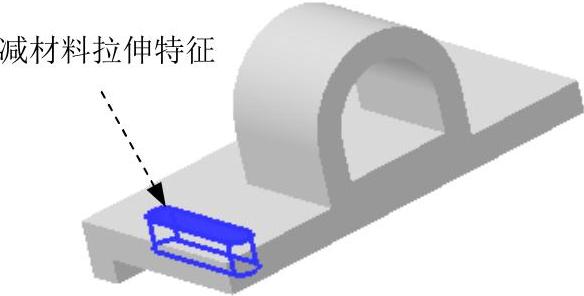

图3.4.16 添加减材料拉伸特征
Step1.选择命令。选择下拉菜单命令,系统弹出“拉伸”对话框。
Step2.创建截面草图。
(1)选取草图基准面。在“拉伸”对话框中单击按钮,然后选取图3.4.17所示的模型表面作为草图基准面,单击按钮,进入草图环境。

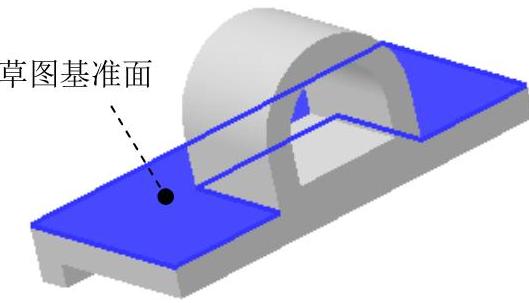

图3.4.17 选取草图基准面
(2)绘制特征的截面草图。
①绘制草图轮廓。绘制图3.4.18所示的截面草图的大体轮廓。
②建立尺寸约束。标注图3.4.18所示的四个尺寸。
③完成草图绘制后,选择下拉菜单命令(或单击工具栏中的按钮)退出草图环境。

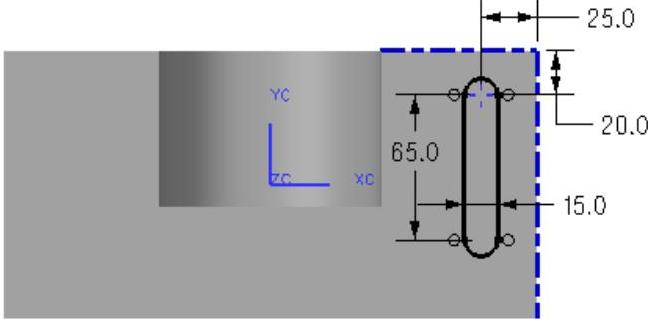

图3.4.18 截面草图
Step3.定义拉伸属性。
(1)定义拉伸深度方向。单击对话框中的按钮,反转深度方向。
(2)定义拉伸深度类型和深度值。在“拉伸”对话框的下拉列表中选择选项,并在其下的文本框中输入数值0,在下拉列表中选择选项。在下拉列表中选择选项,进行求差操作。
注意:此处进行布尔操作是将已有实体与减材料拉伸特征合并为一体,如果不进行此操作,已有实体与减材料拉伸特征将是两个独立的实体,系统也不会进行减材料操作。
Step4.单击“拉伸”对话框中的按钮,完成特征的创建。
Step5.选择下拉菜单命令,保存模型文件。
