本节以图3.2.22所示的实体模型的创建过程为例，来说明在基本体素特征上添加其他特征的一般过程。

图3.2.22 模型及模型树

Step1.新建一个三维零件文件，文件名为pagoda。

Step2.创建图3.2.23所示的基本长方体体素。

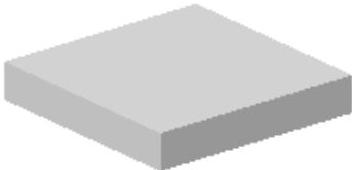

图3.2.23 长方体特征

（1）选择命令。选择下拉菜单命令，系统弹出“块”对话框。

（2）选择创建长方体的方法。在下拉列表中选择选项。

（3）定义长方体参数。在文本框中输入数值60，在文本框中输入数值60，在文本框中输入数值10。

（4）单击按钮，完成长方体的创建。

Step3.添加图3.2.24所示的圆柱体特征。

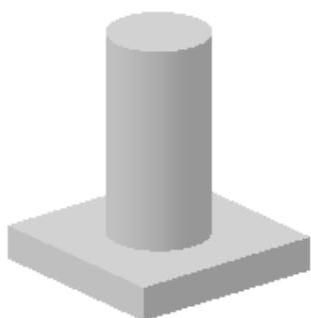

图3.2.24 添加圆柱体特征

（1）选择命令。选择下拉菜单命令，系统弹出“圆柱”对话框。(www.chuimin.cn)

（2）选择创建圆柱体的方法。在下拉列表中选择选项。

（3）定义圆柱体轴线方向。单击“矢量对话框”按钮，系统弹出“矢量”对话框。在下拉列表中选择选项，单击按钮，系统返回到“圆柱”对话框。

（4）定义圆柱底面圆心位置。在“圆柱”对话框中单击“点对话框”按钮，弹出“点”对话框。在该对话框中设置圆心的坐标，在文本框中输入数值30，在文本框中输入数值30，在文本框中输入数值0。单击按钮，系统返回到“圆柱”对话框。

（5）定义圆柱体参数。在文本框中输入数值30，在文本框中输入值70。

（6）对圆柱体和长方体特征进行布尔运算。在下拉列表中选择选项，采用系统默认的求和对象。单击按钮，完成圆柱体的创建。

Step4.添加图3.2.25所示的圆锥体特征。

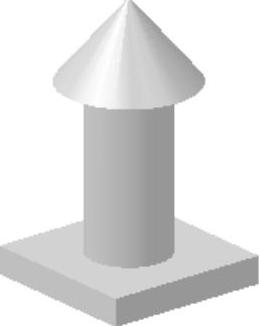

图3.2.25 添加圆锥体特征

（1）选择下拉菜单命令，系统弹出“圆锥”对话框。

（2）选择创建圆锥体的方法。在下拉列表中选择选项。

（3）定义圆锥体轴线方向。在该对话框中单击按钮，系统弹出“矢量”对话框，在“矢量”对话框的下拉列表中选择选项。

（4）定义圆锥体底面圆心位置。在“圆锥”对话框中单击“点”按钮，弹出“点”对话框。在该对话框中设置圆心的坐标，在文本框中输入数值30，在文本框中输入数值30，在文本框中输入数值70。单击按钮，系统返回到“圆锥”对话框。

（5）定义圆锥体参数。在文本框中输入数值50，在文本框中输入数值0，在文本框中输入数值30。

（6）对圆锥体和前面已求和的实体进行布尔运算。在下拉列表中选择选项，采用系统默认的求和对象。单击按钮，完成圆锥体的创建。
