特征是组成零件的基本单元。一般而言，长方体、圆柱体、圆锥体和球体四个基本体素特征常常作为零件模型的第一个特征（基础特征）使用，然后在基础特征之上通过添加新的特征，以得到所需的模型，因此体素特征对零件的设计而言是最基本的特征。下面分别介绍以上四种基本体素特征的创建方法。

1.创建长方体

进入建模环境后，选择下拉菜单命令（或单击工具栏中的按钮），系统弹出图3.2.1所示的“块”对话框，在该对话框的选项组中可以选择三种创建长方体的方法。

注意：如果下拉菜单中没有命令，则需要定制，具体定制过程请参见“UG NX 9.0用户界面”的相关内容。在后面的章节中如有类似情况，将不再做具体说明。

方法一：“原点，边长度”方法。

下面以图3.2.2所示的长方体为例，来说明使用“原点，边长度”方法创建长方体的一般过程。

Step1.新建一个三维零件文件，文件名为cuboid_01。

Step2.选择命令。选择下拉菜单命令，系统弹出图3.2.1所示的“块”对话框。

Step3.选择创建长方体的方法。在选项组中选择选项（图3.2.1）。

Step4.定义长方体的原点（即长方体的一个顶点）。选择坐标原点为长方体顶点（系统默认选择坐标原点为长方体顶点）。

Step5.定义长方体的参数。在文本框中输入数值140，在文本框中输入数值90，在文本框中输入数值16。

Step6.单击按钮，完成长方体的创建。

说明：长方体创建完成后，如果要对其进行修改，可直接双击该长方体，然后根据系统信息提示编辑其参数。

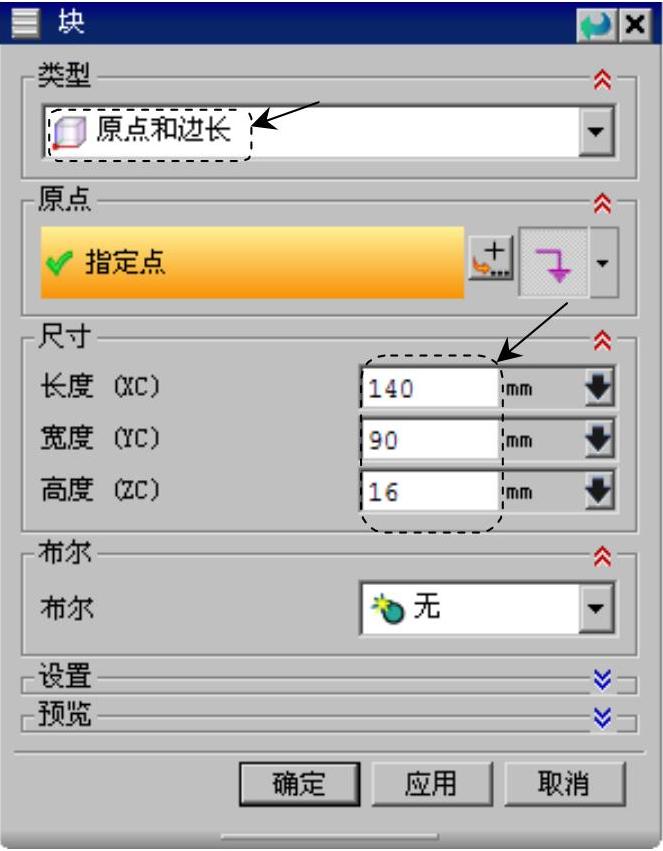

图3.2.1 “块”对话框

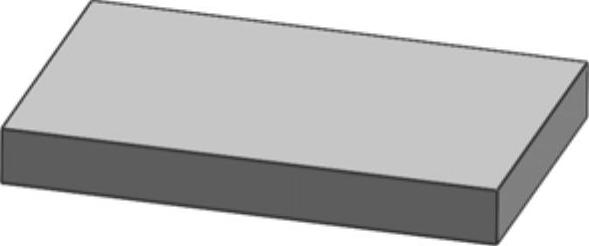

图3.2.2 长方体特征1

方法二：“两个点，高度”方法。

“两个点，高度”方法要求指定长方体在Z轴方向上的高度和其底面两个对角点的位置，以此创建长方体。下面以图3.2.3所示的长方体为例，来说明使用“两个点，高度”方法创建长方体的一般过程。

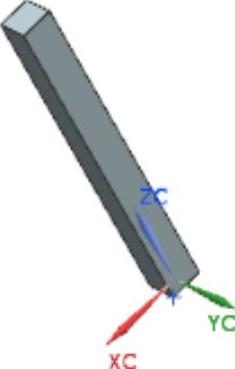

图3.2.3 长方体特征2

Step1.打开文件D：\ug90\work\ch03.02\cuboid_02。

Step2.选择命令。选择下拉菜单命令，系统弹出“块”对话框。

Step3.选择创建长方体的方法。在选项组中选择选项。

Step4.定义长方体的底面对角点。在图形区中选取图3.2.4所示的两个点作为长方体的底面对角点。

Step5.定义长方体的高度。在文本框中输入数值100。

Step6.单击按钮，完成长方体的创建。

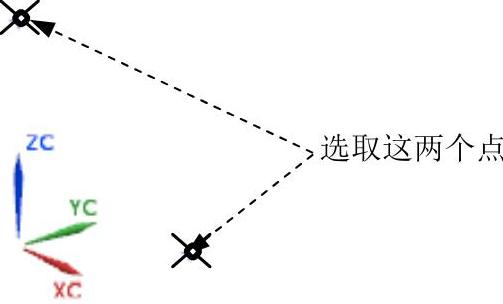

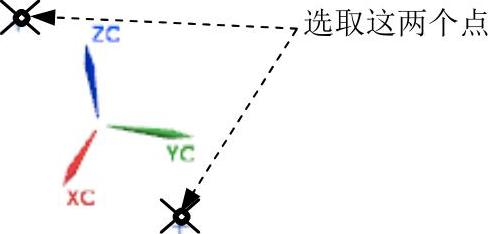

图3.2.4 选取两个点作为底面对角点

方法三：“两个对角点”方法。

该方法要求设置长方体两个对角点的位置，而不用设置长方体的高度，系统即可从对角点创建长方体。下面以图3.2.5所示的长方体为例，来说明使用“两个对角点”方法创建长方体的一般过程。

Step1.打开文件D：\ug90\work\ch03.02\cuboid_03。

Step2.选择下拉菜单命令，系统弹出“块”对话框。

Step3.选择创建长方体的方法。在选项组中选择选项。

Step4.定义长方体的对角点。在图形区中单击图3.2.6所示的两个点作为长方体的对角点。

Step5.单击按钮，完成长方体的创建。

图3.2.5 长方体特征3

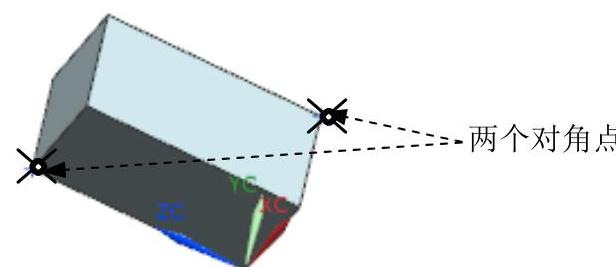

图3.2.6 选取两个点作为对角点

2.创建圆柱体

创建圆柱体有“直径，高度”和“高度，圆弧”两种方法，下面将分别介绍。

方法一：“直径，高度”方法。

“直径，高度”方法要求确定一个矢量方向作为圆柱体的轴线方向，再设置圆柱体的直径和高度参数，以及设置圆柱体底面中心的位置。下面以图3.2.7所示的零件基础特征（圆柱体）为例来说明使用“直径，高度”方法创建圆柱体的一般操作过程。

Step1.新建一个三维零件文件，文件名为cylinder_01。

Step2.选择命令。选择下拉菜单命令，系统弹出图3.2.8所示的“圆柱”对话框。

Step3.选择创建圆柱体的方法。在下拉菜单中选取圆柱的创建类型为。

Step4.定义圆柱体轴线方向。单击“矢量对话框”按钮，系统弹出图3.2.9所示的“矢量”对话框。在“矢量”对话框的下拉列表中选择选项，单击按钮。

图3.2.8 “圆柱”对话框

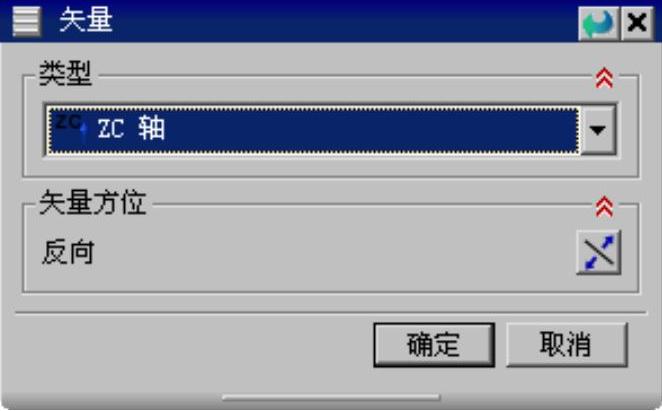

图3.2.9 “矢量”对话框

图3.2.7 圆柱体1

Step5.定义圆柱体参数。在“圆柱”对话框的文本框中输入数值100，在文本框中输入数值100。

Step6.单击按钮，完成圆柱体的创建。

方法二：“高度，圆弧”方法。

“高度，圆弧”方法就是通过设置高度和所选取的圆弧来创建圆柱体。下面以图3.2.10所示的零件基础特征（圆柱体）为例来说明使用“高度，圆弧”方法创建圆柱体的一般操作过程。

Step1.打开文件D：\ug90\work\ch03.02\cylinder_02。

Step2.选择命令。选择下拉菜单命令，系统弹出“圆柱”对话框。

Step3.选择创建圆柱体的方法。在下拉菜单中选取圆柱的创建类型为。

Step4.定义圆柱的截面圆弧。选取图3.2.11所示的圆弧为圆柱截面。

Step5.定义圆柱体参数。在“圆柱”对话框的文本框中输入数值100。

Step6.单击按钮，完成圆柱体2的创建。

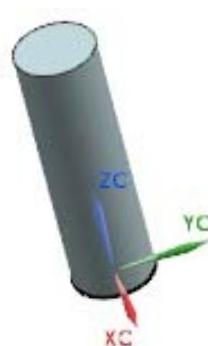

图3.2.10 圆柱体2

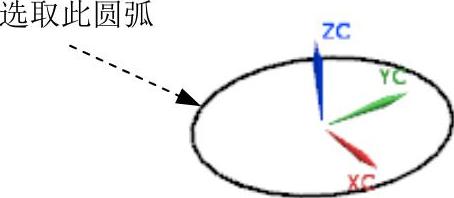

图3.2.11 定义圆弧

3.创建圆锥体

圆锥体的创建方法有五种，下面一一介绍。(www.chuimin.cn)

方法一：“直径，高度”方法。

“直径，高度”方法就是通过设置圆锥体的底部直径、顶部直径、高度以及圆锥轴线方向来创建圆锥体。下面以图3.2.12所示的圆锥体为例，来说明使用“直径，高度”方法创建圆锥体的一般操作过程。

Step1.新建一个三维零件文件，文件名为cone_01。

Step2.选择命令。选择下拉菜单命令，系统弹出图3.2.13所示的“圆锥”对话框。

Step3.选择创建圆锥体的方法。在下拉列表中选择选项。

Step4.定义圆锥体轴线方向。在对话框中单击按钮，系统弹出“矢量”对话框，在“矢量”对话框的下拉列表中选择选项。

Step5.定义圆锥体底面原点（圆心）。接受系统默认的原点（0，0，0）为底面原点。

Step6.定义圆锥体参数。在文本框中输入数值50，在文本框中输入数值0，在文本框中输入数值25。单击按钮。

方法二：“直径，半角”方法。

图3.2.12 圆锥体（一）

图3.2.13 “圆锥”对话框

“直径，半角”方法就是通过设置底部直径、顶部直径、半角以及圆锥轴线方向来创建圆锥体。下面以图3.2.14所示的圆锥体为例，来说明使用“直径，半角”方法创建圆锥体的一般操作过程。

Step1.新建一个三维零件文件，文件名为cone_02。

Step2.选择命令。选择下拉菜单命令，系统弹出“圆锥”对话框。

Step3.选择创建圆锥体的方法。在下拉列表中选择选项。

Step4.定义圆锥体轴线方向。在该对话框中单击按钮，系统弹出“矢量”对话框，在“矢量”对话框的下拉列表中选择选项。

Step5.定义圆锥体底面原点（圆心）。选择系统默认的坐标原点（0，0，0）为底面原点。

Step6.定义圆锥体参数。在文本框中输入数值50.0，在文本框中输入数值0.0，在文本框中输入数值为30.0，单击按钮，完成圆锥体特征的创建。

方法三：“底部直径，高度，半角”方法。

“底部直径，高度，半角”方法是通过设置底部直径、高度和半角参数以及圆锥轴线方向来创建圆锥体。下面以图3.2.15所示的圆锥体为例，来说明使用“底部直径，高度，半角”方法创建圆锥体的一般操作过程。

图3.2.14 圆锥体（二）

图3.2.15 圆锥体（三）

Step1.新建一个三维零件文件，文件名为cone_03。

Step2.选择命令。选择下拉菜单命令，系统弹出“圆锥”对话框。

Step3.选择创建圆锥体的方法。在下拉列表中选择选项。

Step4.定义圆锥体轴线方向。在该对话框中单击按钮，系统弹出“矢量”对话框，在“矢量”对话框的下拉列表中选择选项。

Step5.定义圆锥体底面原点（圆心）。选择系统默认的坐标原点（0，0，0）为底面原点。

Step6.定义圆锥体参数。在、、文本框中分别输入数值100.0、86.6、30.0。单击按钮，完成圆锥体特征的创建。

方法四：“顶部直径，高度，半角”方法。

“顶部直径，高度，半角”方法是通过设置顶部直径、高度和半角参数以及圆锥轴线方向来创建圆锥体。其操作和“底部直径，高度，半角”方法基本一致，可参照其创建的步骤，在此不再赘述。

方法五：“两个共轴的圆弧”方法。

“两个共轴的圆弧”方法是通过选取两个圆弧对象来创建圆锥体。下面以图3.2.16所示的圆锥体为例，来说明使用“两个共轴的圆弧”方法创建圆锥体的一般操作过程。

Step1.打开文件D：\ug90\work\ch03.02\cone_04。

Step2.选择命令。选择下拉菜单命令，系统弹出“圆锥”对话框。

Step3.选择创建圆锥体的方法。在下拉列表中选择选项。

Step4.选取图3.2.17所示的两条弧，完成圆锥体特征的创建。

图3.2.16 圆锥体（四）

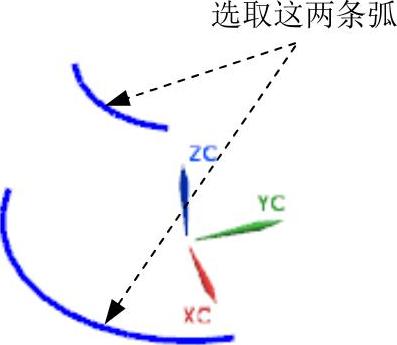

图3.2.17 选取圆弧

注意：使用“两个共轴的圆弧”方法创建圆锥体特征时，所选的两个弧（或圆）必须共轴。两个弧（圆）的直径不能相等，否则创建出错。

4.创建球体

创建球体特征有“直径，圆心”和“选择圆弧”两种方法，下面分别介绍。

方法一：“直径，圆心”方法。

“直径，圆心”方法就是通过设置球体的直径和球体圆心点位置来创建球体特征。下面以图3.2.18所示的零件基础特征──球体为例，来说明使用“直径，圆心”方法创建球体的一般操作过程。

Step1.新建一个三维零件文件，文件名为sphere_01。

Step2.选择命令。选择下拉菜单命令，系统弹出图3.2.19所示的“球”对话框。

Step3.选择创建球体的方法。在下拉列表中选择选项。

图3.2.18 球体

图3.2.19 “球”对话框

Step4.定义球中心点位置。在该对话框中单击按钮，系统弹出“点”对话框，接受系统默认的坐标原点（0，0，0）为球心。

Step5.定义球体直径。在文本框中输入数值100.0。单击按钮，完成球体特征的创建。

方法二：“选择圆弧”方法。

“选择圆弧”方法就是通过选取的圆弧来创建球体特征，选取的圆弧可以是一段弧，也可以是圆。下面以图3.2.20所示的零件基础特征──球体为例，来说明使用“选择圆弧”方法创建球体的一般操作过程。

Step1.打开文件D：\ug90\work\ch03.02\sphere_02。

Step2.选择命令。选择下拉菜单命令，系统弹出“球”对话框。

Step3.选择创建球体的方法。在下拉列表中选择选项。

Step4.根据系统的提示，选取图3.2.21所示的圆弧，完成球体特征的创建。

图3.2.20 球体

图3.2.21 选取圆弧
