打开一个部件文件,一般采用以下步骤:
Step1.选择下拉菜单命令。系统弹出图3.1.2所示的“打开”对话框。
Step2.在对话框的下拉列表中选择需打开文件所在的目录(如D:\ug90\work\ch03.02),在文本框中输入部件名称(如pagoda),下拉列表中保持系统默认选项。
Step3.单击按钮,即可打开部件文件。

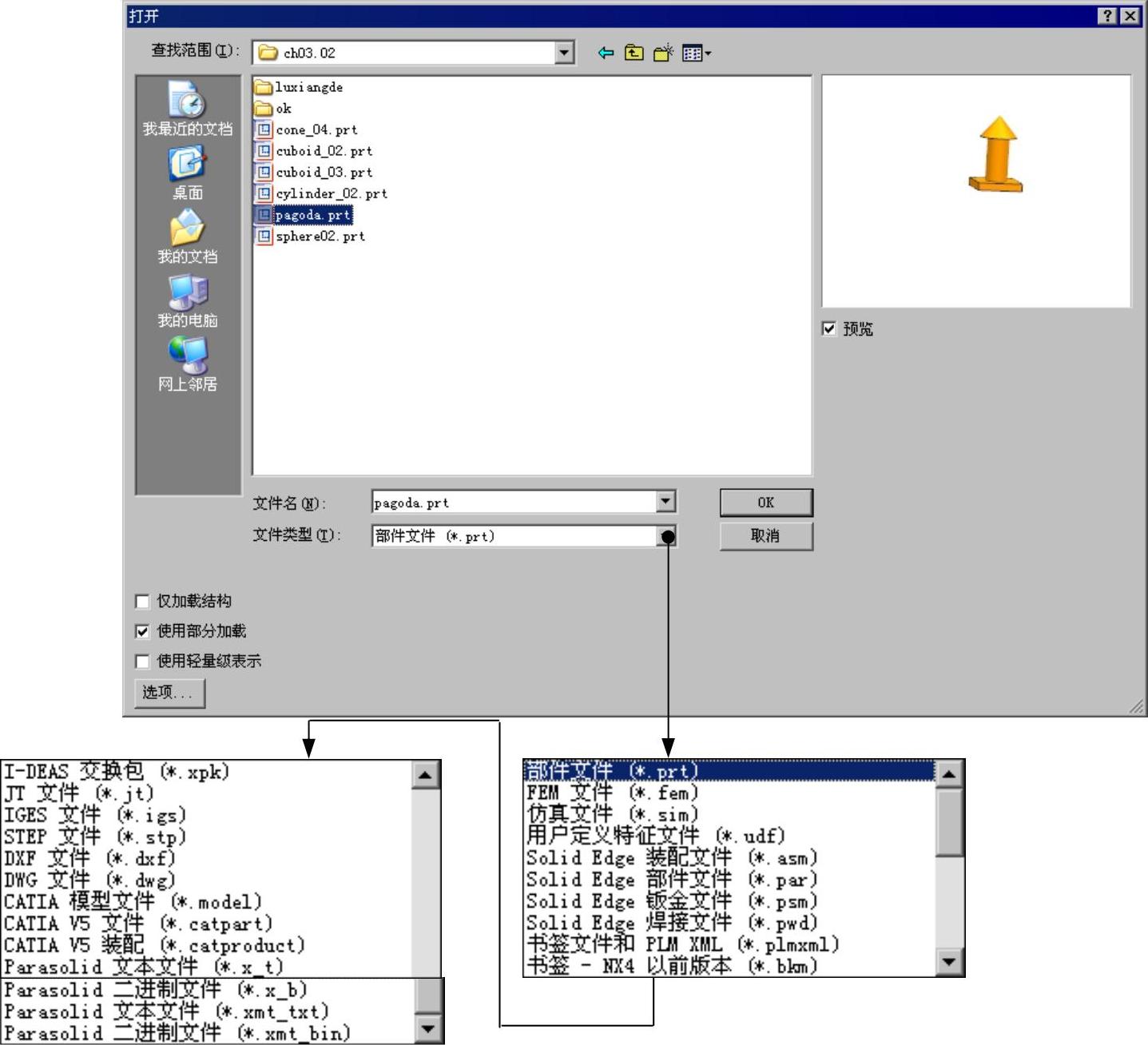

图3.1.2 “打开”对话框(www.chuimin.cn)
图3.1.2所示“打开”对话框中主要选项的说明如下:
●复选框:选中该复选项,将显示选择部件文件的预览图像。利用此功能观看部件文件而不必在UG NX 9.0软件中一一打开,这样可以很快地找到所需要的部件文件。“预览”功能仅对存储在UG NX 9.0中的部件,在Windows平台上有效。如果不想预览,取消选中该复选框即可。
●文本框:显示选择的部件文件,也可以输入一部件文件的路径名,路径名长度最多为256个字符。
●下拉列表:用于选择文件的类型。选择了某类型后,在“打开”对话框的列表框中仅显示该类型的文件,系统也自动地用显示在此区域中的扩展名存储部件文件。
●:单击此按钮,系统弹出“装配加载选项”对话框,利用该对话框可以对加载方式、加载组件和搜索路径等进行设置。
