范例概述：

本范例详细介绍草图的绘制、编辑和标注的过程、镜像及修剪等特征，重点在于对简单特征的综合运用，从而达到由复杂到简单的效果。本节主要绘制图2.12.1所示的图形，其具体绘制过程如下：

Stage1.新建一个草图文件

Step1.选择下拉菜单978-7-111-46323-8-Chapter02-571.jpg978-7-111-46323-8-Chapter02-572.jpg978-7-111-46323-8-Chapter02-573.jpg命令，系统弹出“新建”对话框，在978-7-111-46323-8-Chapter02-574.jpg选项栏中选取模板类型为978-7-111-46323-8-Chapter02-575.jpg，在978-7-111-46323-8-Chapter02-576.jpg文本框中输入文件名为spsk02，然后单击978-7-111-46323-8-Chapter02-577.jpg按钮。

Step2.选择下拉菜单978-7-111-46323-8-Chapter02-578.jpg978-7-111-46323-8-Chapter02-579.jpg978-7-111-46323-8-Chapter02-580.jpg命令，系统弹出“创建草图”对话框，选择XY平面为草图平面，单击对话框中的978-7-111-46323-8-Chapter02-581.jpg按钮，进入草图环境。

Stage2.绘制草图

Step1.选择下拉菜单978-7-111-46323-8-Chapter02-582.jpg978-7-111-46323-8-Chapter02-583.jpg978-7-111-46323-8-Chapter02-584.jpg978-7-111-46323-8-Chapter02-585.jpg978-7-111-46323-8-Chapter02-586.jpg命令，大致绘制图2.12.2所示的草图。

Step2.选择下拉菜单978-7-111-46323-8-Chapter02-587.jpg978-7-111-46323-8-Chapter02-588.jpg978-7-111-46323-8-Chapter02-589.jpg978-7-111-46323-8-Chapter02-590.jpg978-7-111-46323-8-Chapter02-591.jpg命令，大致绘制图2.12.3所示的草图。


图2.12.1 范例2


图2.12.2 绘制圆


图2.12.3 绘制草图

Step3.选择下拉菜单978-7-111-46323-8-Chapter02-595.jpg978-7-111-46323-8-Chapter02-596.jpg978-7-111-46323-8-Chapter02-597.jpg978-7-111-46323-8-Chapter02-598.jpg978-7-111-46323-8-Chapter02-599.jpg命令，选取图2.12.4a所示的要剪切的部分，修剪后的图形如图2.12.4b所示。


图2.12.4 修剪曲线

Stage3.添加几何约束

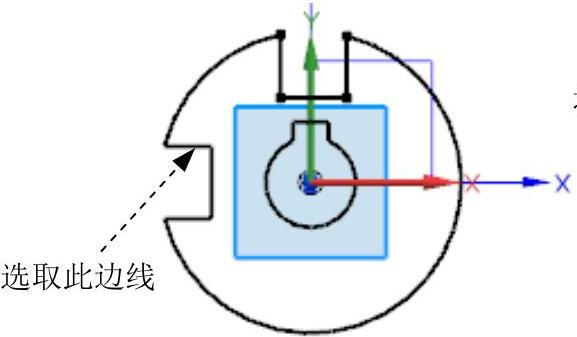

Step1.单击“显示草图约束”按钮978-7-111-46323-8-Chapter02-601.jpg和“约束”按钮978-7-111-46323-8-Chapter02-602.jpg，单击“竖直”按钮978-7-111-46323-8-Chapter02-603.jpg，选取图2.12.5所示的边线添加“竖直”约束。

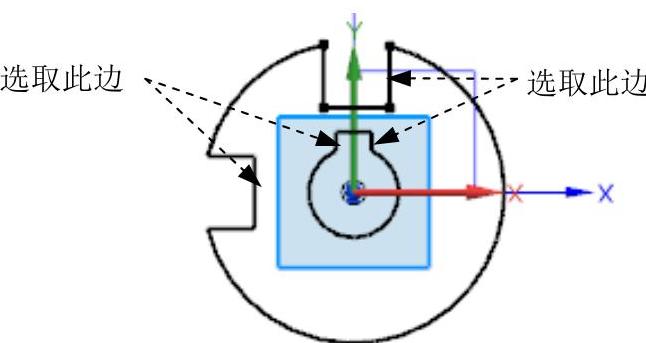

Step2.参照上述步骤选取图2.12.6所示的四条边线添加竖直约束。


图2.12.5 添加约束（一）

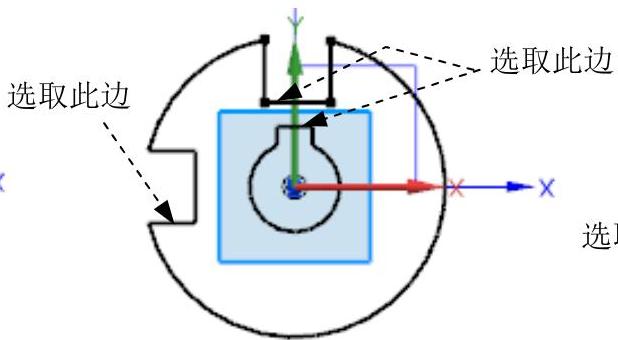

图2.12.6 添加约束（二）

Step3.单击“水平”按钮978-7-111-46323-8-Chapter02-606.jpg，选取图2.12.7所示的边线，添加“水平”约束。

Step4.参照上述步骤选取图2.12.8所示的三条边线添加水平约束。

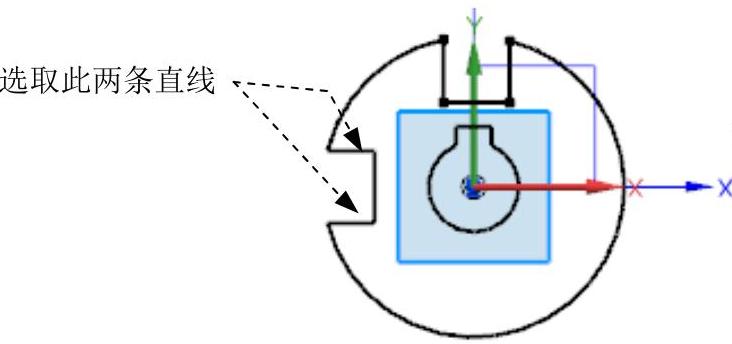

Step5.单击978-7-111-46323-8-Chapter02-607.jpg按钮，选取图2.12.9所示的两条直线，添加“相等”约束。


图2.12.7 添加约束（三）


图2.12.8 添加约束（四）

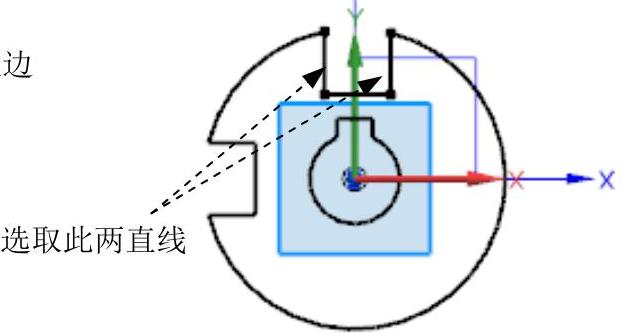

图2.12.9 添加约束（五）

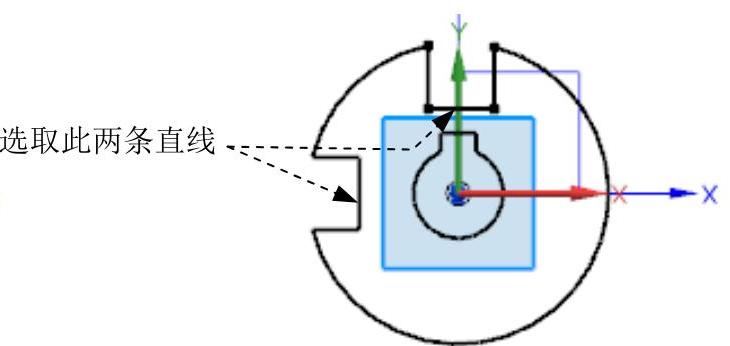

Step6.参照上述步骤添加图2.12.10所示的“相等”约束。

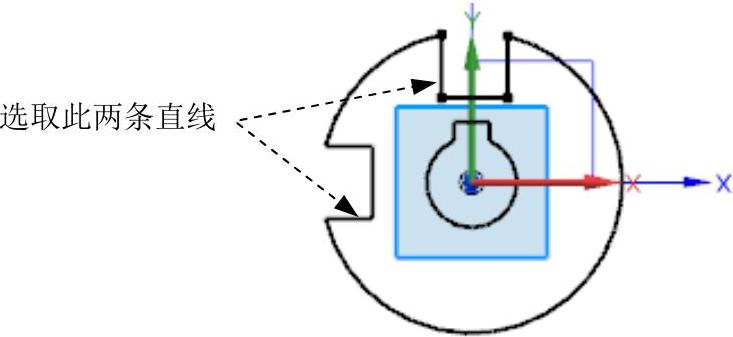

Step7.参照上述步骤添加图2.12.11所示的“相等”约束。

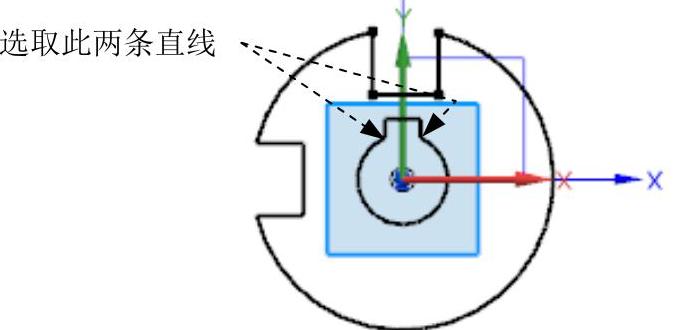

图2.12.10 添加约束（六）


图2.12.11 添加约束（七）(www.chuimin.cn)

Step8.参照上述步骤添加图2.12.12所示的“相等”约束。

Step9.参照上述步骤添加图2.12.13所示的“相等”约束。


图2.12.12 添加约束（八）


图2.12.13 添加约束（九）

Stage4.添加尺寸约束

Step1.标注水平尺寸。

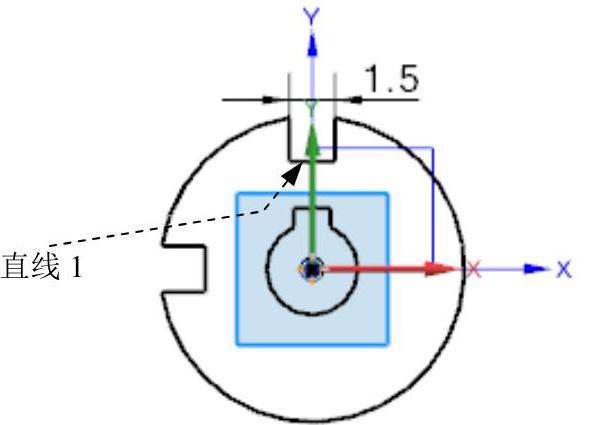

（1）选择下拉菜单978-7-111-46323-8-Chapter02-615.jpg978-7-111-46323-8-Chapter02-616.jpg978-7-111-46323-8-Chapter02-617.jpg978-7-111-46323-8-Chapter02-618.jpg978-7-111-46323-8-Chapter02-619.jpg命令，在“线性尺寸”对话框978-7-111-46323-8-Chapter02-620.jpg区域978-7-111-46323-8-Chapter02-621.jpg的下拉列表中选择978-7-111-46323-8-Chapter02-622.jpg选项，选取图2.12.14所示的直线1，在弹出的动态输入框中输入尺寸值1.5，单击鼠标中键，完成直线1的水平标注。

（2）参照上述步骤可标注直线2水平长度（图2.12.15），尺寸值为1.2。

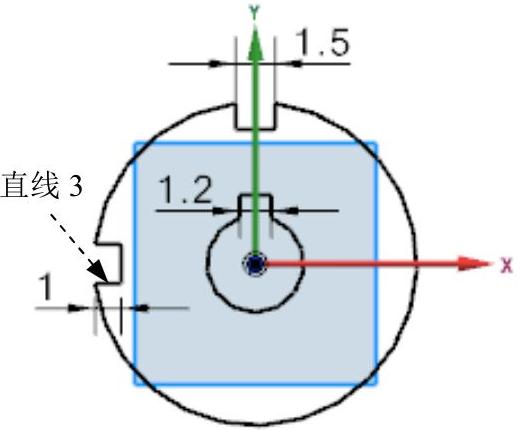

（3）参照上述步骤可标注直线3水平长度（图2.12.16），尺寸值为1。


图2.12.14 水平标注（一）

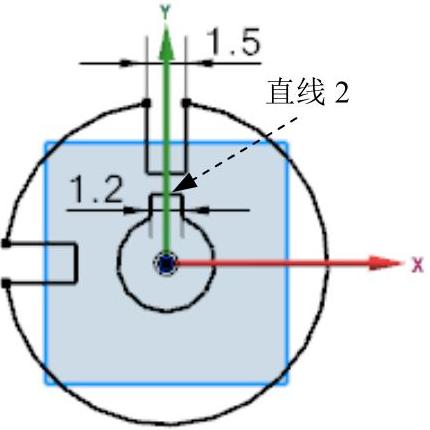

图2.12.15 水平标注（二）


图2.12.16 水平标注（三）

Step2.标注竖直尺寸。选择下拉菜单978-7-111-46323-8-Chapter02-626.jpg978-7-111-46323-8-Chapter02-627.jpg978-7-111-46323-8-Chapter02-628.jpg978-7-111-46323-8-Chapter02-629.jpg978-7-111-46323-8-Chapter02-630.jpg命令，在“线性尺寸”对话框978-7-111-46323-8-Chapter02-631.jpg区域978-7-111-46323-8-Chapter02-632.jpg的下拉列表中选择978-7-111-46323-8-Chapter02-633.jpg选项，分别选取图2.12.17所示的直线4和水平轴线，在弹出的动态输入框中输入尺寸值2，单击鼠标中键，完成直线4和水平轴线之间的竖直距离标注。


图2.12.17 竖直标注

Step3.标注半径尺寸。

（1）选择下拉菜单978-7-111-46323-8-Chapter02-635.jpg978-7-111-46323-8-Chapter02-636.jpg978-7-111-46323-8-Chapter02-637.jpg978-7-111-46323-8-Chapter02-638.jpg978-7-111-46323-8-Chapter02-639.jpg命令，在“径向尺寸”对话框978-7-111-46323-8-Chapter02-640.jpg区域978-7-111-46323-8-Chapter02-641.jpg的下拉列表中选择978-7-111-46323-8-Chapter02-642.jpg选项，标注圆弧1，半径尺寸为1.5（图2.12.18）。

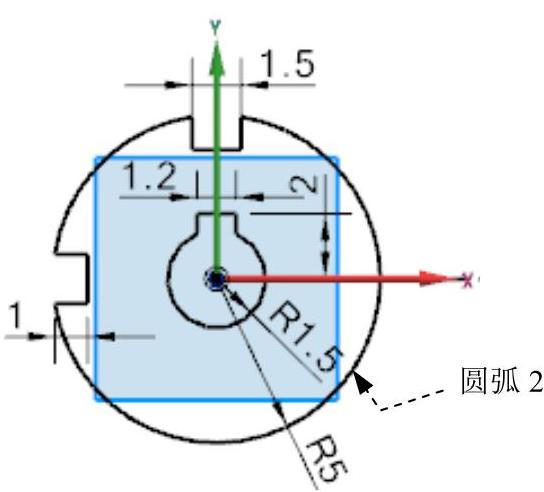

（2）参照上述步骤可标注圆弧2（图2.12.19），半径尺寸为5。

（3）此时系统提示978-7-111-46323-8-Chapter02-643.jpg。

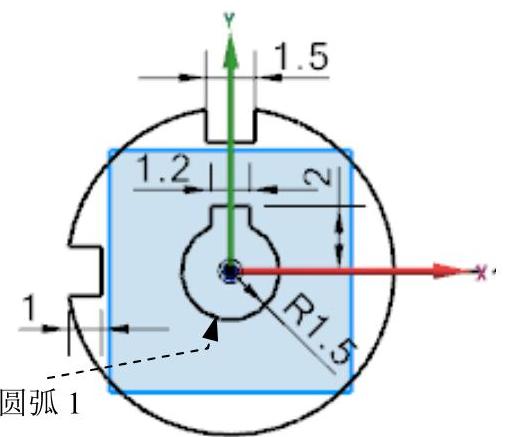

图2.12.18 半径标注（一）


图2.12.19 半径标注（二）

Stage5.草图特征操作

Step1.镜像曲线特征1。选择下拉菜单978-7-111-46323-8-Chapter02-646.jpg978-7-111-46323-8-Chapter02-647.jpg978-7-111-46323-8-Chapter02-648.jpg978-7-111-46323-8-Chapter02-649.jpg978-7-111-46323-8-Chapter02-650.jpg命令，系统弹出“镜像曲线”对话框，选取图2.12.20a所示的直线1、直线2和直线3三条直线为“要镜像的曲线”，选取图2.12.20a所示的水平轴线为镜像中心线，单击对话框中的978-7-111-46323-8-Chapter02-651.jpg按钮，完成镜像曲线特征1的操作。

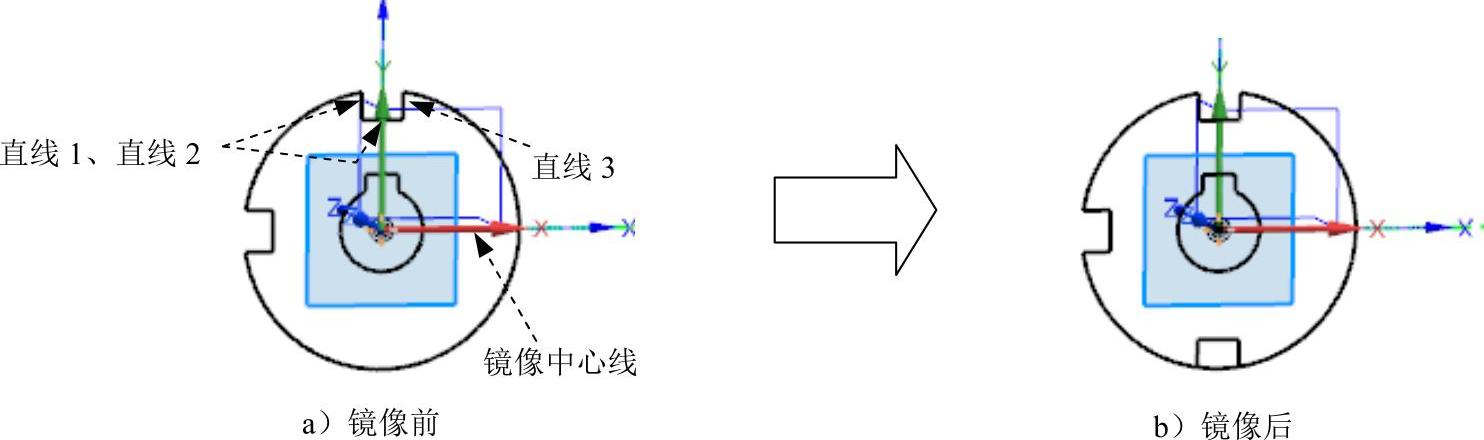

图2.12.20 镜像特征1

Step2.镜像曲线特征2。选择下拉菜单978-7-111-46323-8-Chapter02-653.jpg978-7-111-46323-8-Chapter02-654.jpg978-7-111-46323-8-Chapter02-655.jpg978-7-111-46323-8-Chapter02-656.jpg978-7-111-46323-8-Chapter02-657.jpg命令。系统弹出“镜像曲线”对话框，选取图2.12.21a所示的直线1、直线2和直线3三条直线为“要镜像的曲线”，选取图2.12.21a所示的竖直轴线为镜像中心线，单击对话框中的978-7-111-46323-8-Chapter02-658.jpg按钮，完成镜像曲线特征2的操作。

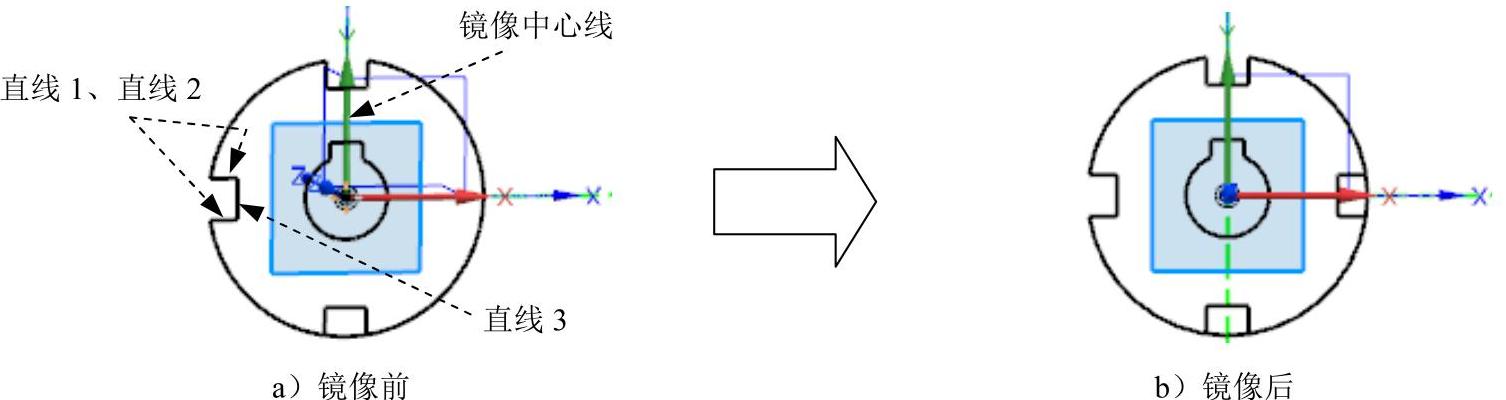

图2.12.21 镜像特征2

Step3.修剪曲线。选择下拉菜单978-7-111-46323-8-Chapter02-660.jpg978-7-111-46323-8-Chapter02-661.jpg978-7-111-46323-8-Chapter02-662.jpg978-7-111-46323-8-Chapter02-663.jpg978-7-111-46323-8-Chapter02-664.jpg命令，选取图2.12.22a所示的要剪切的部分，修剪后的图形如图2.12.22b所示。


图2.12.22 修剪曲线
