范例概述：

本范例主要介绍草图的绘制、编辑和标注的过程，读者要重点掌握约束与尺寸的标注，如图2.11.1所示。其绘制过程如下：

图2.11.1 范例1

Step1.新建一个文件。

（1）选择下拉菜单命令，系统弹出“新建”对话框。

（2）在“新建”对话框的选项栏中选取模板类型为，在文本框中输入文件名为spsk01，然后单击按钮。

Step2.选择下拉菜单命令，系统弹出“创建草图”对话框，选择XY平面为草图平面，单击该对话框中的按钮，系统进入草图环境。

Step3.选择下拉菜单命令，大致绘制图2.11.2所示的草图。

Step4.添加几何约束。

（1）单击“显示草图约束”按钮和“几何约束”按钮，系统弹出图2.11.3所示的“几何约束”对话框，单击按钮，选取图2.11.4所示的直线和圆弧，则在直线和圆弧之间添加图2.11.5所示的“相切”约束。

图2.11.2 绘制草图

图2.11.4 定义约束对象

图2.11.3 “几何约束”对话框

图2.11.5 添加约束（一）

（2）参照上述步骤完成图2.11.6所示的相切约束。

（3）单击按钮，选取图2.11.7所示的两条直线，则添加“相等”约束（图2.11.8）。

图2.11.6 添加约束（二）

图2.11.7 添加约束（三）

（4）参照上述步骤完成图2.11.9所示的相等约束。

（5）单击“等半径”按钮，选取图2.11.8所示的两圆弧，添加“等半径”约束。

图2.11.8 添加约束（四）

图2.11.9 添加约束（五）

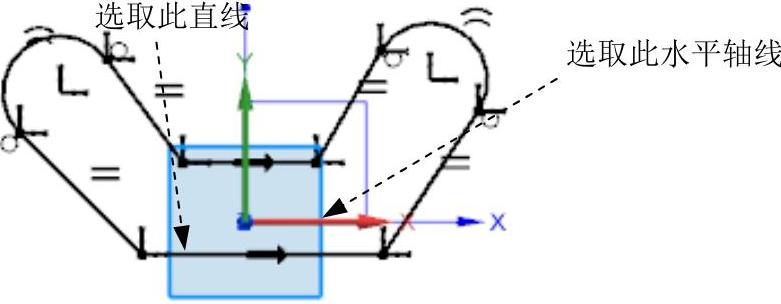

（6）单击“共线”按钮，选取图2.11.10所示的直线和水平轴线，添加“共线”约束。

(www.chuimin.cn)

图2.11.10 添加约束（六）

Step5.添加尺寸约束。

（1）标注竖直尺寸。

①选择下拉菜单命令，在“线性尺寸”对话框区域的下拉列表中选择选项，分别选取图2.11.11所示的两条直线的竖直距离。

②单击图2.11.11所示的一点，确定标注位置。

③在弹出的动态输入框中输入尺寸值15，单击鼠标中键。

④参照上述步骤标注圆弧1和水平轴线（图2.11.12），尺寸值为25。

图2.11.11 竖直标注（一）

图2.11.12 竖直标注（二）

（2）标注水平尺寸。

①选择下拉菜单命令，在“线性尺寸”对话框区域的下拉列表中选择选项，可标注直线1的长度。

②单击图2.11.13所示的一点确定标注位置。

③在弹出的动态输入框中输入尺寸值16，单击鼠标中键。

④参照上述步骤可标注直线2的长度（图2.11.14），尺寸值为12。

图2.11.13 水平标注（一）

图2.11.14 水平标注（二）

⑤参照上述步骤可标注直线1的端点和竖直轴之间的距离（图2.11.15），尺寸值为8。

⑥参照上述步骤可标注直线2的端点和竖直轴之间的距离（图2.11.16），尺寸值为6。

⑦参照上述步骤可标注圆弧1和圆弧2之间的距离（图2.11.16），尺寸值为52。

图2.11.15 水平标注（三）

图2.11.16 水平标注（四）

（3）标注半径尺寸。

①选择下拉菜单命令，在“径向尺寸”对话框区域的下拉列表中选择选项，标注圆弧2，标注半径尺寸为8，如图2.11.17所示。

②此时系统提示。

图2.11.17 半径标注
