约束备选解：UGNX9.0超级学习手册
【摘要】：当用户对一个草图对象进行约束操作时，同一约束条件可能存在多种满足约束的情况，“备选解”操作正是针对这种情况的，它可从约束的一种解法转为另一种解法。分别选取任意一个圆，则实现“备选解”操作，如图2.10.14所示。图2.10.13 “备选解”对话框图2.10.14 备选解
当用户对一个草图对象进行约束操作时，同一约束条件可能存在多种满足约束的情况，“备选解”操作正是针对这种情况的，它可从约束的一种解法转为另一种解法。
“草图工具”工具栏中没有备选解按钮，读者可以在工具栏中加入此
按钮，也可通过定制的方法在下拉菜单中添加该命令（以下如有添加命令或按钮的情况将不再说明）。单击此按钮，则会弹出“备选解”对话框（图2.10.13），在系统
的提示下选择对象，系统会将所选对象直接转换为同一约束的另一种约束表现形式，单击
按钮之后还可以继续对其他操作对象进行约束方式的“备选解”操作；如果没有，则单击
按钮完成“备选解”操作。
下面用一个具体的实例来说明“备选解”的操作。如图2.10.14所示，绘制的是两个相切的圆。我们知道两圆相切有“外切”和“内切”两种情况。如果不想要图中所示的“外切”的图形，就可以通过“备选解”操作，把它们转换为“内切”的形式，具体步骤如下：
Step1.打开文件D：\ug90\work\ch02.10\alternation.prt。
Step2.双击草图，单击
按钮，进入草图工作环境。
Step3.选择命令。选择下拉菜单
命令，系统弹出“备选解”对话框，如图2.10.13所示。
Step4.定义对象。分别选取任意一个圆，则实现“备选解”操作，如图2.10.14所示。(www.chuimin.cn)
Step5.单击
按钮，关闭“备选解”对话框。

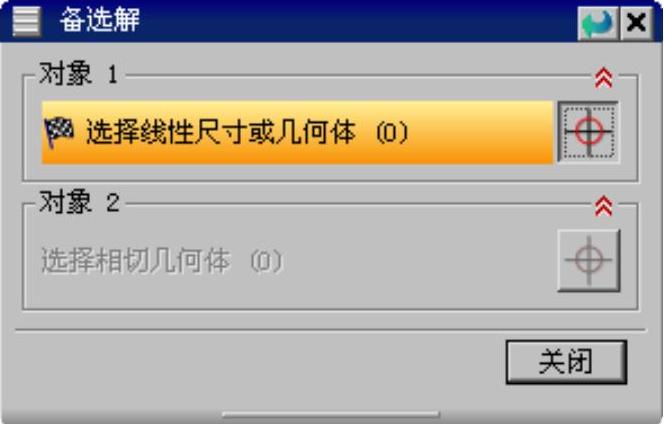

图2.10.13 “备选解”对话框

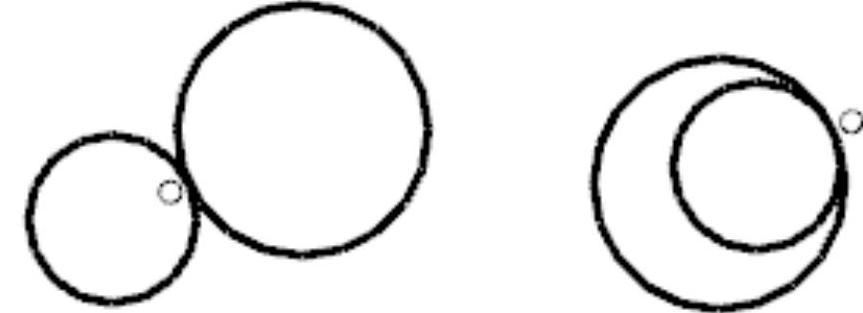

图2.10.14 备选解
