草图曲线一般可用于拉伸、旋转和扫掠等特征的剖面，如果要改变特征截面的形状，可以通过“编辑定义截面”功能来实现。图2.9.18所示的编辑定义截面的具体操作步骤如下：

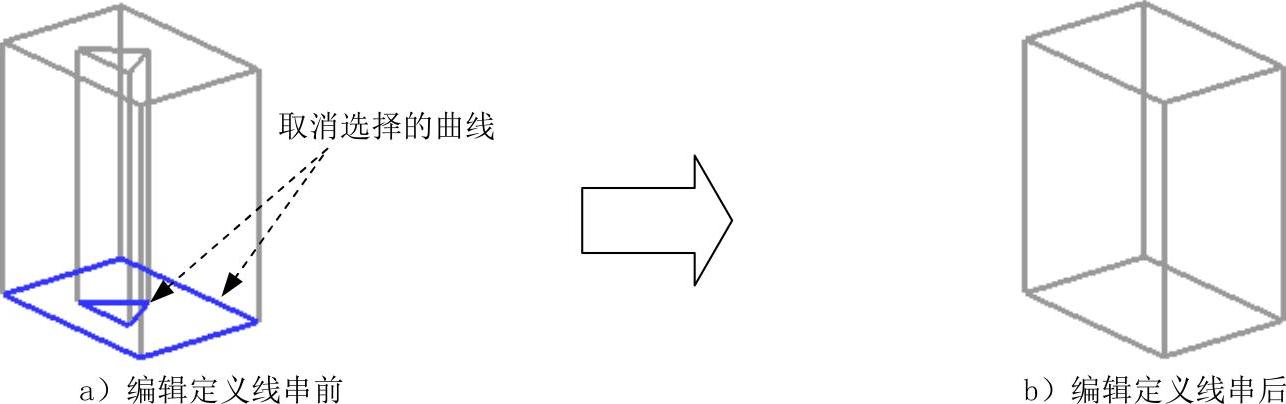

图2.9.18 编辑定义截面

Step1.打开文件D：\ug90\work\ch02.09\editdefinedcurve.prt。

Step2.在特征树中右击草图，在弹出的快捷菜单中选择命令，进入草图编辑环境。选择下拉菜单命令，系统弹出图2.9.19所示的“编辑定义截面”对话框（如果当前草图中没有曲线经过拉伸、旋转等操作来生成几何体，系统弹出图2.9.20所示“编辑定义截面”对话框）。

注意：“编辑定义截面”操作只适用于经过拉伸、旋转生成特征的曲线，如果不符合此要求，此操作就不能实现。

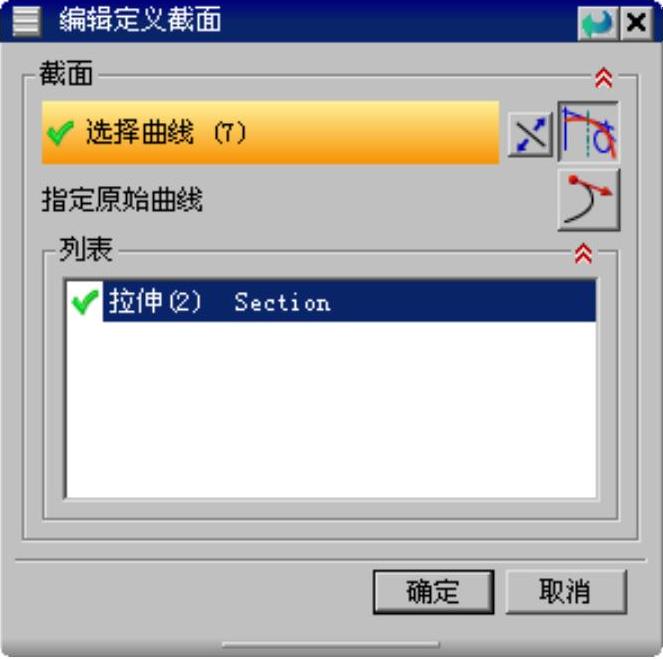

图2.9.19 “编辑定义截面”对话框

(www.chuimin.cn)

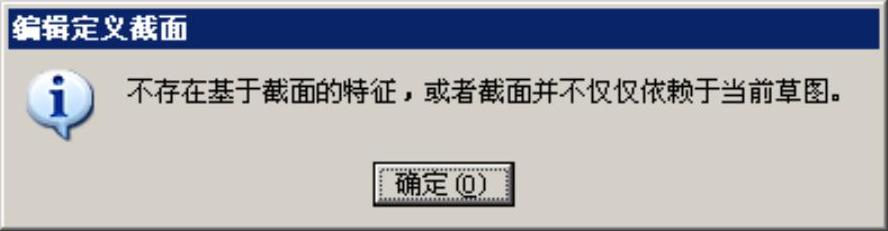

图2.9.20 “编辑定义截面”对话框

Step3.按住Shift键，在草图中选取图2.9.21所示（曲线以高亮显示）曲线的任意部分（如矩形），系统则排除整个草图曲线；再选取图2.9.21所示曲线──矩形的4条线段（此时不用按住Shift键）作为新的草图截面，单击对话框中的“替换助理”按钮。

说明：用Shift+左键选择要移除的对象；用左键选择要添加的对象。

Step4.单击按钮，完成草图截面的编辑。单击按钮，退出草图环境。

Step5.更新模型。选择下拉菜单命令。

说明：此处如果不进行更新就无法看到编辑后的结果。

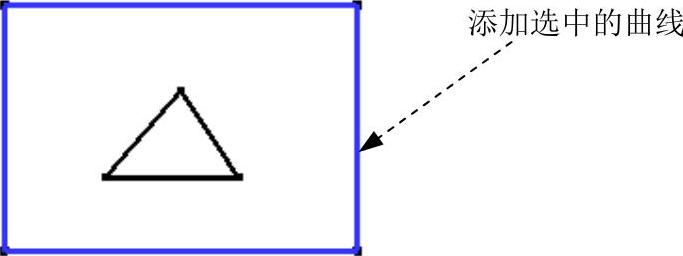

图2.9.21 添加选中的曲线
