UGNX9.0超级学习手册：镜像草图对象

2023-11-20 理论教育版权反馈

【摘要】：镜像操作是将草图对象以一条直线为对称中心，将所选取的对象以这条对称中心为轴进行复制，生成新的草图对象。镜像复制的对象与原对象形成一个整体，并且保持相关性。“镜像”操作在绘制对称图形时是非常有用的。下面以图2.9.14所示的实例来说明“镜像”的一般操作步骤。图2.9.14 镜像操作Step1.打开文件D：\ug90\work\ch02.09\mirror.prt，如图2.9.14a所示。选择下拉菜单命令，系统弹出图2.9.15所示的“镜像曲线”对话框。

镜像操作是将草图对象以一条直线为对称中心，将所选取的对象以这条对称中心为轴进行复制，生成新的草图对象。镜像复制的对象与原对象形成一个整体，并且保持相关性。“镜像”操作在绘制对称图形时是非常有用的。下面以图2.9.14所示的实例来说明“镜像”的一般操作步骤。

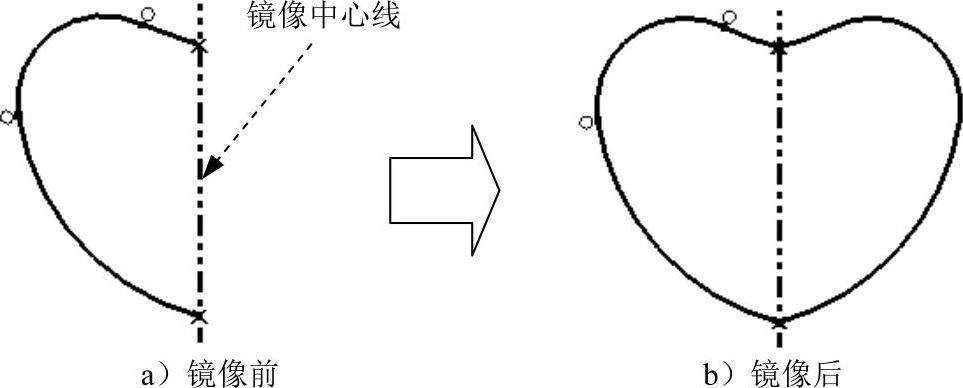

图2.9.14 镜像操作

Step1.打开文件D：\ug90\work\ch02.09\mirror.prt，如图2.9.14a所示。

Step2.双击草图，单击按钮，进入草图环境。

Step3.选择命令。选择下拉菜单命令，系统弹出图2.9.15所示的“镜像曲线”对话框。

Step4.定义镜像对象。在“镜像曲线”对话框中单击“曲线”按钮，选取图形区中的所有草图曲线。

Step5.定义中心线。单击“镜像曲线”对话框中的“中心线”按钮，选取坐标系的Y轴作为镜像中心线。(www.chuimin.cn)

Step6.单击按钮，完成镜像操作，结果如图2.9.14b所示。

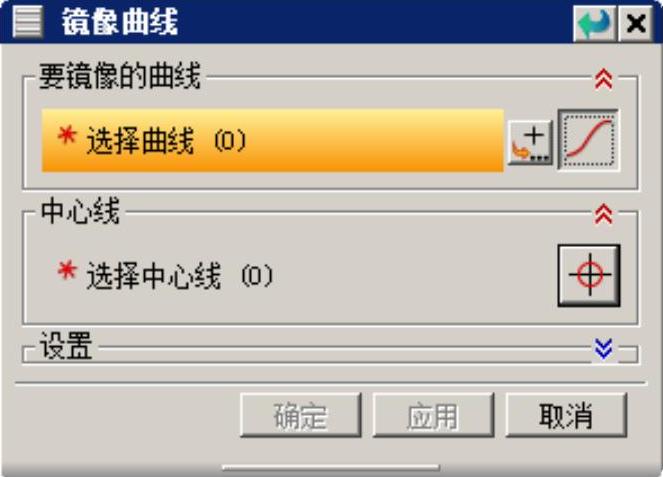

图2.9.15 “镜像曲线”对话框

图2.9.15所示“镜像曲线”对话框中各选项的功能说明如下：

●（镜像中心线）：用于选择直线或轴作为镜像的中心线。选择草图中的直线作为镜像中心线时，所选的直线会变成参考线，暂时失去作用。如果要将其转化为正常的草图对象，可用“草图约束”工具栏中的“转换为参考的/激活的”功能。

●（要镜像的曲线）：用于选择一个或多个要镜像的草图对象。在选取镜像中心线后，用户可以在草图中选取要进行“镜像”操作的草图对象。
