UGNX9.0坐标系介绍及使用方法

2023-11-20 理论教育版权反馈

【摘要】：UG NX 9.0中有三种坐标系：绝对坐标系、工作坐标系和基准坐标系。系统用XC、YC和ZC表示工作坐标系的坐标。工作坐标系的XC-YC平面称为工作平面。可隐藏基准坐标系以及其单个组成部分。图2.6.1 工作坐标系图2.6.2 基准坐标系4.右手定则●常规的右手定则。

UG NX 9.0中有三种坐标系：绝对坐标系、工作坐标系和基准坐标系。在使用软件的过程中经常要用到坐标系，下面对这三种坐标系作简单的介绍。

1.绝对坐标系（ACS）

绝对坐标系是原点在（0，0，0）的坐标系，是固定不变的。

2.工作坐标系（WCS）

工作坐标系包括坐标原点和坐标轴，如图2.6.1所示。它的轴通常是正交的（即相互间为直角），并且遵守右手定则。

说明：

●工作坐标系不受修改操作（删除、平移等）的影响，但允许非修改操作，如隐藏和分组。

●UG NX 9.0的部件文件可以包含多个坐标系，但是其中只有一个是WCS。

●用户可以随时挑选一个坐标系作为工作坐标系（WCS）。系统用XC、YC和ZC表示工作坐标系的坐标。工作坐标系的XC-YC平面称为工作平面。

3.基准坐标系（CSYS）

基准坐标系（CSYS）由单独的可选组件组成，如图2.6.2所示。

●整个基准坐标系

●三个基准平面。

●三个基准轴。(www.chuimin.cn)

●原点。

可在基准坐标系中选择单个基准平面、基准轴或原点。可隐藏基准坐标系以及其单个组成部分。

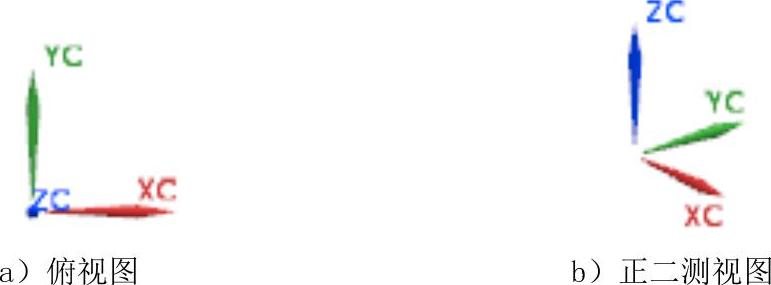

图2.6.1 工作坐标系（WCS）

图2.6.2 基准坐标系（CSYS）

4.右手定则

●常规的右手定则。

如果坐标系的原点在右手掌，拇指向上延伸的方向对应于某个坐标轴的方向，则可以利用常规的右手定则确定其他坐标轴的方向。例如，假设拇指指向ZC轴的正方向，食指伸直的方向对应于XC轴的正方向，中指向外延伸的方向则为YC轴的正方向。

●旋转的右手定则。

旋转的右手定则用于将矢量和旋转方向关联起来。

当拇指伸直并且与给定的矢量对齐时，则弯曲的其他四指就能确定该矢量关联的旋转方向。反过来，当弯曲手指表示给定的旋转方向时，则伸直的拇指就确定关联的矢量。

例如，如果要确定当前坐标系的旋转逆时针方向，那么拇指就应该与ZC轴对齐，并指向其正方向，这时逆时针方向即为四指从XC轴正方向向YC轴正方向旋转。
