1.进入草图环境的操作方法

Step1.打开UG NX 9.0后，选择下拉菜单命令（或单击“新建”按钮），系统弹出“新建”对话框，在选项卡中选取模板类型为，在文本框中输入文件名（例如：modell.prt），在文本框中输入模型的保存目录，然后单击按钮，进入UG NX 9.0建模环境。

Step2.选择下拉菜单命令，系统弹出“创建草图”对话框，选择“XY平面”为草图平面，单击对话框中的按钮，系统进入草图环境。

2.选择草图平面

进入草图工作环境以后，在创建新草图之前，一个特别要注意的事项就是要为新草图选择草图平面，也就是要确定新草图在三维空间的放置位置。草图平面是草图所在的某个空间平面，它可以是基准平面，也可以是实体的某个表面。

“创建草图”对话框的作用就是用于选择草图平面，利用“创建草图”对话框选择某个平面作为草图平面，然后单击按钮予以确认。

“创建草图”对话框中部分选项说明如下：

●区域：

☑：选取该选项后，用户可以在绘图区选择任意平面为草图平面（此选项为系统默认选项）。

☑：选取该选项后，系统在用户指定的曲线上建立一个与该曲线垂直的平面作为草图平面。

●区域：

☑：选取该选项后，用户可以选择基准面或者图形中现有的平面作为草图平面。进入草图环境后，系统默认的平面为XY平面，单击按钮后，系统默认XY平面为草图平面。

☑：选取该选项后，用户可以通过“平面”按钮创建一个基准面作为草图平面。

☑：选取该选项后，可通过“创建基准坐标系”按钮创建一个坐标系，用户可以选取该坐标系中的基准面作为草图平面。

☑（反向）：单击该按钮可以切换基准轴法线的方向。

●区域：

☑：选取该选项后，用户可定义参考平面与草图平面的位置关系为水平。(www.chuimin.cn)

☑：选取该选项后，用户可定义参考平面与草图平面的位置关系为竖直。

3.退出草图环境的操作方法

单击按钮，退出草图环境。

4.直接草图工具

在UG NX 9.0中，系统还提供了另一种草图创建的环境——直接草图，进入直接草图环境的具体操作步骤如下。

Step1.新建模型文件，进入UG NX 9.0建模环境。

Step2.选择下拉菜单命令，系统弹出“创建草图”对话框，选择XY平面为草图平面，单击对话框中的按钮，系统进入直接草图环境，此时可以使用屏幕下方的“直接草图”工具栏（图2.2.1）绘制草图。

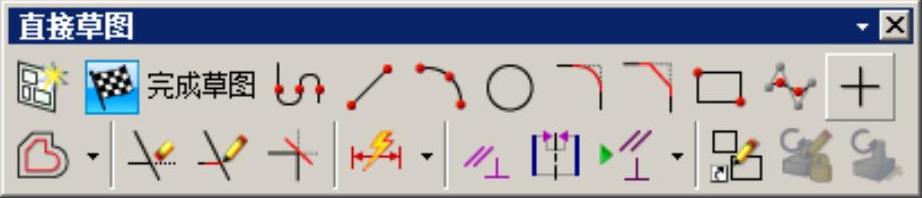

图2.2.1 “直接草图”工具栏

Step3.单击工具栏中的“完成草图”按钮，即可退出直接草图环境。

说明：

●“直接草图”工具创建的草图，在部件导航器中同样会显示为一个独立的特征，也能作为特征的截面草图使用。此方法本质上与“任务环境中的草图”没有区别，只是实现方式较为“直接”。

●在“直接草图”创建环境中，系统不会自动将草图平面与屏幕对齐，需要将草图平面旋转到大致与屏幕对齐的位置，然后使用快捷键F8对齐草图平面。

●单击“直接草图”工具栏中的“在草图任务环境中打开”按钮，系统即可进入“任务环境中的草图”环境。

●在三维建模环境下，双击已绘制的草图也能进入直接草图环境。

为保证内容的一致性，本书中的草图均以“任务环境中的草图”来创建。
