涵洞洞口形式的选择-桥涵水文学
【摘要】：涵洞洞口建筑形式必须根据涵洞类型、河床及洞口附近的地形和地质条件、水流特征等合理选择。这种洞口形式多用于盖板涵和拱涵。对圆管涵及斜度较大的拱涵，为了减少涵洞端部施工的困难，多采用这种涵洞。图8-17斜交涵洞的洞口布置斜交正做；斜交斜做
涵洞洞口建筑形式必须根据涵洞类型、河床及洞口附近的地形和地质条件、水流特征等合理选择。最常用的建筑形式有：八字翼墙式、锥形护坡式、一字墙护坡、跌水井式及流线形洞口等，如图8-16所示。
1.八字翼墙式或锥形护坡式洞口

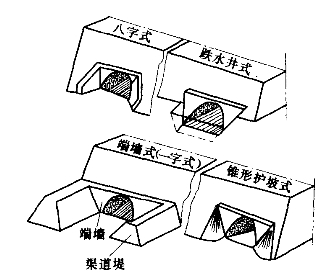

图8-16 涵洞洞口形式
这种洞口形式适用于平坦顺直、河沟较宽、纵断面高差变化不大的河沟和孔径有一定压缩的情况。它们具有水力条件较好、工程量小、施工简单、经济等优点，因而是经常采用的洞口形式。当涵洞高度在5m以下时，八字翼墙式较锥形护坡式更为经济。
2.一字墙护坡洞口
这种洞口形式具有构造简单、工程量小的特点，适用于边坡规则的人工渠道或在窄而深、河床纵断面变化不大的天然河沟上采用。
3.跌水井式洞口
在排出傍山较长距离内的边沟及截水沟的水时，由于进水口涵底低于边沟底，就需设边沟跌水井洞口。它具有消能和沉淀泥沙的作用。
4.流线形洞口(www.chuimin.cn)
将涵洞进水口端节升高，立面上形成流线形。当用于压力式涵洞时，可使涵内充满水；当用于无压力式涵洞时，可有效地提高涵洞的泄水能力。这种洞口形式多用于盖板涵和拱涵。
5.斜交涵洞洞口
当涵洞与路线斜交时，洞口布置常见的有两种方法，如图8-17所示。
（1）斜交正做洞口［图8-17（a）］：洞口断面N-N与涵洞中心线相垂直，与路线的中心线斜交。对圆管涵及斜度较大的拱涵，为了减少涵洞端部施工的困难，多采用这种涵洞。
（2）斜交斜做洞口［图8-17（b）］：洞口断面N-N与路线中心线平行，与涵洞中心线斜交。这种洞口比较美观，泄流条件较好，采用较多。
图8-17 斜交涵洞的洞口布置
（a）斜交正做；（b）斜交斜做
