选择涵洞类型-桥涵水文学
【摘要】：根据涵洞洞身的构造型式不同，涵洞可分为圆管涵、拱涵、盖板涵和箱涵等。圆管涵的直径一般为0.5～1.5m，直径较小时，可用素混凝土制作，直径大于1.0 m时，一般应设立钢筋。盖板涵在跨径较小时，可用条石作盖板。图8-14涵洞构造图图8-15倒虹吸管拱涵可做成较大的孔径，能通过较大的洪水流量。拱涵的超载潜力较大，现被广泛采用。为了便于施工，一段路线上的涵洞不易采取过多的类型，以便集中预制，节省模板，保证质量。
根据涵洞洞身的构造型式不同，涵洞可分为圆管涵、拱涵、盖板涵和箱涵等。
圆管涵的直径一般为0.5～1.5m，直径较小时，可用素混凝土制作，直径大于1.0 m时，一般应设立钢筋。圆管涵受力情况和适应基础性能较好，不需设置墩台，圬工数量较小，又便于工场预制，所以造价较低。但圆管涵的过水能力较小，而且要求涵顶以上必须有一定高度的填土，因此仅在设计流量较小、路基又有一定填土高度时，被广泛采用。
盖板涵在跨径较小时，可用条石作盖板。过去，石盖板涵的跨径限制在1.5 m以下，近几年来有些地方已修建了跨径较大的石盖板涵。当需要跨径较大或当地缺乏条石时，可采用钢筋混凝土盖板。这种涵洞对洞顶填土高度的要求较低，甚至可以不填土（称为明涵），所以盖板涵可以在低路堤上设置。

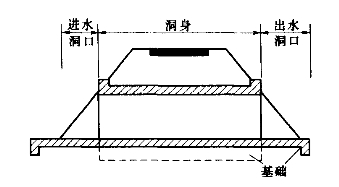

图8-14 涵洞构造图
图8-15 倒虹吸管(www.chuimin.cn)
拱涵可做成较大的孔径，能通过较大的洪水流量。石料丰富的地区，容易就地取材，可以少用或不用钢筋。拱涵的超载潜力较大，现被广泛采用。
箱涵适用于软土地基，但施工困难，造价较高，一般不常用。高速公路的通道多采用箱涵。
此外，路线通过平原区，填土高度不能满足设置涵洞的要求时，或在浅路堑处，可以考虑采用倒虹吸管（图8-15）。
为了便于施工，一段路线上的涵洞不易采取过多的类型，以便集中预制，节省模板，保证质量。为了便于养护，当涵洞长度为15～30m时，其孔径（或净高）不宜小于1.0 m；长度大于30m时，则不宜小于1.25m。除为农田灌溉专设的涵管以外，一般涵管的管径不得小于0.75m。
一般新建涵洞，较多采用无压力式涵洞。在不受涵前蓄水限制时，才允许采用压力式或半压力式涵洞，并须保证涵身不漏水，进水口、基底及路基不被冲毁。
