桥涵水流图示-桥涵水文学
【摘要】：根据涵洞出水口是否被下游水面淹没，可分为自由式出流与淹没式出流两类。图8-10无压力式涵洞水流图式图8-11半压力式涵洞水流图式当工程上采用半压力式涵洞时，涵底纵坡常用i≥ik。
根据涵洞出水口是否被下游水面淹没，可分为自由式出流与淹没式出流两类。实际工程中绝大多数为自由式出流。
按涵洞进水口建筑形式不同与涵前水头高低，水流通过涵洞可分为无压力式、半压力式、压力式三种。
1.无压力式涵洞
当涵洞的进水口建筑为普通型（端墙式、八字式、锥形护坡式），而涵前水深H≤1.2hT时（hT为涵洞洞身净高），或者进水口建筑为流线形（喇叭形、抬高式），而涵前水深H≤1.4hT时，水流在进水口处受到侧向束窄，水面急剧下降，在洞口不远处形成一个收缩断面，水流流经全涵洞均保持自由水面，称为无压力式水流状态，如图8-10所示。公路上大多数涵洞，都采用无压力式。
2.半压力式涵洞
当涵洞的进水口建筑为普通型，且水流充满进口，涵前水深H＞1.2hT时（出水口不被淹没），但收缩断面以后在整个涵洞内都具有自由水面，称为半压力式水流状态，如图8-11所示。

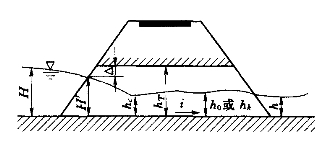

图8-10 无压力式涵洞水流图式

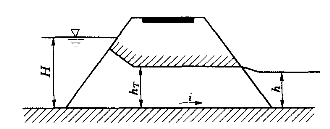

图8-11 半压力式涵洞水流图式
当工程上采用半压力式涵洞时，涵底纵坡常用i≥ik（临界坡度）。当i＜ik时，收缩断面以后出现波状水跃，波动的水面与涵顶断续接触，使收缩断面顶部的压强断续出现真空，水流极不稳定，一般避免使用。
3.压力式涵洞
当涵洞的进水口建筑为流线形，而涵前水深H＞1.4hT时，且涵底纵坡i＜iw（摩阻坡度），或者下游洞口被淹没时，则整个涵洞的断面都充满水流，称为压力式水流状态，如图8-12和图8-13所示。(www.chuimin.cn)

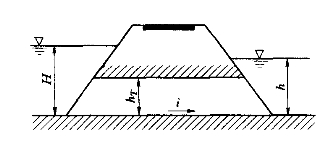

图8-12 压力式涵洞自由式出流
图8-13 压力式涵洞淹没流出流
涵洞的摩阻坡度iw为恰好使水流重力克服水流摩阻力所需要的坡度，可按式（8-17）计算：
式中 iw——摩阻坡度；
Q——过涵流量，m3/s；
A——涵身断面全面积，m2；
C——谢才系数，m1/2/s
；
R——涵身断面的水力半径，m。
