桥墩的最低冲线高程：

桥台的最低冲线高程：

pagenumber_ebook=170,pagenumber_book=164

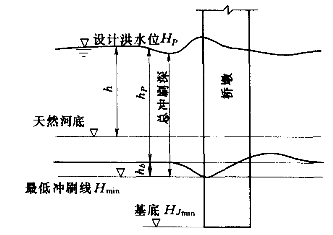

图6-19　墩台设计洪水冲刷线示意图

式中　HP——桥位断面的设计水位，m；

Δh——自然演变冲刷深度，m，一般可通过现场观测和调查确定。

hP——一般冲刷深度（自设计水位算起），m；(https://www.chuimin.cn)

hb——桥墩局部冲刷深度（自一般冲刷后的河床标高算起），m；

hg——桥台平衡冲刷深度，m；

h——桥台所在位置的水深，m。

在河槽摆动不稳定的河段上，桥墩和桥台的最低冲刷线（图6-19）高程取相同值，并取对工程不利者；而在稳定河段上，桥墩和桥台的最低冲刷线高程可分别取值。

实际上，桥下河床通常是由几层不同物理力学性质的土质组成，不同土质的抗冲能力不相同，从而产生了多层土壤构成的河床冲刷计算问题。河床土壤的分层冲刷可以采用逐层渐近计算法进行。下面以两层不同土壤构成的河床为例加以说明。

当河床的第二层土壤具有比第一层更大的抗冲能力时，如果采用第一层土壤的特征值计算的冲刷线位于第一层土壤内，此时计算的冲刷线可以作为冲刷线的采用值，如果采用第一层土壤的特征值计算的冲刷线位于第二层土壤内，使用第二层土壤特征值计算的冲刷线位于第一层内，则取一、二层的交界处作为冲刷线的采用值。

当河床第二层土壤的抗冲能力比第一层小时，若采用第一层土壤的特征值计算的冲刷线位于第一层内，此时冲刷线到本层底面要留有一定的安全值B，对于挟沙的河槽要求达到B≥0.17hP。对不挟沙的河滩水流要求达到B≥0.147hP，满足上述要求时，计算的冲刷线即为采用冲刷线；当安全值B不满足该要求时，采用第二层土壤特征值计算的冲刷线，如果其仍位于第一层内，此计算值可以作为冲刷线的采用值；若计算值位于第二层内，则应按上述方法考虑第三层冲刷的可能性。
