流向桥墩的水流受到桥墩阻挡，桥墩周围的水流结构发生急剧变化，水流的绕流使流线严重弯曲，床面附近形成螺旋形水流，剧烈淘刷桥墩周围，特别是迎水面的河床泥沙，形成冲刷坑的现象，称为局部冲刷。图6-16桥墩局部冲刷水流结构示意图图6-17桥墩局部冲刷示意图图6-18hb—v曲线根据模型试验和观测资料可知，桥墩局部冲刷深度hb与涌向桥墩的流速v有关。这时冲刷坑外缘与桥墩前端坑底的最大高差，就是最大局部冲刷深度hb。......
2023-11-20
桥涵水文学：非粘性土河床桥墩冲刷的研究
【摘要】：表6-4墩形系数及桥墩计算宽度续表续表2.65-1修正式当v≤v0时当v＞v0时式中Kη1——河床颗粒影响系数；——墩前泥沙起冲流速，m/s；n1——指数；其他符号意义同前。
1.65-2公式
当v≤v0（图6-18中的直线部分）
当v＞v0（图6-18中的曲线部分）
式中 hb——桥墩局部冲刷深度，m，从一般冲刷后床面算起；
Kξ——墩形系数，查表6-4；
B1——桥墩计算宽度，m，查表6-4；
Kη2——河床颗粒影响系数
；
hP——一般冲刷后的最大水深，m；
——河床泥沙平均粒径，mm；
v——一般冲刷后墩前行近流速，m/s；
v0——河床泥沙起动流速，m/s，
；
——墩前泥沙起冲流速，m/s
；
n2——指数
。

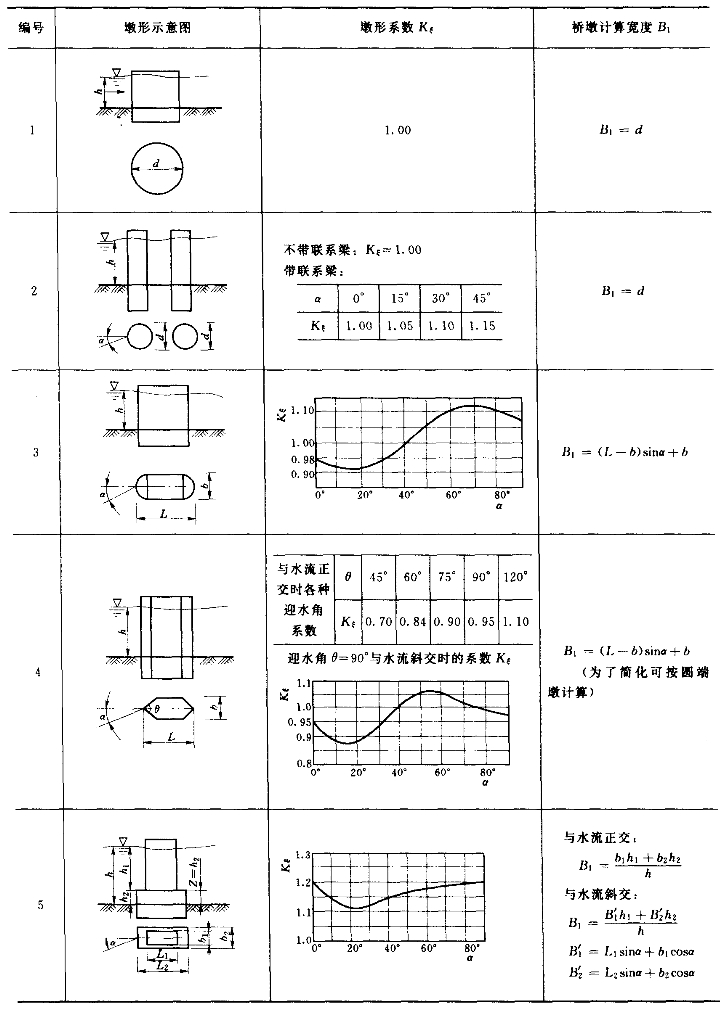

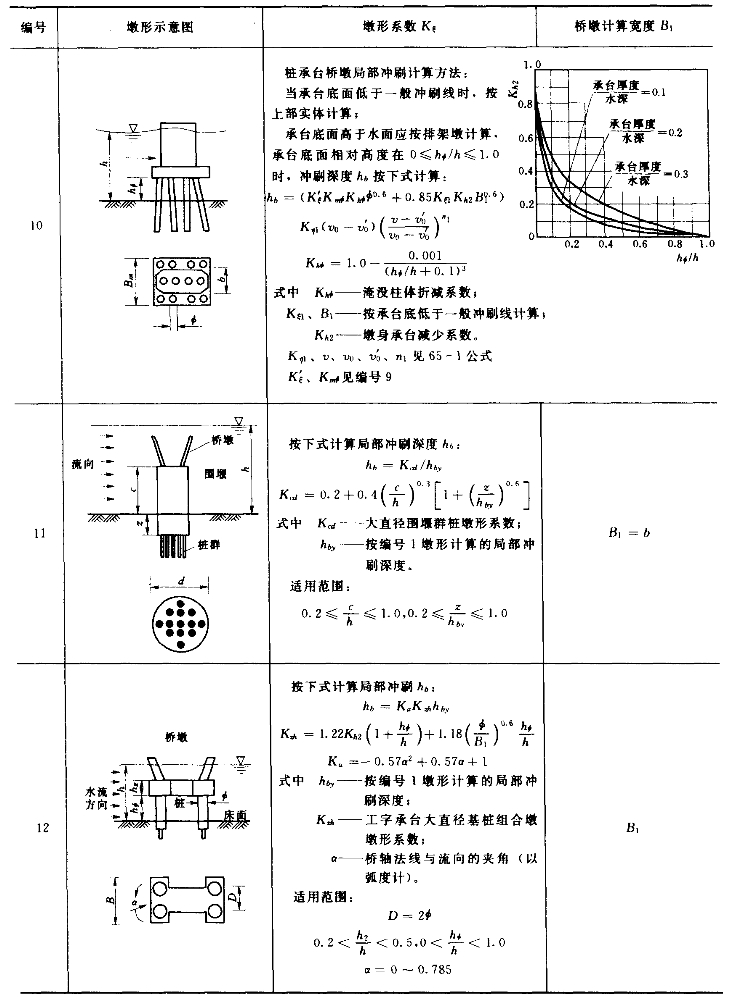

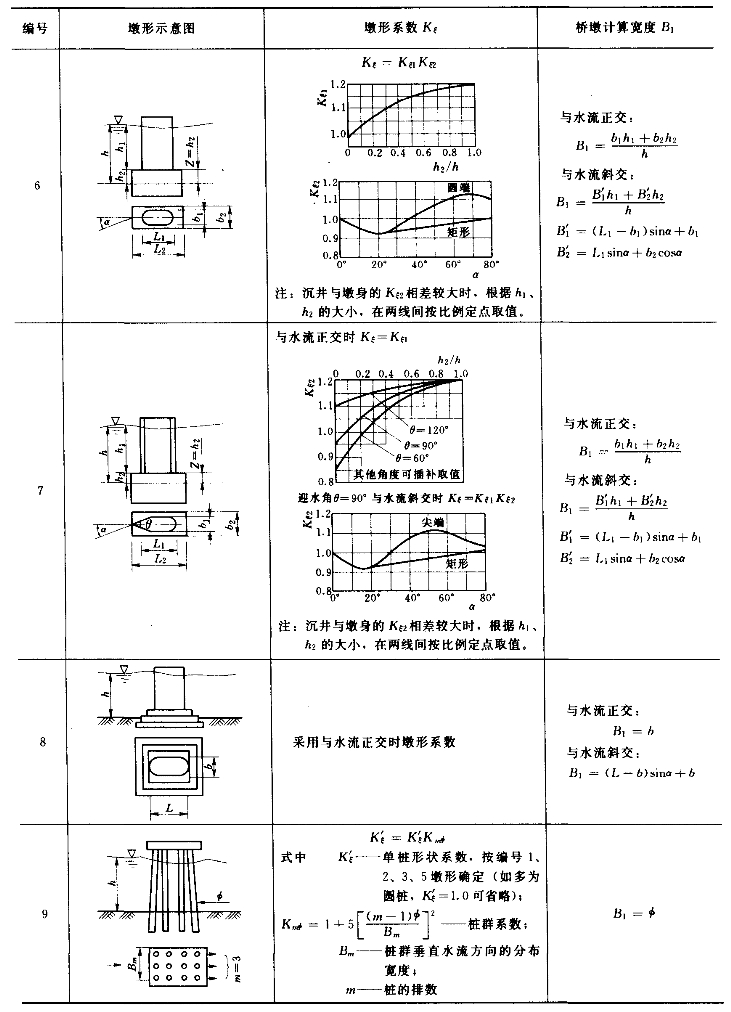

表6-4 墩形系数及桥墩计算宽度
续表
(www.chuimin.cn)
续表

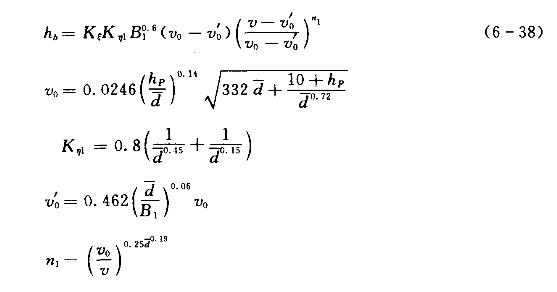

2.65-1修正式
当v≤v0时（图6-18中的直线部分）
当v＞v0时（图6-18中的曲线部分）
式中 Kη1——河床颗粒影响系数；
——墩前泥沙起冲流速，m/s；
n1——指数；
其他符号意义同前。
3.墩前行近水深和行近流速
桥墩局部冲刷假定是在一般冲刷完成后进行，因而一般冲刷后的最大水深为行近水深，一般冲刷后的垂线平均流速作为墩前行近流速。计算桥墩局部冲刷时，应根据所选用的一般冲刷计算公式，选择其对应的墩前行近流速公式。对于不同情况的局部冲刷，墩前行近流速按下列公式计算。
（1）当采用式（6-18）即64-2简化式计算一般冲刷深度时：
式中 vc——河槽平均流速，m/s；
——河槽平均水深，m。
