河床演变：桥涵水文学
【摘要】：建桥后的河床演变，各类河段具有不同的特点。图6-11平原顺直型河段平面；桥位断面图6-12平原弯曲型河段平面；桥位断面图6-13平原游荡型河段平面；桥位断面平原河流，若桥孔压缩河滩较多，河滩水流大量进入桥下河槽，使河槽的水流挟沙能力增大，可能引起桥下河槽的局部扩宽，威胁河滩上的墩台基础。
建桥后的河床演变，各类河段具有不同的特点。
平原顺直型河段（属于稳定性河段），通常桥孔不压缩河槽，对河槽自然演变的影响不明显，建桥前后的河床演变大致相同。河槽内边滩交错，不断向下游移动，深槽交替出现于桥下断面的左右两岸附近，靠近两岸墩台都可能遭受严重冲刷，如图6-11所示。
平原弯曲型河段（属于次稳定性河段），桥孔一般大于河槽，对河湾的发展和下移影响不大。在水流的冲击下，河湾顶部崩塌，整个河湾下移，同时曲率半径逐渐变小，有时会发生自然裁湾。河湾处深槽紧靠凹岸，最深点在湾顶稍下游，其位置和深度都随河湾的下移而变化。建桥后，河湾将在桥下继续移动，深槽可能逼近桥台和桥墩，或者逼近桥头引道和导流堤，如图6-12所示。
平原游荡型河段和山前区变迁型河段，沙洲罗列，河道纵横，主槽变化快，河床极不稳定。随着主流的摆动，断面变化剧烈，桥下断面各处都可能形成深槽或浅滩，湍急散乱的股流对墩台和路堤，可能造成严重冲刷，如图6-13所示。

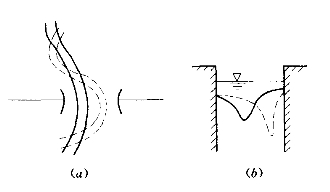

图6-11 平原顺直型河段
（a）平面；（b）桥位断面
图6-12 平原弯曲型河段(www.chuimin.cn)
（a）平面；（b）桥位断面
图6-13 平原游荡型河段
（a）平面；（b）桥位断面
平原河流，若桥孔压缩河滩较多，河滩水流大量进入桥下河槽，使河槽的水流挟沙能力增大，可能引起桥下河槽的局部扩宽，威胁河滩上的墩台基础。
山区河流，河床土质坚实或岩石裸露，而且桥孔不压缩河槽，一般不会引起明显的河床变形。
对各种河床变形，在河流动力学和河道整治的有关书籍中，有一些计算方法可供参考。但由于影响河床演变的因素很多，又极其错综复杂难以得到可靠的计算结果。目前在实际工作中，主要是通过实地调查或参考类似河流的观测资料，结合河段的特点和整治规划，估计建桥后可能发生的河床变形，作为桥梁墩台的自然（演变）冲刷，进行设计。
桥位勘测时测绘的桥位河床横断面，一般都是枯水或中水断面，考虑到建桥后河床演变的发展，在计算河床的冲刷深度时，应按不同类型的河段，选择计算断面。平原顺直型河段，可取桥位上游附近的最大水深断面作为计算断面；平原弯曲型河段，可取桥位上游附近河湾半径最小的河湾顶点断面，作为计算断面；游荡型和变迁型河段，应取桥位附近若干河床断面重叠后的外包线，作为计算断面；山区河段的河床断面变形不大，可取桥位断面作为计算断面。按上述作法，桥位勘测时需要测绘很多河床断面。为了简化桥位勘测工作，在河床演变不甚剧烈的河段，一般可用桥位断面作为计算断面，同时，考虑桥位上游最大水深的可能下移，采用实测或调查的桥位附近最大水深，作为计算断面的最大水深。
