桥涵水文学：经验公式及适用范围
【摘要】：式是交通部门常用的经验公式，一般适用于面积不大于100km2的小流域。表4-4经验公式各区系数、指数续表表4-5经验公式各区系数、指数续表
图4-7 QmP—τ和τ—QmP图
1.单因素公式
经验公式都是根据某一地区的实测资料建立的，与所依据的资料情况和地区特征有直接关系，都具有一定的地区性和局限性，目前，各地区使用的最简单的经验公式是以流域面积作为影响洪峰流量的主要因素，把其他因素用一个综合系数表示，其形式为
式中QmP——设计洪峰流量，m3/s；
F——流域面积，km2；
n——经验指数；
CP——随地区和频率而变化的综合系数。
在各省（区）的水文手册中，有的给出分区的n、CP值，有的给出CP等值线图。对于给定的设计流域，可根据水文手册查出CP及n值，并量出流域面积F，从而算出QmP。式（4-27）过于简单，较难反映小流域的各种特性，只有在实测资料较多的地区，分区范围不太大，分区暴雨特性和流域特征比较一致时，才能得出符合实际情况的成果。
2.多因素公式
为了反映小流域上形成洪峰的各种特性，目前各地较多地采用多因素经验公式。式（4-28）是交通部门常用的经验公式，一般适用于面积不大于100km2的小流域。
公式1
式中 SP、μ、F——设计频率P的雨力，mm/h；损失强度，mm/h；流域面积，km2；
ψ——地貌系数，可从各区《水文手册》中查得；(www.chuimin.cn)
m、λ2——指数；
其他同上。
以上系数和指数可通过使用地区实测资料分析得出。表4-4是部分省份区域的系数、指数表。
公式2
式中 QmP、SP、F——同前；
C、β、λ3——系数，可从表4-5中查得。
表4-4 经验公式（4-28）各区系数、指数
续表

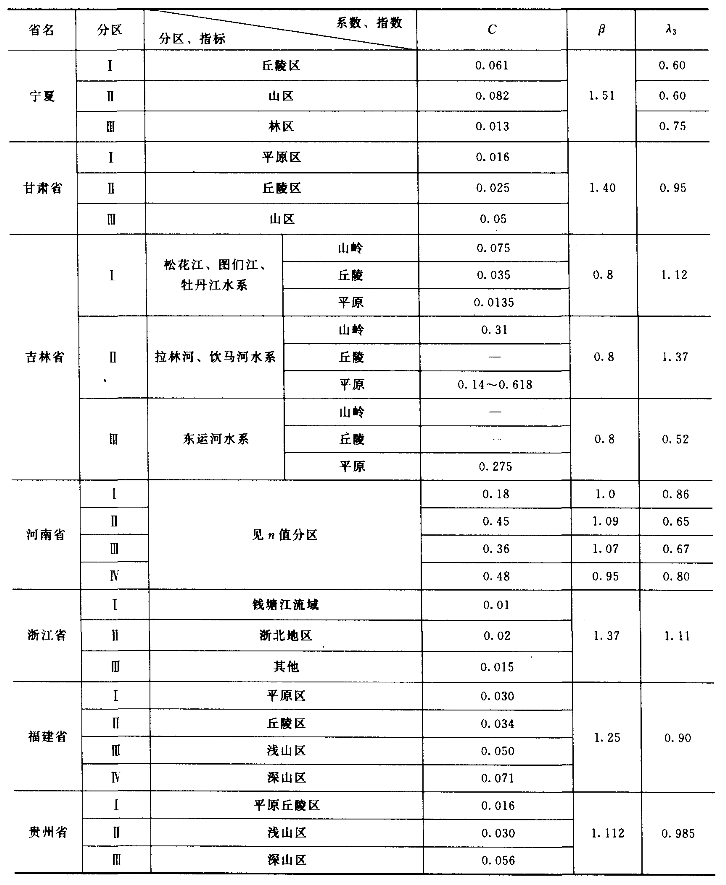

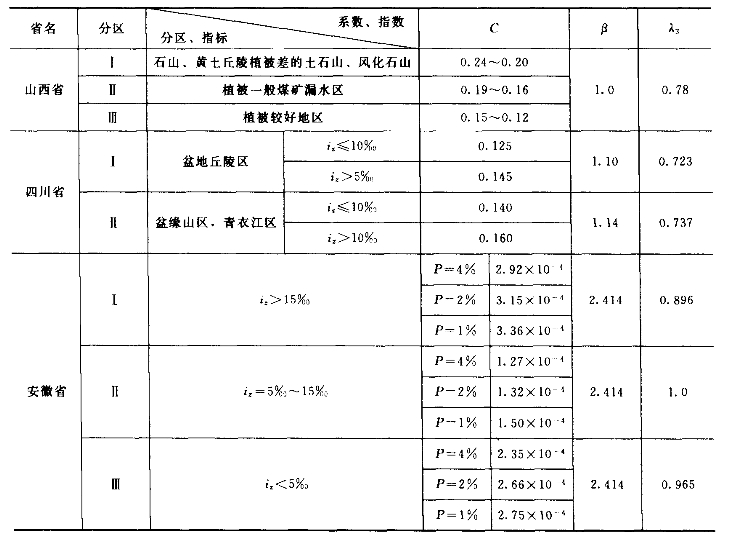

表4-5 经验公式（4-29）各区系数、指数
续表
