设计流量计算方法-桥涵水文学
【摘要】：现按，Cv=0.50，Cs=3Cv，进行适线，曲线与点子配合欠佳；又令，Cv=0.50，Cs=3.5Cv，再次适线，配合较好，如图4-2中的实线，故最后采用该参数作为设计依据。
利用流量资料（包括水文站观测、洪水调查和文献考证资料），采用水文统计法推算有关桥梁工程的设计流量时，可按下述步骤进行。
1.选取样本
可采用“年最大值法”选取样本。通过前述各种方法搜集历年的年最大流量资料，有条件时还应该进行插补和延长，对所有资料认真审查校核后，组成一个年最大流量系列，作为水文统计的样本。
2.绘制经验频率曲线
把年最大流量资料按大小递减次序排列，计算各项流量的经验频率，并在海森几率格纸上绘出经验频率点据或经验频率曲线。
3.绘制理论频率曲线
用适线法绘制理论频率曲线，并选定
、Cv和Cs三个统计参数，见第3章相关内容。
4.计算设计流量
用选定的三个统计参数，计算设计洪水频率相应的流量——设计流量。
5.审查计算结果
参照统计参数的地区经验值，审查所选定的参数值，并应采用其他方法推算设计流量，进行对比检查。
应该注意，水文系列具有不确定性特点，这个不确定性既源于系统内在的不确定性，也产生于模型或方法的不确定性、参数的不确定性、获得的信息的不足、人们对复杂系统认识的局限性与不精确性。对同一座桥梁，如用不同的水文资料系列（或者即使是同一个水文系列），采用不同的方法推求设计流量，其结果一般不相同。在实际工作中，应尽量多采用几种方法推算设计流量，并结合当地实际情况，对比分析后确定。
对求算大中桥设计流量时的不确定性问题，作者尝试了用未确知数学理论和方法解决，可得到带有一定可信度的、比较符合实际情况的桥梁设计流量，也为专家进行结果选优提供了理论依据，具体可参阅文献［21］。
【例4-1】 某河流断面处有一水文站，经插补延长后得到1952～1978年共27年的洪峰流量资料，见表4-1。1979年进行设计时，经调查考证获得两次历史洪水资料，1788年约为Qm=9200m3/s，1909年为Qm=6710m3/s。设在该处建一桥梁，需根据以上资料推求百年一遇的设计洪峰流量。
解：(www.chuimin.cn)
（1）计算经验频率。用两种方法计算各年最大洪峰流量的经验频率，见表4-1。

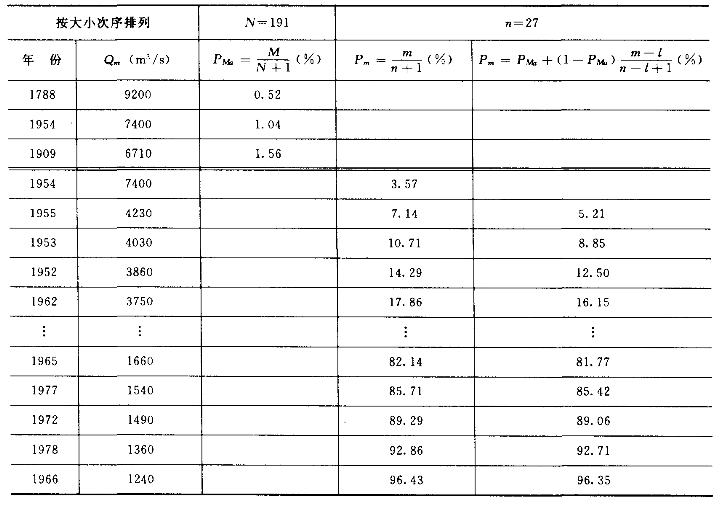

表4-1 某河水文站洪峰流量经验频率计算表（a=3，l=1）
（2）三点法初估统计参数。根据表4-1在几率格纸上点绘经验频率点据，通过点群中心目估绘出一条光滑的经验频率曲线，如图4-2中的虚线。在该线上读取P=5%、P=50%、P=95%三点的洪峰流量分别为
Q5%=5600m3/s，Q50%=2500m3/s，Q95%=1230m3/s
由第3章计算偏度系数S的公式得
，由S查附表3，得Cs=1.49，由Cs查附表1，得Φ50%=-0.237，Φ5%=1.949，Φ95%=-1.134，代入第3章三点适线法的
、Cv计算公式得
（3）配线并推求设计值。现按
，Cv=0.50，Cs=3Cv，进行适线，曲线与点子配合欠佳；又令
，Cv=0.50，Cs=3.5Cv，再次适线，配合较好，如图4-2中的实线，故最后采用该参数作为设计依据。
图4-2 洪峰流量频率曲线
1—经验频率曲线；2—皮尔逊Ⅲ型曲线
据最后采用的参数求得百年一遇的设计洪峰流量Q1%=7767m3/s。
本题同样可以用第3章的程序计算并绘图。
