Illustrator教程：快速创建圆角矩形
【摘要】：本节将介绍几种圆化所创建矩形的角的方法。在工具面板中选中“选择工具”，单击顶部（较大）的矩形以选择它。双击任意角小部件以打开“变换”面板。在“变换”面板中，确保“链接圆角半径值”是启用的（），并将任意半径值更改为0.25 in。如果需要，请在另一个字段中单击或按Tab键，以查看所有角落的变化，如图4.5所示。图4.5圆角调整提示：可以按住Option 或Alt 键并单击形状的一个角落小部件，以尝试不同的角类型。
圆化矩形的角很简单，因为您创建的形状是实时形状，这意味着可以使用几种方法轻松编辑圆角等属性。本节将介绍几种圆化所创建矩形的角的方法。
（1）在工具面板中选中“选择工具”，单击顶部（较大）的矩形以选择它。每个矩形的角落处会出现一个角小部件。将任意角小部件向矩形的中心拖动，以更改所有角的圆角半径，而不用担心现在的半径是多少。
（2）双击任意角小部件以打开“变换”面板。在“变换”面板中，确保“链接圆角半径值”是启用的（
），并将任意半径值更改为0.25 in。如果需要，请在另一个字段中单击或按Tab键，以查看所有角落的变化，如图4.5所示。
图4.5 圆角调整
提示：可以按住Option （macOS）或Alt 键（Windows）并单击形状的一个角落小部件，以尝试不同的角类型。
（3）关闭“变换“面板。

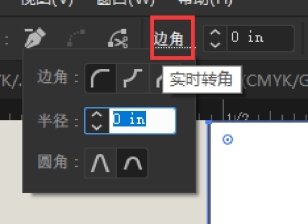

（4）选择直接选择工具，双击左上角的小部件。在“边角”对话框中，将“半径”值更改为0 in，然后单击“确定”。注意，只有那一个角发生了改变，如图4.6所示。
图4.6 边角(www.chuimin.cn)
“边角”对话框支持编辑角类型和半径，但它还有一个额外的“圆角”选项，用于设置绝对圆角和相对圆角。“绝对”表示圆角是半径值。“相对”表示半径值基于角点的角度。
提示：选择一个实时形状，在“变换”面板中，您会看到“缩放圆角”选项。如果选择此选项，则在放大或缩小实时形状时，圆角半径也会相应地放大或缩小。如果未选择此选项，则圆角半径将保持不变。
（5）选择“选择”>“取消选择”。
（6）横穿矩形的右上角拖动以选择它。这样，只会选择将要使用的右上角。将右上角小部件拖离形状的中心，直到度量标签显示为0，将需要拖过角点。
（7）在工具面板中选中“选择工具”，然后选择“选择”>“全部”。
（8）在控制面板中单击“填色”（
）。单击黑色以使用黑色填充两个矩形，如图4.7所示。
图4.7
（9）选择“选择”>“取消选择”。
