Illustrator应用设计：矩形的创建和编辑
【摘要】：首先创建一系列矩形，它们是明信片图稿的开始。拖动直到矩形显示为宽约l.25英寸且高为1.5英寸时为止，如图4.3所示。图4.3矩形精确绘制拖动以创建形状时，鼠标指针旁边出现的工具提示被称为度量标签，它是智能参考线的一部分，本课稍后会介绍智能参考线。接下来，将通过输入值而不是绘制来创建另一个矩形。单击“确定”以创建一个与之前绘制的形状大小完全相同的新矩形。保持选中矩形，为下一步做准备。它应该仍位于上方矩形的下方。
首先创建一系列矩形，它们是明信片图稿的开始。所有的形状工具（除星形工具和光晕工具外）都会创建实时形状。实时形状具有宽度、高度、旋转、圆角半径和转角样式等属性，即使缩放或旋转该形状，这些属性仍然是可编辑的。

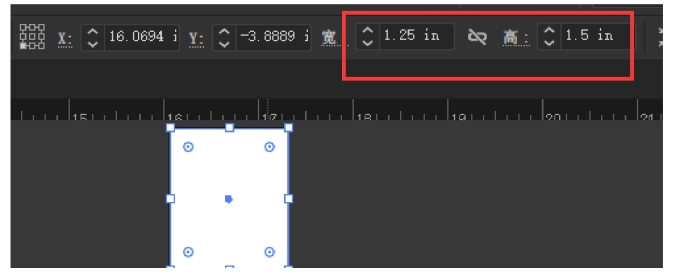

（1）在工具面板中选择矩形工具，将指针放在画板中心附近，单击并向右下方拖动。拖动直到矩形显示为宽约l.25英寸且高为1.5英寸时为止，如图4.3所示。
图4.3 矩形精确绘制
拖动以创建形状时，鼠标指针旁边出现的工具提示被称为度量标签，它是智能参考线的一部分（“视图”>“智能参考线”），本课稍后会介绍智能参考线。在默认情况下，形状具有白色填色和黑色描边（边框）。接下来，将通过输入值（比如宽度和高度）而不是绘制来创建另一个矩形。使用任意形状工具时，都可以使用所选形状工具绘制形状或者是单击画板，并在对话框中输入值。

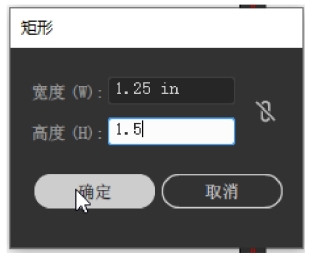

（2）仍选中矩形工具，将鼠标指针置于绘制的矩形下方并单击。在“矩形”对话框中，您将看到与之前绘制的矩形完全相同的值。单击“确定”以创建一个与之前绘制的形状大小完全相同的新矩形。保持选中矩形，为下一步做准备。
（3）选中新矩形，将鼠标指针放在矩形中心的小蓝点（称为中心点小部件）上。拖动形状，将它与其上方的矩形水平居中对齐。当形状对齐时，会出现一条洋红色的参考线。它应该仍位于上方矩形的下方。(www.chuimin.cn)
（4）按住Option （macOS）或Alt （Windows）键，将所选矩形右侧的中央边界点向左拖动以调整到其到中心点的距离。当您看到度量标签的宽度为0.7 in 时，释放鼠标按键，然后释放Option （m acOS）或Alt （Windows）键。
还可以通过输入特定值来更改所选形状的大小和位置等，下面将执行这些操作。
（5）选择“窗口”>“变换”，在“变换”面板中，确保“宽”和“高”右侧的“约束宽度和高度比例”是关闭的（看起来是这样的：
）。将“高”值更改为“0.lin”。按Enter 键或Return 键或者是在面板的另一个字段中单击以进行更改。不需要输入“英寸”，它是自动添加的，如图4.4所示。
图4.4
（6）选择“选择”>“取消选择”，并关闭“变换”面板。在“变换”面板中，可以更改实时形状的外观，包括其尺寸、旋转和角属性。有关“变换”面板和一般变换的更多信息，请参见第六章。
