Illustrator应用设计：使用符号创建与编辑符号实例
【摘要】：选择“窗口”>“符号”以打开“符号”面板。图1.46符号面板在出现的“符号选项”对话框中，将符号命名为“新建符号”，单击“确定”。图1.47符号选项图稿作为一个保存的符号出现在“符号”面板中，而用来创建符号的玛芬蛋糕现在就是一个符号实例。图1.50单击图稿上方控制面板中的“编辑符号”按钮，以隔离的方式编辑符号图稿，这样不会影响其他图稿。
符号是存储在“符号”面板中的可重用的艺术对象。符号是有用的，因为它们可以有助于节省时间，也可以减少文件大小。现在，将从图稿创建一个符号。
（1）选中“选择工具”（
），单击棕色的玛芬蛋糕组以选中它。
（2）选择“窗口”>“符号”以打开“符号”面板。单击“符号”面板底部的“新建符号”按钮（
），如图1.46所示。
图1.46 符号面板

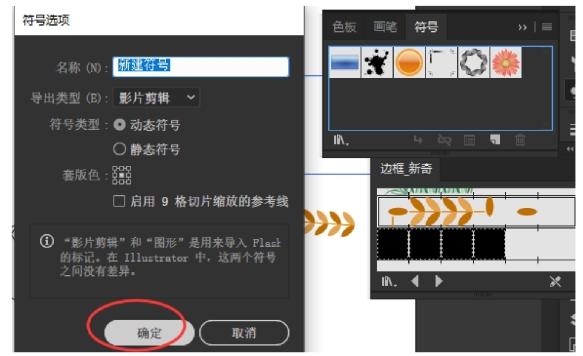

（3）在出现的“符号选项”对话框中，将符号命名为“新建符号”，单击“确定”。如果出现警告对话框，请单击“确定”，如图1.47所示。
图1.47 符号选项
（4）图稿作为一个保存的符号出现在“符号”面板中，而用来创建符号的玛芬蛋糕现在就是一个符号实例。选中选择工具（

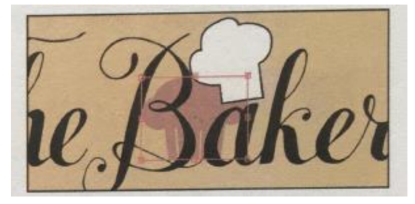

），将画板上已存在的玛芬蛋糕拖动到画板的中心，如图1.48所示。
图1.48
（5）选择“对象”>“排列”>“置于底层”，将玛芬蛋糕发送至内容图层上所有图稿的后方。

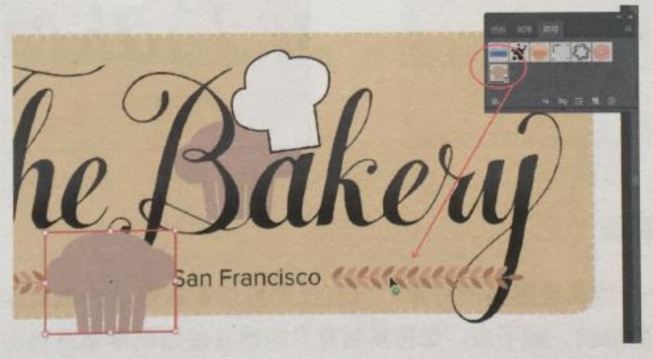

（6）从“符号”面板中，将玛芬蛋糕符号缩略图向画板拖动两次，将它们排列在文字San Francisco 的两侧。确保原始玛芬蛋糕实例和“San Francisco”两侧的玛芬蛋糕实例与背景中的大矩形相分离，如图1.49所示。
图1.49(www.chuimin.cn)

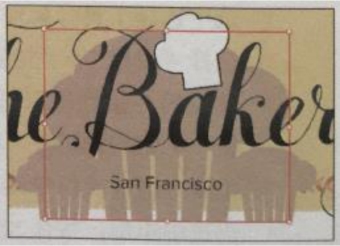

（7）选择画板中心的玛芬蛋糕实例。按住Option+ Shift （macOS）或Alt + Shift（Windows）组合键并将图稿的任意一角向外拖动以使其变大。调整了大小之后，将它拖动到想要的位置。使用数字作为参考线。保持它处于选中状态。
图1.50
（8）单击图稿上方控制面板中的“编辑符号”按钮，以隔离的方式编辑符号图稿，这样不会影响其他图稿。在出现的对话框中单击“确定”。
（9）选择“选择”>“全部”。

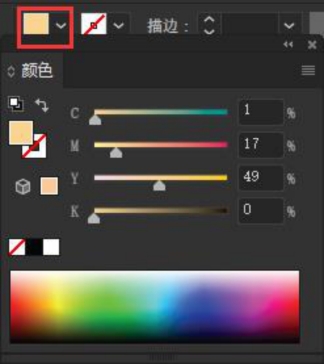

（10）按住Shift 键并单击文档上方控制面板中的“填色”（图中的使用红色圈出的部分），并将CMYK 颜色值更改为“C=6M=13 Y=49 K=O”以更改玛芬蛋糕的填充颜色。按Esc 键以关闭面板，如图1.51所示。
图1.51
（11）按Esc 键退出编辑（隔离）模式，请注意其它玛芬蛋糕也改变了。
（12）单击其中一个玛芬蛋糕实例，并选择“选择”>“相同”>“符号实例”以选择所有三个玛芬蛋糕实例。选择“对象”>“编组”。
（13）选择“对象”>“排列”>“置于底层”，如图1.52所示。
图1.52
