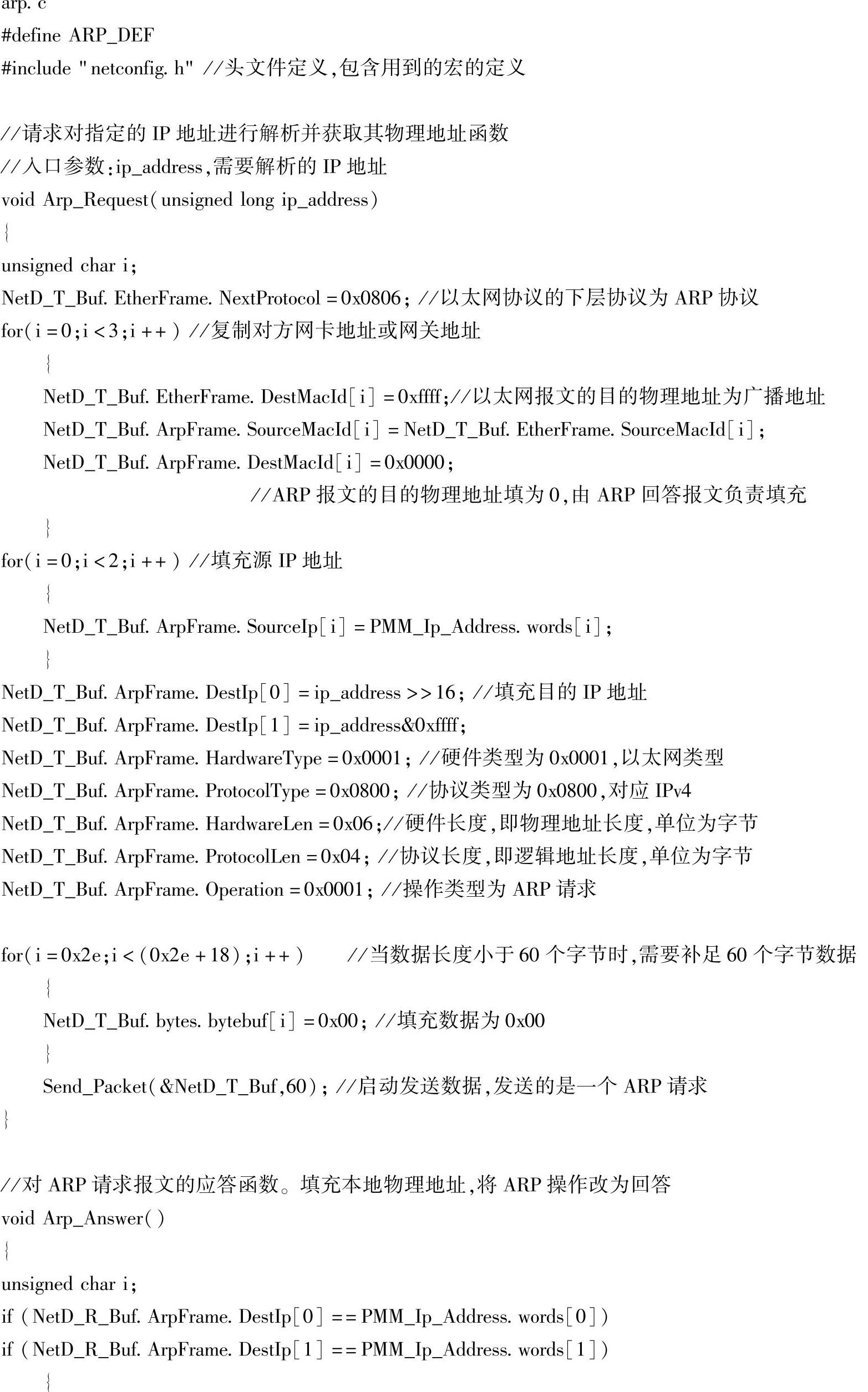

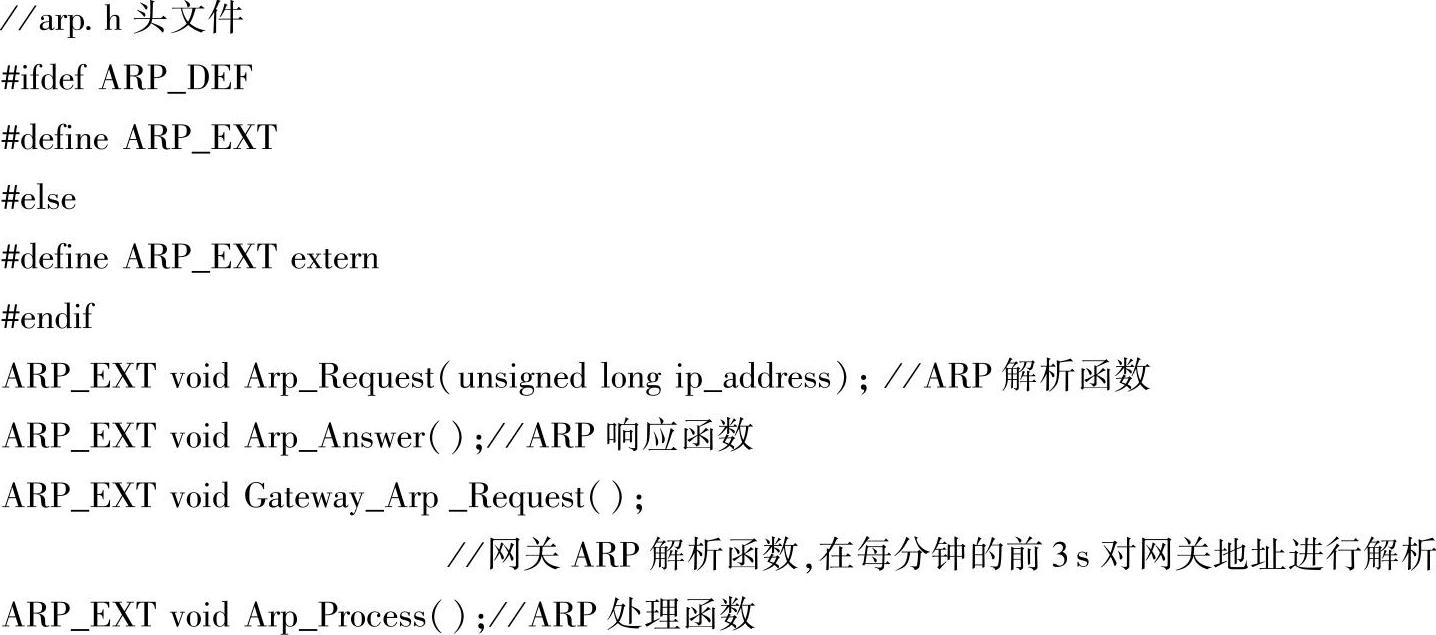

【摘要】：ARP数据报结构如下：ARP处理过程主要包括3个函数：ARP请求、ARP应答和ARP处理。ARP包处理函数完成对接收到的ARP应答包的信息处理，当发送了ARP请求之后，会收到目的地址发来的回应信息，带有目的地址的物理地址，通知使用ARP请求的函数，并存储地址，设置时间，以备老化处理。图9-16 ARP请求帧发送流程图图9-17 ARP帧应答流程图1.ARP程序头文件arp.hARP程序头文件arp.h定义如下：2.ARP程序设计本程序实现逻辑地址到物理地址的动态映射。ARP程序arp.c设计如下。

本设计中使用全局变量保存目的IP地址和其物理地址以及存在时间，然后用定时器进行老化处理，因此，在每次通信前都需要操作全局变量，根据对应地址存在的时间长短，决定是否需要重新进行ARP。如果存在时间过长，则重新进行ARP，同时如果和一个地址通信一次之后，便更新物理地址的老化时间并存储映射地址。这种方式占用单片微控制器资源较少，但可以实现地址的解析，在点对点通信时很有效。

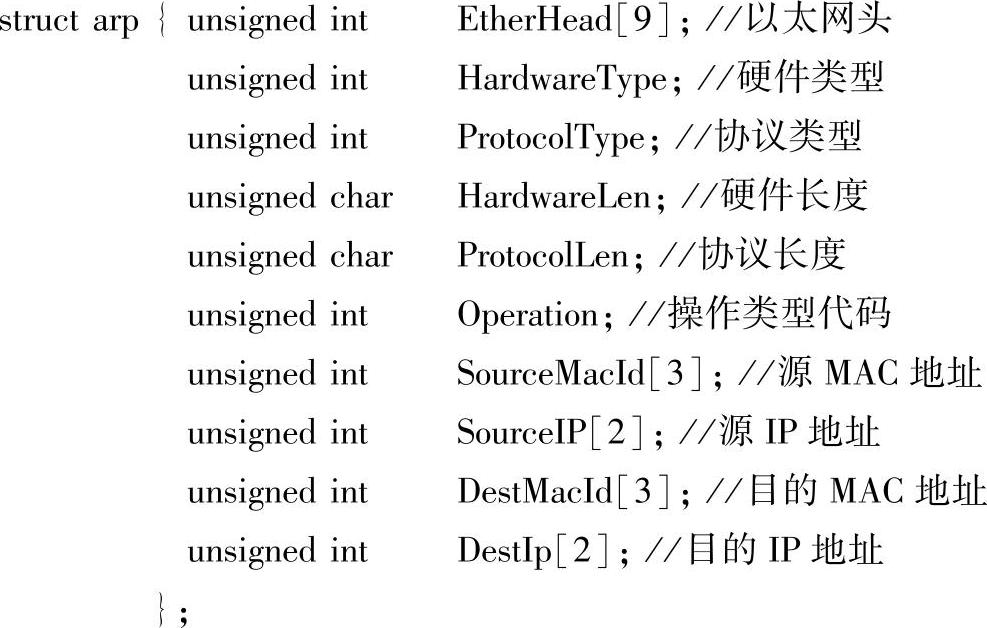

ARP数据报结构如下：

ARP处理过程主要包括3个函数：ARP请求、ARP应答和ARP处理。

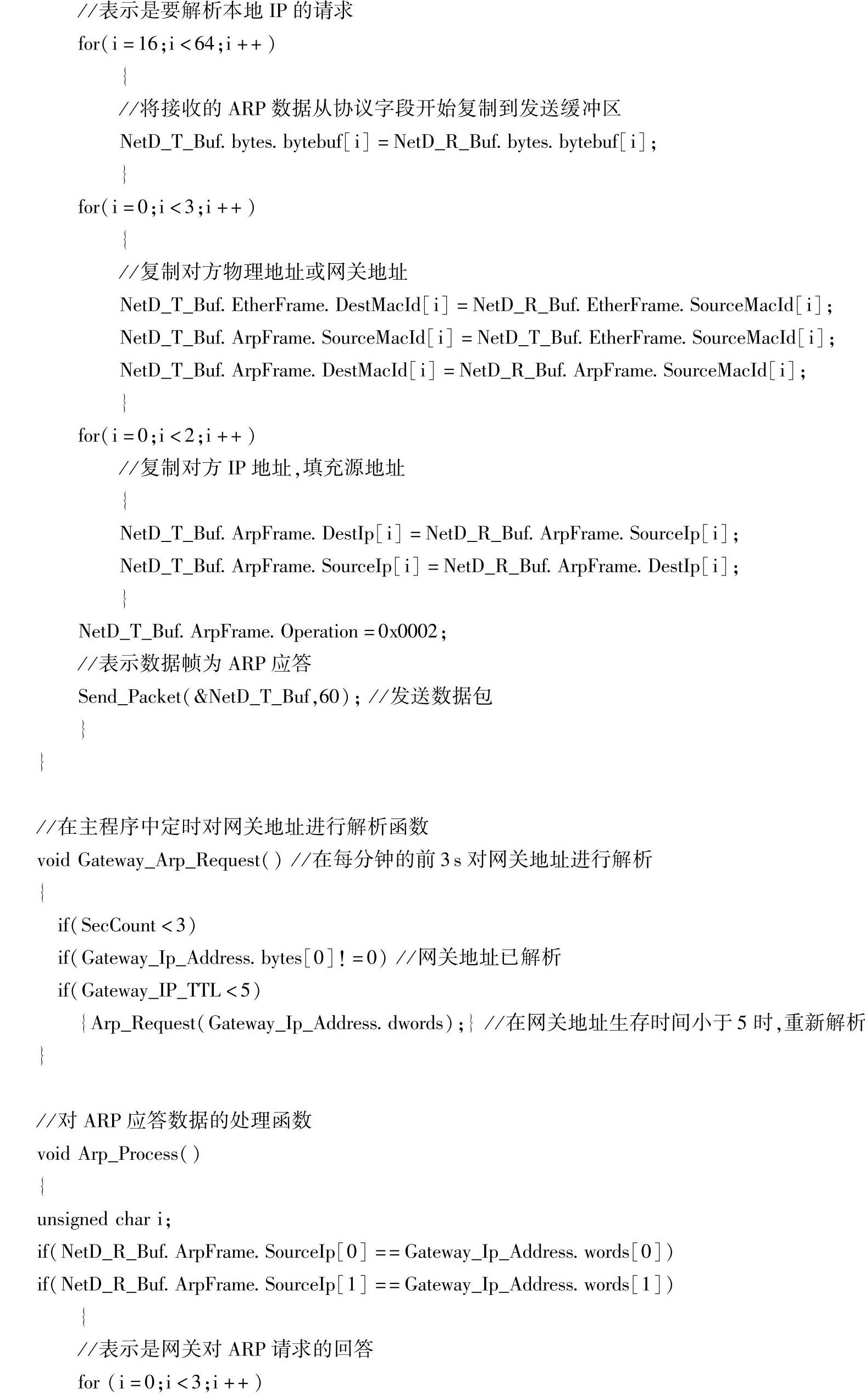

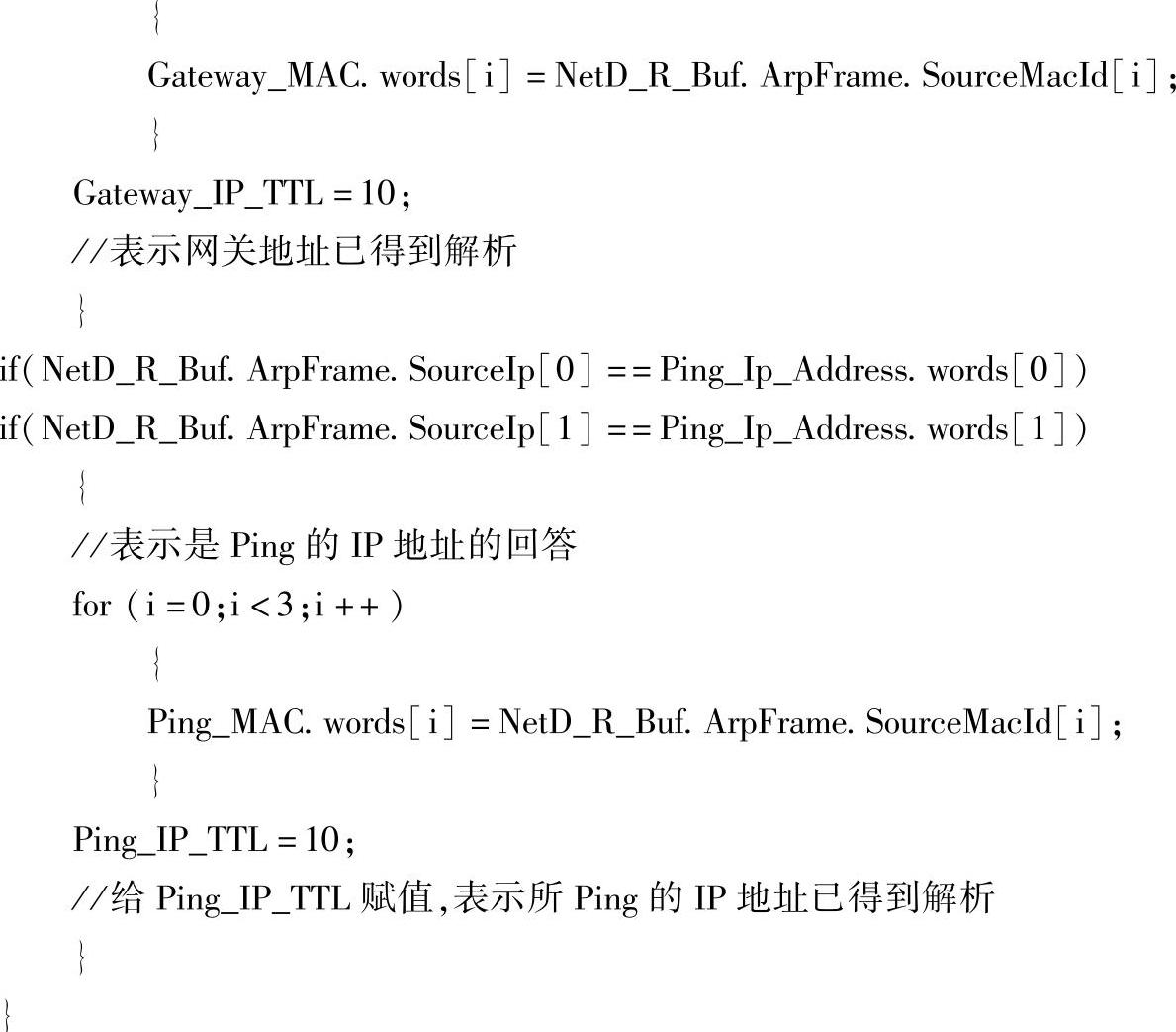

如果需要进行ARP请求，首先判断目的地址是不是本子网的IP。如果是，则按照ARP的数据结构，填充数据，发送请求物理地址；如果不是本地的IP，则请求默认网关的物理地址。ARP包处理函数完成对接收到的ARP应答包的信息处理，当发送了ARP请求之后，会收到目的地址发来的回应信息，带有目的地址的物理地址，通知使用ARP请求的函数，并存储地址，设置时间，以备老化处理。ARP应答函数比较简单，当系统收到一份目的端为本机的ARP请求报文后，它就把硬件地址填充进去，然后用两个目的端地址分别替换两个发送端地址，并把操作字段置为2，最后把它发送回去。

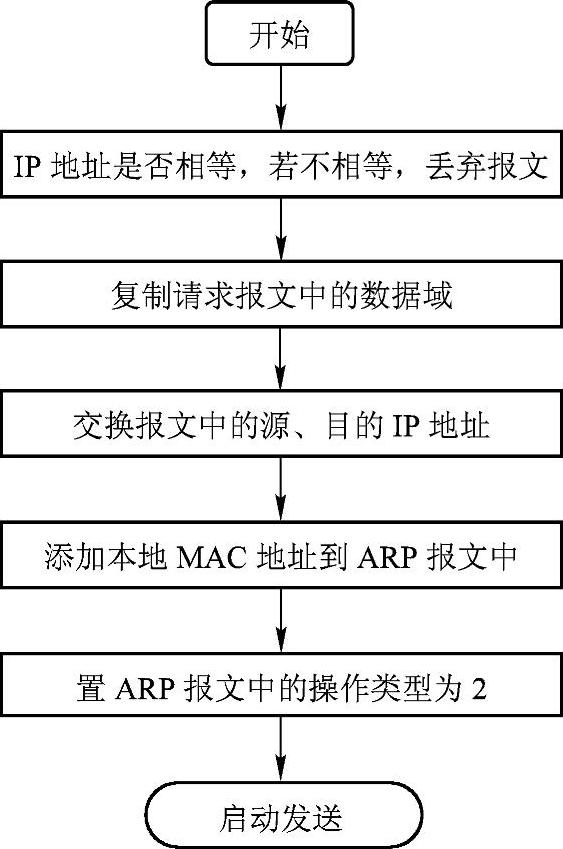

ARP请求帧发送流程图如图9-16所示，ARP帧应答流程图如图9-17所示。
