低功耗高性能设计，支持3.3V和5V容限值
【摘要】：它采用了低功耗及高性能的设计，其I/O端口支持3.3V与5V的容限值。DM9000A提供了8位和16位的数据接口，以访问各种处理器的内部存储器。这完全符合IEEE 802.3u标准。它的自动协商机制将自动配置DM9000A以实现其最佳性能。DM9000A还在全双工模式下支持IEEE 802.3x流量控制。DM9000A功能结构如图8-21所示。图8-21 DM9000A功能结构图DM9000A具有如下特性：·48引脚LQFP封装。·集成具有HP Auto-MDIX功能的10/100M收发器。·内置2.5～3.3V调节器。·兼容3.3V和5.0V的I/O电压。
DM9000A是一款完全集成、性价比高、少引脚数且带有一个通用处理器接口、一个10M/100M PHY和4K的双字节SRAM的单片快速以太网控制器。它采用了低功耗及高性能的设计，其I/O端口支持3.3V与5V的容限值。
DM9000A提供了8位和16位的数据接口，以访问各种处理器的内部存储器。其物理协议接口可以通过HP Auto-MDIX（自动端口反转，网络电缆的直连/交叉可以自动识别）支持10Base-T下的3类、4类、5类非屏蔽双绞线，以及100Base-TX下的5类非屏蔽双绞线。这完全符合IEEE 802.3u标准。它的自动协商机制将自动配置DM9000A以实现其最佳性能。DM9000A还在全双工模式下支持IEEE 802.3x流量控制。

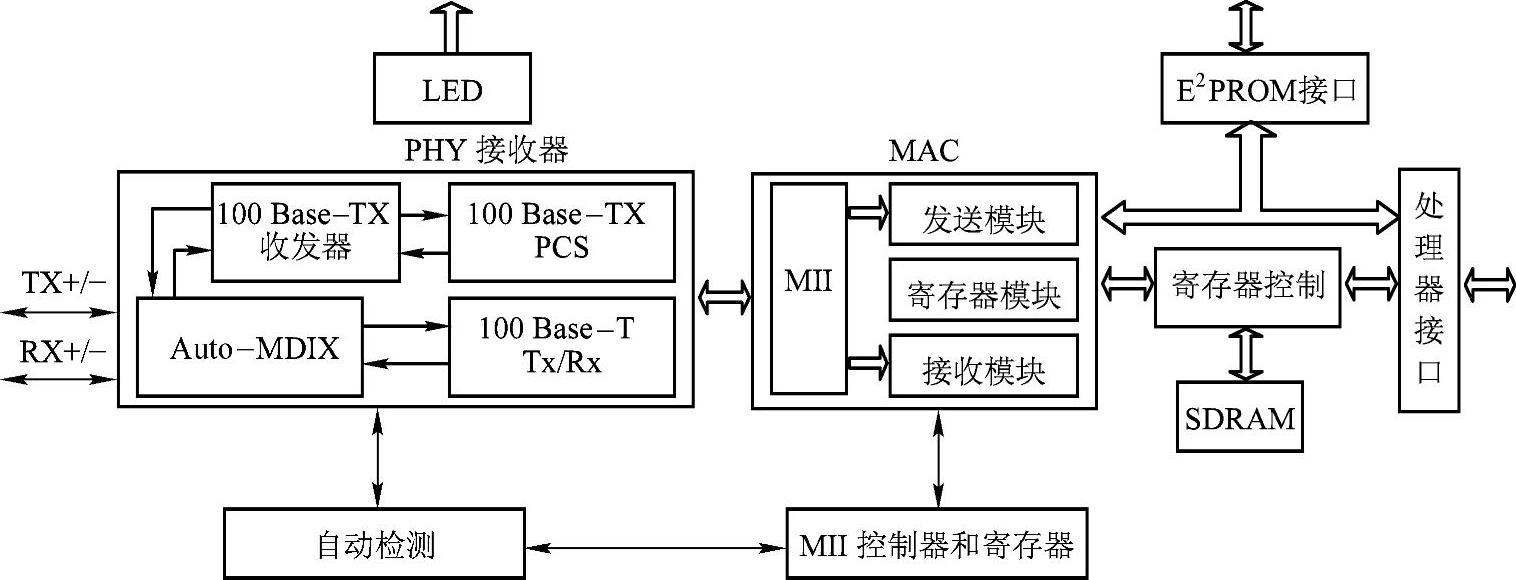

DM9000A功能结构如图8-21所示。
图8-21 DM9000A功能结构图
DM9000A具有如下特性：
·48引脚LQFP封装。
·支持处理器接口，对内部存储器的数据操作命令以字节/字的长度进行。
·集成具有HP Auto-MDIX功能的10/100M收发器。
·支持半双工模式流量控制下的背压模式。
·支持IEEE 802.3x全双工模式流量控制。(www.chuimin.cn)
·支持唤醒帧、链路状态改变和远程唤醒。
·集成16KB的SRAM。
·内置2.5～3.3V调节器。
·支持即时发送。
·支持IP、TCP、UDP校验和生成以及校验。
·支持自动加载E2PROM内的供应商ID和产品ID。
·可选择的E2PROM配置。
·超低功耗模式。
·兼容3.3V和5.0V的I/O电压。
