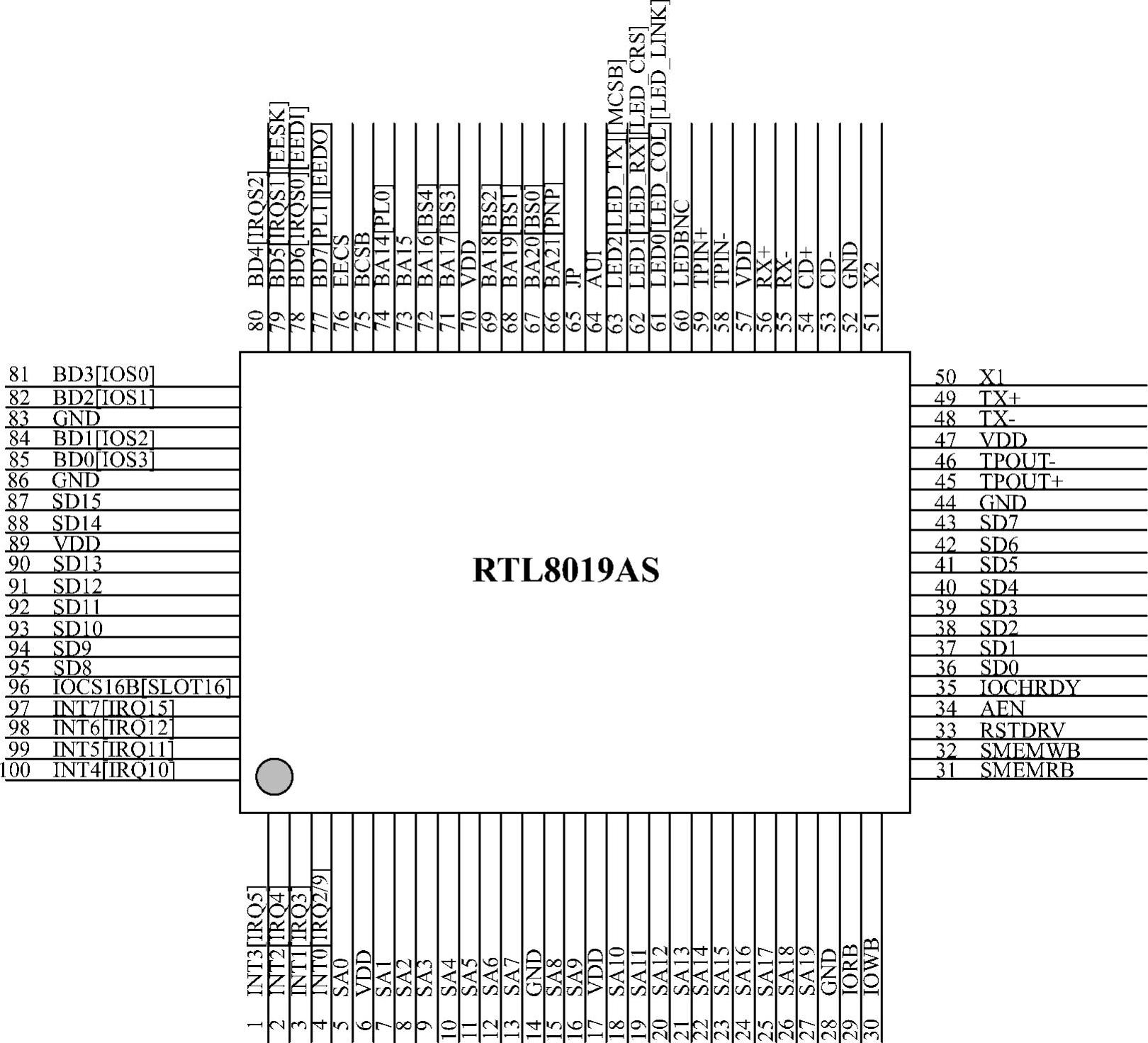

RTL8019AS为100引脚PQFP封装，如图8-20所示。

RTL8019AS引脚功能说明如下。

1.电源引脚

VDD：6、17、47、57、70、89引脚，+5V直流电源。

GND：14、28、44、52、83、86引脚，地。

2.ISA总线接口引脚

AEN：34引脚。地址使能，为低时I/O命令有效。

INT0～INT7：1～4、97～100引脚，中断请求引脚，一次只能选择一个引脚来反映中断请求。其他引脚都为三态。RTL8019AS也将这些引脚用做输入引脚，以监视ISA总线上相应中断引脚的实际状态，结果存于INTR寄存器中，该寄存器可用于软件检测中断冲突。

IOCHRDY：35引脚，将其置低以在当前主机读/写命令中插入等待周期。

IOCS16B[SLOT16]：96引脚，上电复位时，该引脚为SLOT16，是输入引脚，用于检测使用的是16位还是8位插槽。此时，该引脚外接下拉电阻（约27kΩ）。在RSTDRV引脚的下降沿，RTL8019AS检测SLOT16引脚的状态。如果为高电平，则认为适配器插在16位插槽上，在这种插槽上，SLOT16引脚连接至主机的IOCS16B引脚，IOCS16B引脚连接至主板上一个300Ω的上拉电阻；如果为低电平，则认为适配器插在8位插槽上，在这种插槽上，SLOT16引脚只是通过一个27kΩ的电阻拉低。在锁存了输入状态之后，SLOT16引脚就转换为IOCS16B信号，开漏极输出，在16位主机数据传送期间被置低。由AEN和SA9～SA0译码。

IORB：29引脚，主机I/O读命令。

IOWB：30引脚，主机I/O写命令。

RSTDRV：33引脚，ISA总线上的高有效硬件复位信号。但是小于800ns的高电平脉冲忽略不计。

SA0～SA19：5、7～13、15、16、18～27引脚，主机地址总线。

SD0～SD15：36～43、87、88、90～95引脚，主机数据总线。

SMEMRB：31引脚，主机存储器读命令。

SMEMWB：32引脚，主机存储器写命令。该引脚用于对闪存的写命令进行译码。

图8-20 RTL8019AS引脚图

3.存储器接口引脚（包括BROM、E²PROM）

BCSB：75引脚，BROM片选，低有效，读取BROM时使用。

EECS：76引脚，AT93C46串行E²PROM片选。高有效，读/写AT93C46时使用。

BA14～BA21：66～69、71～74引脚，BROM地址总线。

BD0～BD7：77～82、84、85引脚，IBROM数据总线。

EESK：79引脚，AT93C46串行数据时钟。(www.chuimin.cn)

EEDI：78引脚，AT93C46串行数据输入。

EEDO：77引脚，AT93C46串行数据输出。

上述引脚用于跳线选择时的功能。其状态在RSTDRV的下降沿被锁存，然后它们转而用做SRAM总线。每个引脚都有一个100kΩ的内部下拉电阻。因此，当引脚开路时输入为低电平，当引脚外接10kΩ的上拉电阻时输入为高电平。

PNP：66引脚。非跳线方式（即JP为低电平）中该引脚为高电平时，RTL8019AS被强制置为即插即用方式，不管AT93C46内容如何。

以下4种引脚在非跳线方式（即JP为低电平）中不使用。

BS0～BS4：67～69、71、72引脚，选择BROM容量和基地址。

IOS0～IOS3：81、82、84、85引脚，选择I/O基地址。

PL0、PL1：74、77引脚，选择网络介质类型。

IRQS0～IRQS2：[78～80]引脚，选择INT0～INT7中的一个中断引脚。

JP：65引脚。为高时，选择跳线方式；为低时，选择非跳线方式（包括RT非跳线和即插即用）。

4.中间接口引脚

AUI：64引脚。该输入用于检测AUI接口上的外部MAU的使用。嵌入BNC时该引脚为低，外部MAU时该引脚为高。当输入为高时，RTL8019AS将CONFIG0寄存器的AUI位（第5位）置高，并将LEDBNC置低，以禁止BNC。该引脚不使用时应接GND，以使其功能与RTL8019相同。

CD+、CD-：53、54引脚，AUI冲突输入引脚，传送来自MAU的差分冲突输入信号。

RX+、RX-：55、56引脚，AUI接收输入引脚，传送来自MAU的差分接收输入信号。

TX+、TX-：48、49引脚，AUI发送输出引脚，将曼彻斯特编码数据发送至MAU的差分引脚。这两个是源跟随输出引脚，对地接270Ω的下拉电阻。

TPIN+、TPIN-：58、59引脚。从双绞线接收10Mbit/s的差分曼彻斯特编码数据。

TPOUT+、TPOUT-：45、46引脚，传送差分TP输出。输出的曼彻斯特编码信号已被预先打乱，以防止双绞线过载并减轻波动。

X1：50引脚，20MHz晶振或外部振荡器输入。

X2：51引脚，晶振反馈输出。只用于晶振连接。当X1接外部振荡器时，X2必须开路。

5.LED输出引脚

LEDBNC：60引脚。当RTL8019AS的介质类型为10Base2方式或自动检测方式连接测试失败时，该引脚为高；否则，该引脚为低。可用来控制CX MAU的DC变换器电源，并连接至一个LED，以指明使用的介质类型。

LED0：61引脚。当LEDS0位（在RTL8019AS第3页的CONFIG3寄存器中）为0时，该引脚用做LED_COL；当LEDS0为1时，该引脚用做LED_LINK。

LED1、LED2：62、63引脚。当LEDS1位（在RTL8019AS第3页的CONFIG3寄存器中）为0时，这两个引脚分别用做LED_RX和LED_TX；当LEDS1为1时，这两个引脚分别用作LED_CRS和MCSB。
