DeviceNet通信过程解析
【摘要】：假设DeviceNet网络上的主站地址为0，从站地址为7。接收=从站收到的报文，发送=从站发出的报文，DeviceNet的帧格式如图7-21所示。通信过程如下：图7-21 DeviceNet的帧格式1.open接收：87 C6 00 4B 03 01 01 0087 C6：仅限组2，目的MAC ID=7，msg=110，RTR=0，DLH=6；00 4B：frag=0，XID=0，源MAC ID=0，R/R=0，open service；03：DeviceNet Class；01：Instance ID；01：allocation choice=explicit；00：master MAC ID。发送：87 63 00 CB 0087 63：仅限组2，目的MAC ID=7，msg=011，RTR=0，DLH=3；00 CB：frag=0，XID=0，R/R=1，open service response；00：body format=class/instance=8/8。
假设DeviceNet网络上的主站地址为0，从站（仅限组2/预定义）地址为7。接收=从站收到的报文（即主站发给从站的请求），发送=从站发出的报文（即从站发给主站的响应），DeviceNet的帧格式如图7-21所示。其中，第1字节和第2字节为CAN标识符；第3～10字节为CAN数据。通信过程如下：

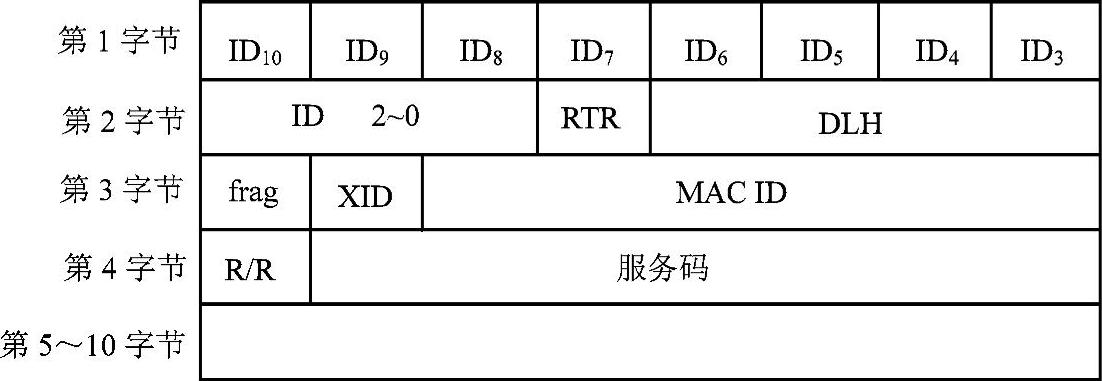

图7-21 DeviceNet的帧格式
1.open
接收：87 C6 00 4B 03 01 01 00
87 C6：仅限组2，目的MAC ID=7，msg=110（open explicit request），RTR=0，DLH=6；
00 4B：frag=0，XID=0，源MAC ID=0，R/R=0，open service（4B）；
03：DeviceNet Class；
01：Instance ID；
01：allocation choice=explicit；
00：master MAC ID。
前2个字节解释如下：
第1字节：87H=1000 0111B
其中，最高2位为10，意义为仅限组2；低6位为000111，意义为目的MAC ID=7。
第2字节：C6H=1100 0110B
其中，最高3位为110，意义为msg=110；低4位为数据长度DLH=6；剩余1位为0，表示RTR=0。
发送：87 63 00 CB 00
87 63：仅限组2，目的MAC ID=7，msg=011（open explicit response），RTR=0，DLH=3；
00 CB：frag=0，XID=0，R/R=1，open service response；
00：body format=class/instance=8/8。
2.allocate
接收：8786004B 03010200
87 86：仅限组2，目的MAC ID=7，msg=100（master explicit request），RTR=0，DLH=6；
00 4B：frag=0，XID=0，源MAC ID=0，R/R=0，open service（4B）；
03：DeviceNet Class；
01：Instance ID；
02：poll；
00：master MAC ID。
发送：87 63 00 CB 00
87 63：仅限组2，目的MAC ID=7，msg=011（open explicit response），RTR=0，DLH=3；
00 CB：frag=0，XID=0，R/R=1，open service response；
00：busy format=class/insta nce=8/8。
3.vendor ID
接收：87 85 00 0E 01 01 01
87 85：仅限组2，目的MAC ID=7，msg=100（master explicit request），RTR=0，DLH=5；
00 0E：frag=0，XID=0，源MAC ID=0，R/R=0，service（0E）=get_request；
01：ID Class；
01：Instance ID；
01：attribute ID。
发送：87 64 00 8E 01 00
87 64：仅限组2，目的MAC ID=7，msg=011（slave explicit response），RTR=0，DLH=4；
00 8E：frag=0，XID=0，R/R=1，open service response=8E；
01 00：service data=attribute data=vendor=01；
4.device type
接收：87 85 00 0E 01 01 02
87 85：仅限组2，目的MAC ID=7，msg=100（master explicit request），RTR=0，DLH=S；
00 0E：fra g=0，XID=0，源MACID=0，R/R=0，service（0E）=get_request；
01：ID Class；
01：Insta nce ID；
02：attribute ID。
发送：87 64 00 8E 01 00
87 64：仅限组2，目的MAC ID=7，msg=011（slave explicit response），RTR=0，DLH=4；
00 8E：frag=0，XID=0，R/R=1，open service response=8E；
01 00：service data=generic device。
5.product ID
接收：87 85 00 0E 01 01 03
87 85：仅限组2，目的MAC ID=7，msg=100（master explicit request），RTR=0，DLH=5；(www.chuimin.cn)
00 0E：frag=0，XID=0，源MACID=0，R/R=0，server（OE）=get_request；
01：ID Class；
01：Insta nce ID；
03：attribute ID。
发送：87 64 00 8E 01 00
87 64：仅限组2，目的MAC ID=7，msg=011（slave explicit response），RTR=0，DLH=4；
00 8E：frag=0，XID=0，R/R=1，open service response=8E；
01 00：service data=product ID。
6.error response（attribute_not_settable）
接收：87 86 00 10 05 01 0C 03
87 86：仅限组2，目的MAC ID=7，msg=100（master explicit request），RTR=0，DLH=6；
00 10：frag=0，XID=0，源MAC ID=0，R/R=0，service（10）=set_attribute_single；
05：Connection Class；
01：Instance ID；
0C：attribute ID（watch dog time out action）；
03：attribute data。
发送：87 64 00 94 0E FF
87 64：仅限组2，目的MAC ID=7，msg=011（slave explicit response），RTR=0，DLH=4；
00 94：service=14（error response）；
0E：general code=attribute_not_settable；
FF：additional code=default_master_MAC_ID。
7.EPR（Expected_Pac ket_Rate）
接收：87 87 00 10 05 02 09 4B 00
87 87：仅限组2，目的MAC ID=7，msg=100（master explicit request），RTR=0，DLH=7；
00 10：frag=0，XID=0，源MAC ID=0，R/R=0，service（10）=set_attribute_single；
05：Connection Class；
02：Instance ID；
09：attribute ID（error）；
4B 00：attribute data。
发送：876400905000
87 64：仅限组2，目的MAC ID=7，msg=011（slave explicit response），RTR=0，DLH=4；
00 90：service response；
50 00：EPR（Expected_Packet_Rate）。
8.produced_connetion_size（1 byte）
接收：87 85 00 0E 05 02 07
87 85：仅限组2，目的MAC ID=7，msg=100（master explicit request），RTR=0，DLH=5；
00 0E：frag=0，XID=0，源MAC ID=0，R/R=0，service（OE）=get_request；
05：Co nnection Class；
02：Instance ID；
07：attribute ID（produced_connection_size）。
发送：87 64 00 8E 01 00
87 64：仅限组2，目的MAC ID=7，msg=011（slave explicit response），RTR=0，DLH=4；
00 90：service response；
01 00：1 byte。
9.consumed_connection_s ize（1 byte）
接收：87 85 00 0E 05 02 07
87 85：仅限组2，目的MAC ID=7，msg=100（master explicit request），RTR=0，DLH=5；
00 0E：frag=0，XID=0，源MAC ID=0，R/R=0，service（OE）=get_request；
05：Connection Class；
02：Instance ID；
08：attribute ID（consumed_connection_size）。
发送：87 64 00 8E 01 00
87 64：仅限组2，目的MAC ID=7，msg=011（slave explicit response），RTR=0，DLH=4；
00 8E：service response；
01 00：1 byte。
