DeviceNet通信模式解析与应用技巧

2023-11-20 理论教育版权反馈

【摘要】：在现场总线领域中最常用的通信模式有两种：一种是传统的源/目的（点对点）模式，另一种是新型的生产者/消费者模式。当前广泛使用的现场总线中，采用生产者/消费者通信模式的主要有FF、DeviceNet、ControlNet和EtherNet/IP等。

在现场总线领域中最常用的通信模式有两种：一种是传统的源/目的（点对点）模式，另一种是新型的生产者/消费者模式。这两种通信模式各有特点，两种报文格式如图7-2所示。

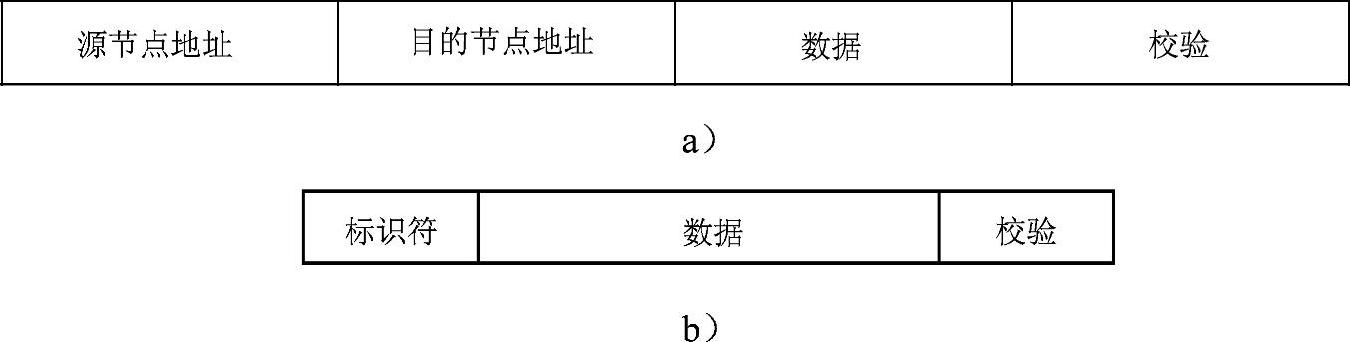

图7-2 两种通信模式的报文比较

a）源/目的模式的报文格式 b）生产者/消费者模式的报文格式

1.源/目的（点对点）通信模式的缺点

（1）节点间同步动作困难

报文中含有特定的源/目的地址信息，对于多个节点来说，数据在不同的时刻到达，实现不同节点之间的同步是非常困难的。

（2）浪费带宽

源节点必须多次发送数据给不同的目的节点，从而造成了带宽的损失。(www.chuimin.cn)

2.生产者/消费者通信模式的特点

（1）一个生产者，多个消费者

在这种通信模式中，报文不再专属于特定的源节点或目的节点，一个报文可以被多个节点接收。该模式要求对信息打包，信息包具有标识符。

（2）数据更新同时发生

控制器仅仅需要发出一个报文，其他设备通过报文标识符过滤方式对总线上的报文进行监听、识别，当识别到所需的标识符后，便开始接收、采用整个报文，即“消费”。多个消费者节点从单个生产者节点那里同时获得相同的数据，这样用很窄的带宽就可以实现多个设备的同时动作。

（3）适用于实时数据交换

标识符还提供了多级优先权，可以更高效地传送I/O数据。

当前广泛使用的现场总线中，采用生产者/消费者通信模式的主要有FF、DeviceNet、ControlNet和EtherNet/IP等。
