设备级网络：现场总线与工业以太网的应用

2023-11-20 理论教育版权反馈

【摘要】：DeviceNet是一种简单的网络解决方案，在提供多供货商同类部件间的可互换性的同时，减少了配线和安装工作自动化设备的成本和时间。DeviceNet是一个开放式网络标准，其规范和协议都是开放的，用户将设备连接到系统时，无需购买硬件、软件或许可权。DeviceNet正是满足了以上的这些要求，从而在离散控制领域中占有一席之地。DeviceNet可以提供：·低端网络设备的低成本解决方案。DeviceNet有两个主要用途：·传送与低端设备关联的面向控制的信息。

DeviceNet将基本工业设备（如限位开关、光电传感器、阀组、电动机启动器、过程传感器、条形码读取器、光频驱动器、物料流量计、电子秤、显示器和操作员接口等）连接到网络，从而避免了昂贵和繁琐的硬接线。DeviceNet是一种简单的网络解决方案，在提供多供货商同类部件间的可互换性的同时，减少了配线和安装工作自动化设备的成本和时间。DeviceNet的直接互连性不仅改善了设备间的通信，而且同时提供了相当重要的设备级诊断功能，这是硬接线I/O接口很难实现的。

DeviceNet是一个开放式网络标准，其规范和协议都是开放的，用户将设备连接到系统时，无需购买硬件、软件或许可权。任何个人或制造商都能以少量的复制成本从开放式De-viceNet供货商协会获得DeviceNet规范。

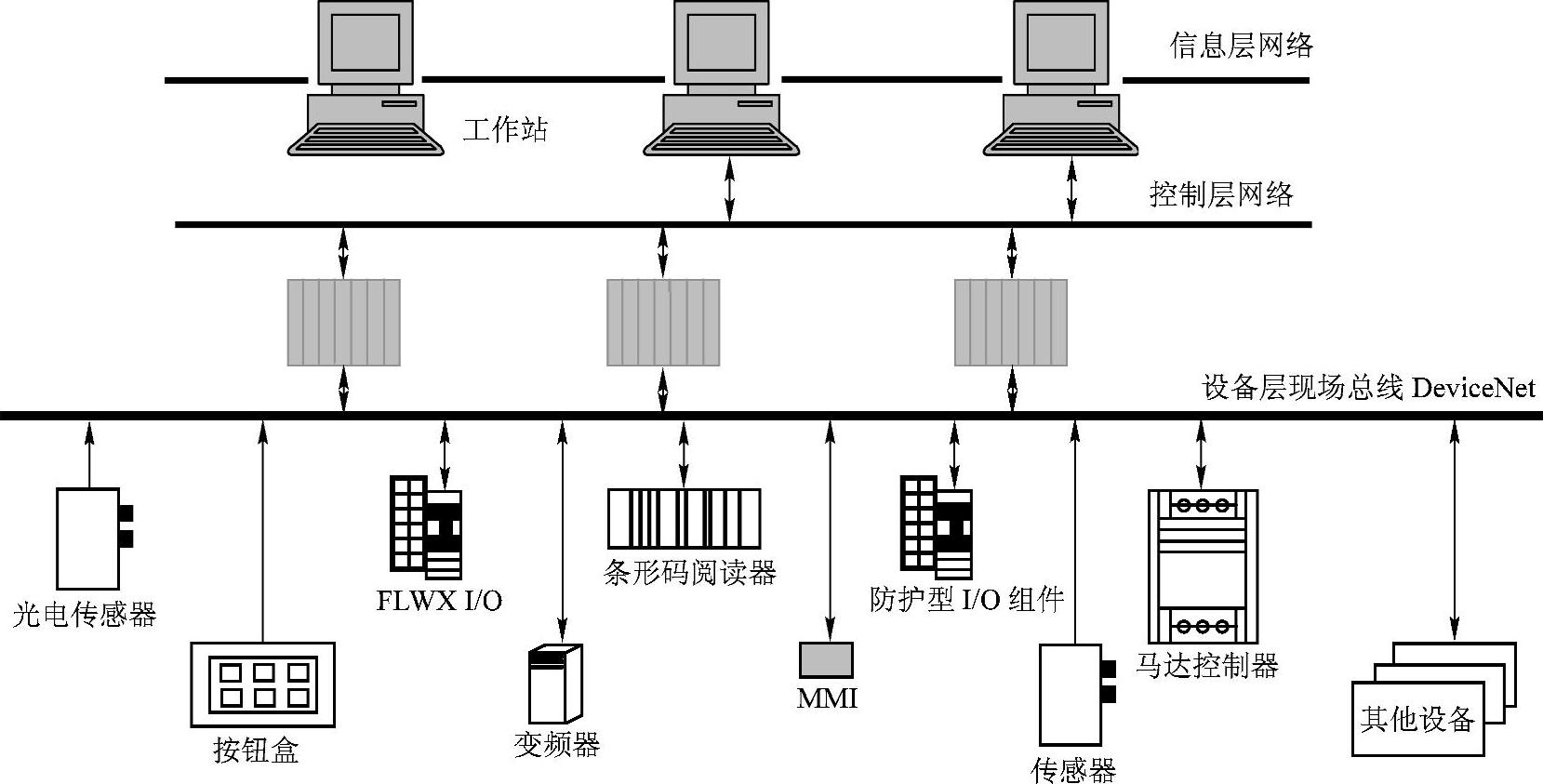

在Rockwell提出的三层网络结构中，DeviceNet处于工业控制网络的最底层，即设备层，如图7-1所示。

在工业控制网络的底层中，传输的数据量小，节点功能相对简单，复杂程度低，要求网络节点费用低，但节点的数量大。DeviceNet正是满足了以上的这些要求，从而在离散控制领域中占有一席之地。

DeviceNet可以提供：

·低端网络设备的低成本解决方案。

·低端设备的智能化。(www.chuimin.cn)

·主-从以及对等通信的能力。

DeviceNet有两个主要用途：

·传送与低端设备关联的面向控制的信息。

·传送与被控系统间接关联的其他信息（如配置参数）。
