山东大学为适应网络技术的发展,特别是Internet、Web、OPC技术的发展而研发了基于工业以太网与现场总线技术的新型控制系统。该系统集成了最新的现场总线技术、嵌入式软件技术、先进控制技术与网络技术,实现了多种总线兼容和异构系统综合集成。各种国内外DCS、PLC及现场智能设备都可以接入到该新型控制系统中,实现企业内过程控制设备信息的共享。
基于现场总线与工业以太网计数的新型控制系统结构如图6-33所示。

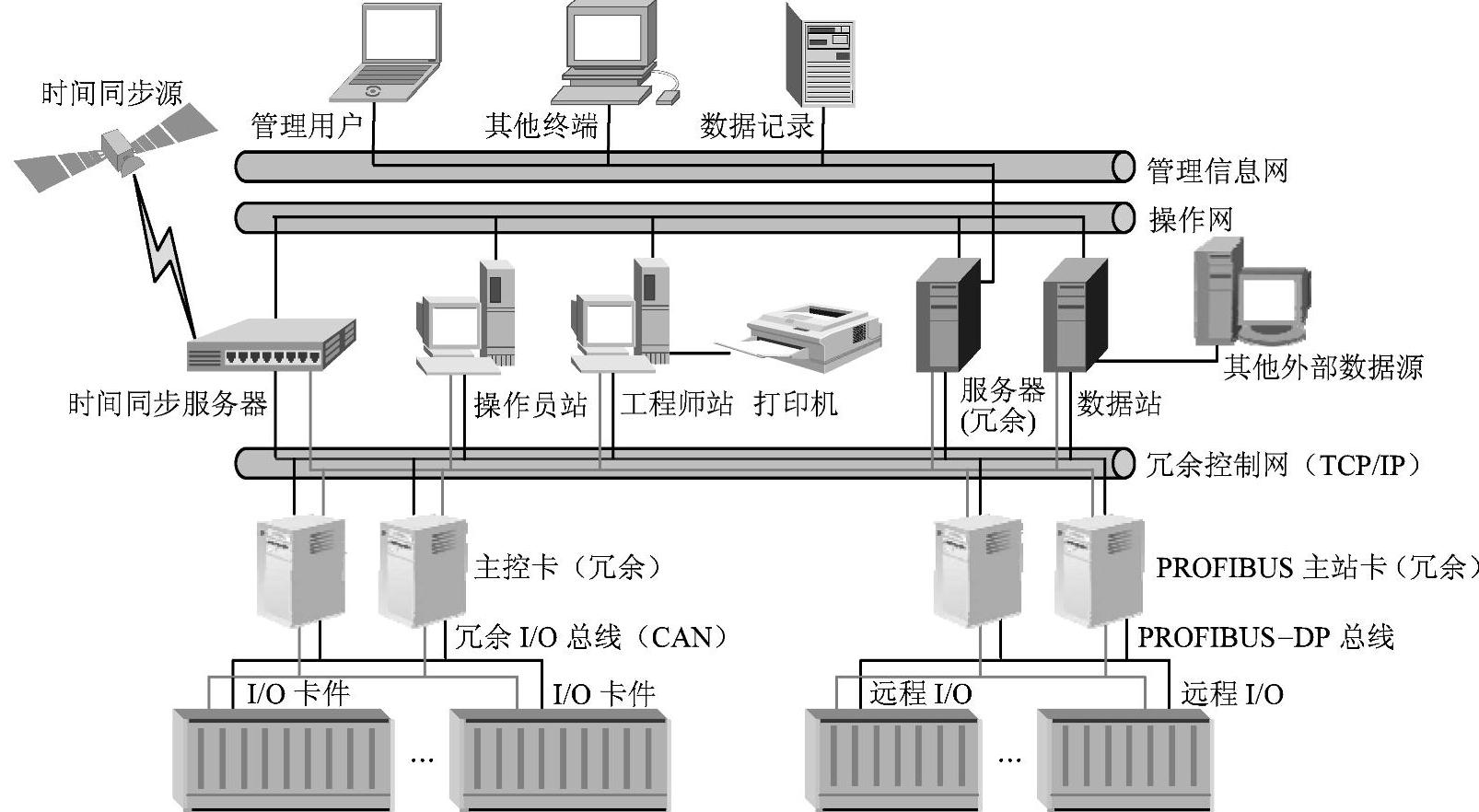

图6-33 新型控制系统的结构图(www.chuimin.cn)
由图6-33可以看出,该新型控制系统包含管理信息网、操作网、过程控制网和I/O总线4层网络。
管理信息网采用通用的以太网技术,用于工厂级的信息传送和管理,是实现全厂综合管理的信息通道。操作网采用快速以太网技术,实现C/S模式下服务器与客户端的数据通信及操作网节点的时间同步。过程控制网实现操作站节点与控制站的连接,完成信息、控制命令的传输与发送,采用双重化冗余设计,使信息传输可靠、高速。I/O总线是控制站内部的通信网络,包括CAN、PROFIBUS-DP、Modbus等现场总线。
基于COM-C模块设计的PROFIBUS-DP主站系统是过程控网节点之一。它解决了系统与其他厂家计算机测控系统和智能设备的互连难题,用于将标准PROFIBUS-DP从站设备接入系统。采用OPC技术,第三方的计算机测控系统和智能设备的过程参数可成功地与系统内控制站、操作站等进行信息双向通信,实现组态、管理、显示、操作及运算等功能,从而使不同厂家的设备成为该新型控制系统的组成部分。
