完成以上工作后，就可以用自己编写的测试软件来测试数据的输入和输出了。DP95DEMO.EXE用于PROFIBUS从站节点的通信。

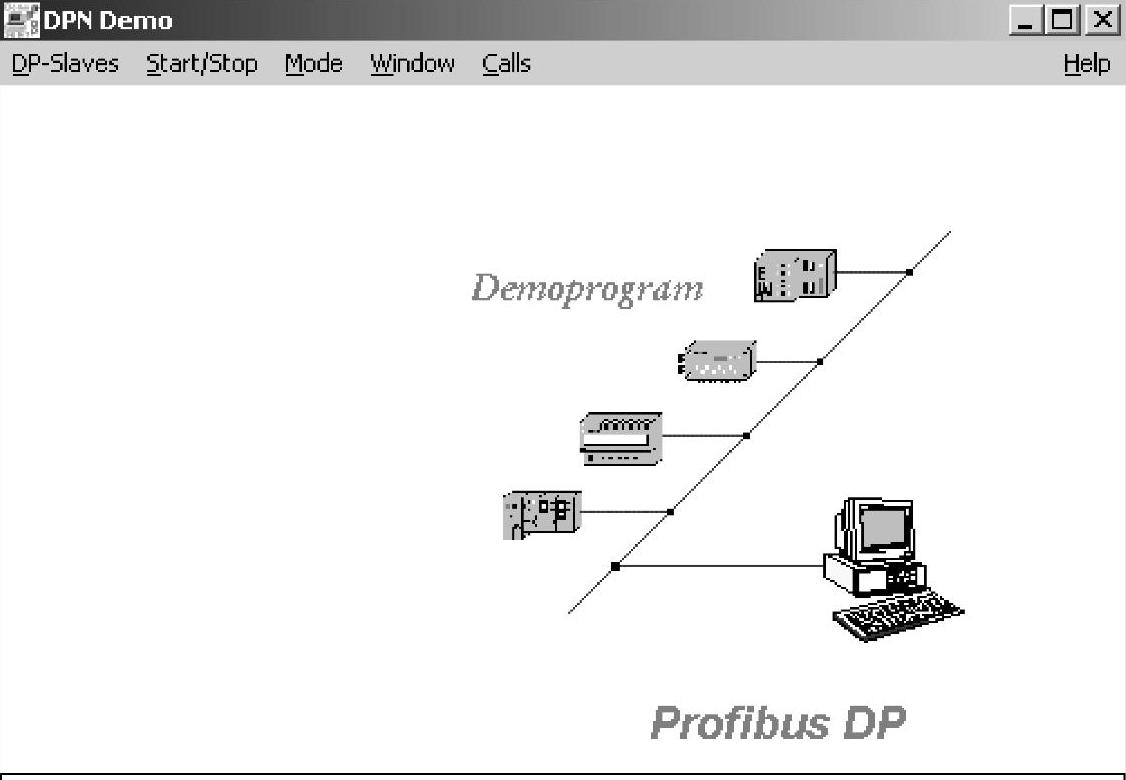

1）打开应用程序，出现如图6-23所示的界面。

图6-23 测试窗口界面

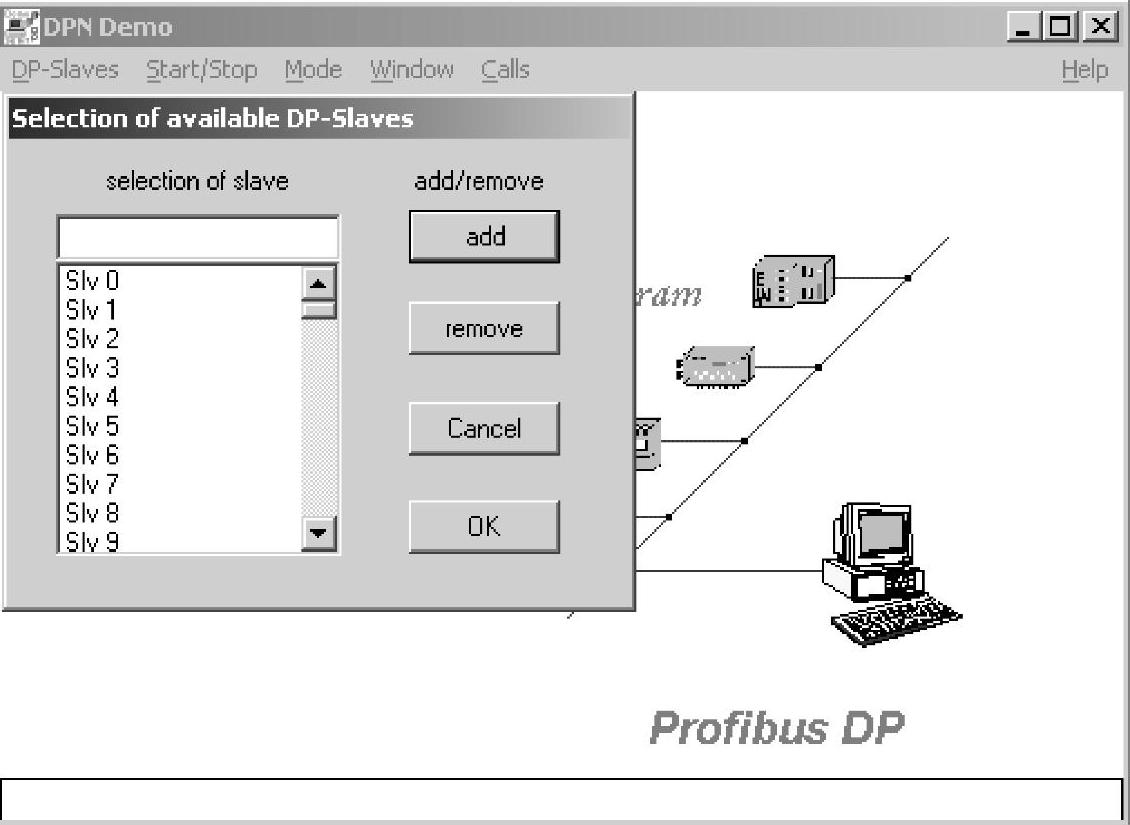

2）选择“DP-Slave”→“Select DP-Slave”命令，弹出如图6-24所示的对话框。

图6-24 添加从站

通过该对话框可以添加、删除网络上的从站。只有在COM PROFIBUS中配置过的从站才可以添加进来，然后进入下一步。

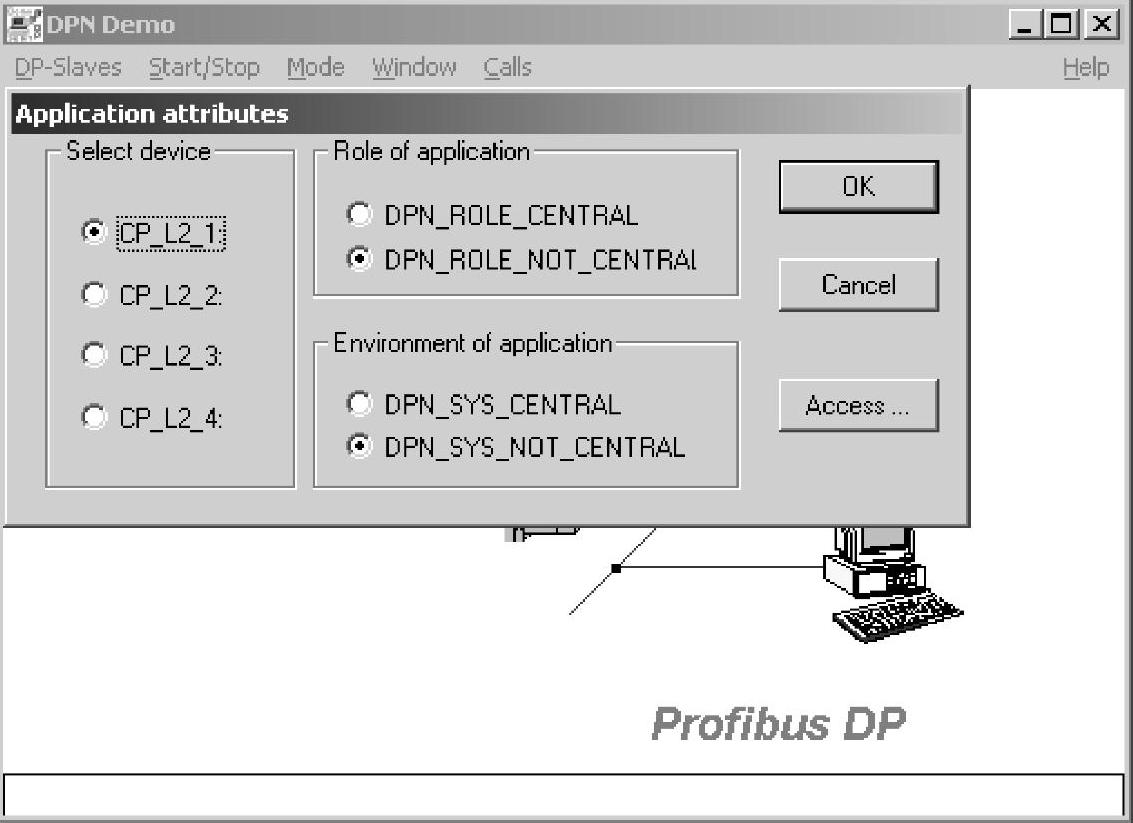

3）选择“Start”→“Stop”—“slv_ini（）”命令，弹出如图6-25所示的对话框。

图6-25 设置应用程序属性

4）在“Select device”选项组中一般选择“CP_L2_1”单选按钮（应与Set PG/PC中的设置一致）；在“Role of application”选项组中保持系统默认设置；单击“Access”按钮可以设置每个从站的读写属性，最后单击“OK”按钮，弹出如图6-26所示的对话框。

图6-26 初始化结果对话框

如果没有任何错误的话，“error_code”列将显示“NO_ERROR”，反之则显示错误代码。例如，上面的例子中代码信息为“DPN_STAT_NR_ERROR”，说明初始化存在错误，选择的从站不包含在网络中。

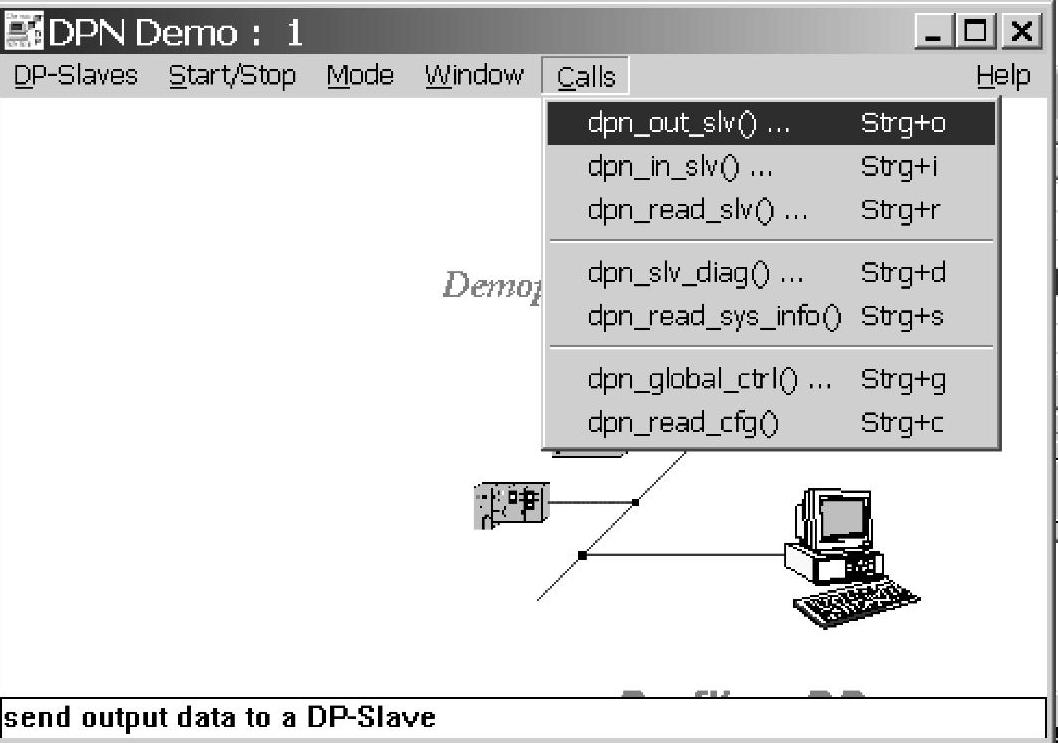

5）如果初始化没有错误，可以进行以下测试，如数据读入、数据输出、复位等，如图6-27所示。(www.chuimin.cn)

图6-27 函数测试菜单

完成通信所用的函数有：

·dpn_out_slv（）：主站向从站输出数据。

·dpn_in_slv（）：读取从站的输入数据。

·dpn_read_slv（）：读取主站的输出数据。

·dpn_slv_diag（）：读取从站的诊断数据。

·dpn_read_sys_info（）：读取系统信息。

·dpn_global_ctrl（）：全局控制。

·dpn_read_cfg（）：读取配置数据。

详细内容可请参考如下手册：

·COMPB_e.pdf COM PROFIBUS Manul 2001.4 Sie mens。

·mn_ncm-pc_0.pdf Advanced PC Configuration 2002.11 Siemens。

·dpn_user manual.pdf。
